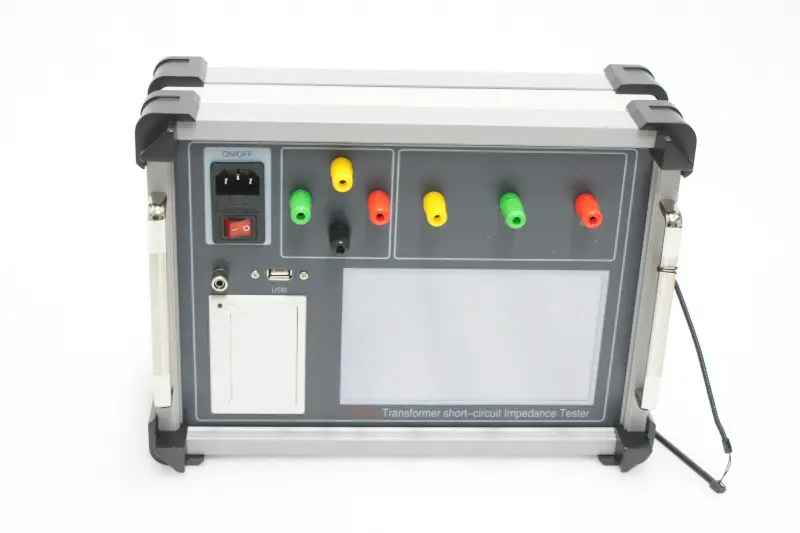

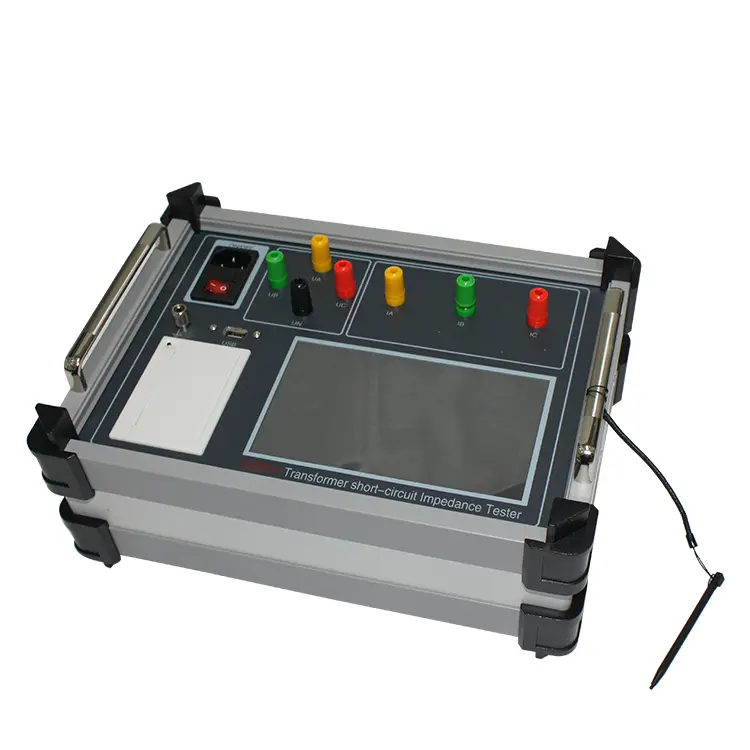

I. Fungsi dan Fitur Utama
- Layar LCD True-Color 7 Inci: Alat ini dilengkapi layar LCD true-color 7 inci yang mampu mengukur parameter listrik seperti tegangan, arus, sudut fase, daya, dan parameter lainnya. Layar ini juga menampilkan diagram vektor tegangan dan arus secara jelas dan intuitif dalam satu tampilan.
- Pengukuran Parameter Trafo Lengkap: Mampu mengukur impedansi, reaktansi, resistansi, persentase tegangan impedansi, serta parameter penting lainnya pada transformator 1-fase maupun 3-fase.
- Analisis Harmonisa & Gelombang Listrik: Memiliki fitur analisis harmonisa untuk mengukur kandungan harmonisa ke-1 hingga ke-24 pada tegangan dan arus transformator. Tampilan dilengkapi diagram batang (bar graph) serta bentuk gelombang (waveform) tegangan dan arus untuk mempermudah analisis di lapangan.
- Catu Daya Inverter 3-Fase Terintegrasi: Dilengkapi built-in inverter power supply 3-fase, alat ini dapat menguji impedansi trafo 3-fase tanpa memerlukan catu daya 3-fase eksternal maupun regulator tegangan di lokasi pengujian, sehingga sangat praktis untuk penggunaan lapangan.
- Manajemen Data & Ekspor USB: Mendukung penyimpanan dan navigasi data berbasis database DBF. Fitur ekspor USB memudahkan transfer data hasil pengujian yang dapat langsung dibuka, diedit, dicetak, atau diarsipkan menggunakan Microsoft Excel.
- Layar Sentuh & Antarmuka Grafis EmWin: Menggunakan touchscreen true-color 7 inci berantarmuka GUI EmWin dan memori internal 128MB (dapat diperluas dengan kartu memori 4GB). Memiliki tampilan yang user-friendly serta mendukung input karakter.
- Desain Ringkas, Akurat, & Fitur Jam Real-Time: Memiliki bentuk yang kompak, ringan, dan tingkat akurasi pengukuran yang tinggi. Dilengkapi fungsi kalender dan jam non-volatile untuk mencatat waktu pengujian secara otomatis dan akurat kapan saja.
- Printer On-Site Terintegrasi: Dilengkapi built-in printer untuk mencetak data dan rekaman hasil pengujian secara langsung di lokasi proyek (on-site).
II. Spesifikasi Utama
- Rentang Pengukuran Tegangan: Tegangan fasa 0–20V
- Rentang Pengukuran Arus: 0–2A
- Akurasi Pengukuran Presisi: 0,2% (faktor daya 1,0–0,2), 1% (faktor daya 0,2–0,01)
- Catu Daya Kerja: AC 220V ±15%
- Suhu Operasional: -10°C sampai 40°C
- Kelembapan Lingkungan: 10%–85%
- Dimensi / Ukuran: 320 mm × 230 mm × 140 mm
- Berat: 3 kg (tidak termasuk kabel uji)

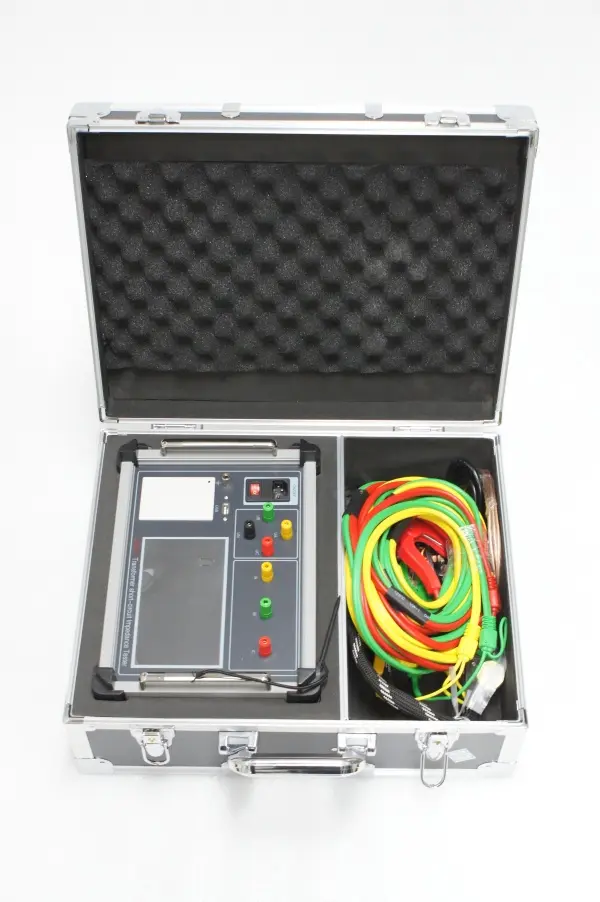

Packing List
No. | Item | Qty |
1 | Short-circuit Impedance Tester | 1 |
2 | Test Line | 1 |
3 | Rough Short Wiring | 1 |
4 | Power Cable | 1 |
5 | Stylus | 1 |
6 | Printer Paper | 1 |
7 | Testing Report | 1 |
8 | Manual | 1 |
9 | Qualification Certificate | 1 |
10 | Ground Wire | 1 |
11 | Fuse | 2 |
