Karakteristik & Parameter Instrumen (Instrument Characteristics And Parameters)
Catatan Penting Pengoperasian (Notes):

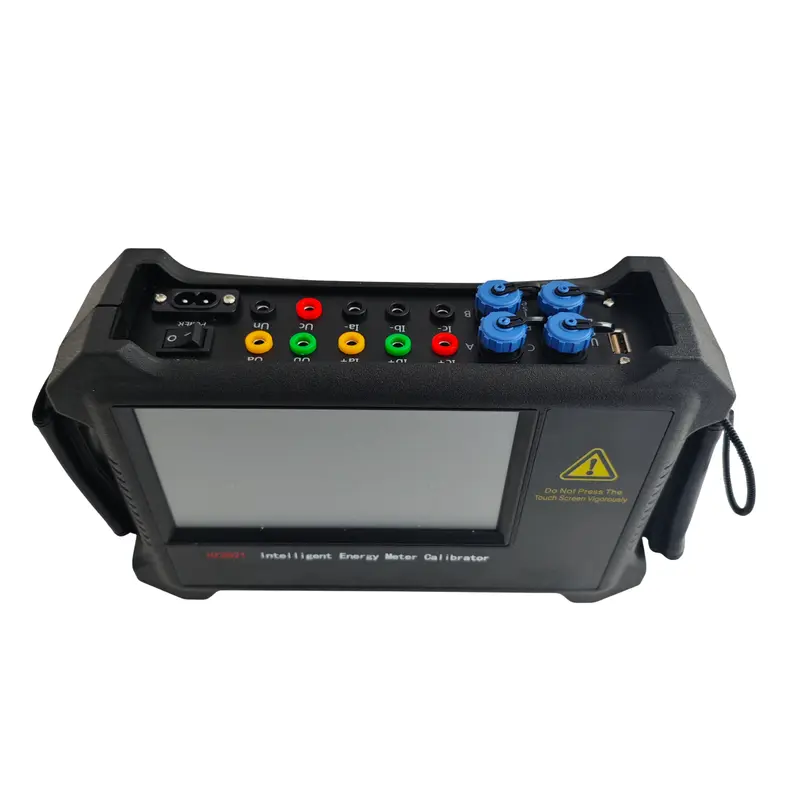

- Jangan menjepitkan klip jalur pulsa ke terminal tegangan meter energi; pastikan tidak memasukkan jalur terminal tegangan ke terminal arus.
- Jangan memasukkan terminal arus ke dalam terminal tegangan.
- Pilih catu daya kerja dengan benar (catatan: rentang tegangan kerja catu daya switching adalah $\text{AC } 57,7\text{ V} \sim 440\text{ V}$).
- Pilih rentang arus secara tepat; umumnya rentang arus tidak melebihi $200\%$ dari nilai nominalnya.

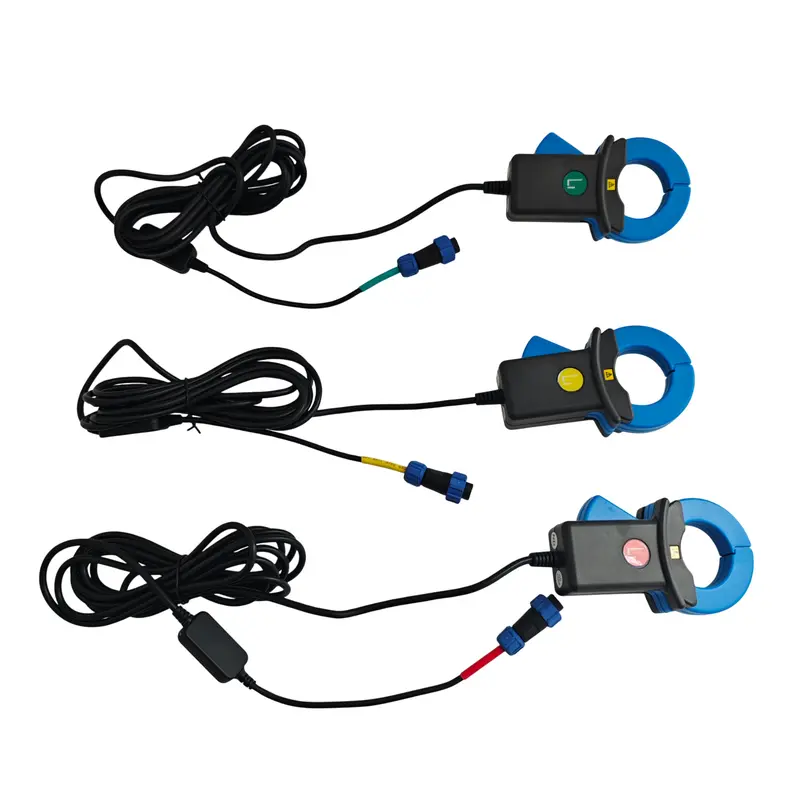

- Setiap penjepit arus (clamp meter) memiliki kutub positif dan negatif: kutub “+” adalah masukan arus, dan kutub “-” adalah keluaran arus; jangan menghubungkannya secara terbalik.
- Warna clamp meter merepresentasikan fasa yang berbeda: kuning untuk fasa A, hijau untuk fasa B, dan merah untuk fasa C.
- Jangan mencampur fasa clamp meter yang berbeda, karena dapat memengaruhi keakuratan pengukuran.
- Pada pengukuran tiga fasa tiga kawat (three-phase three-wire), jangan sambungkan jalur tegangan dan arus fasa B ke instrumen agar tidak memengaruhi ketepatan hasil ukur.
- Instrumen H3A dilengkapi catu daya internal yang dapat mengambil suplai dari terminal tegangan; khusus untuk penggunaan H3A pada meja kalibrasi (calibration console), harap gunakan baterai instrumen atau catu daya eksternal agar tidak memengaruhi keluaran tegangan meja kalibrasi.

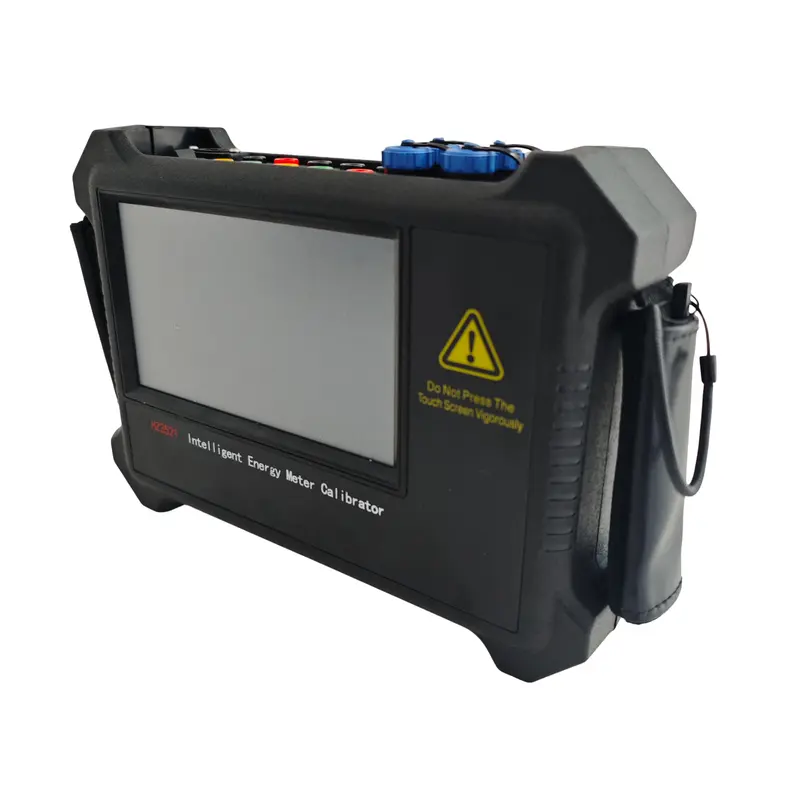

Pendahuluan Cara Penggunaan & Fitur Fungsi

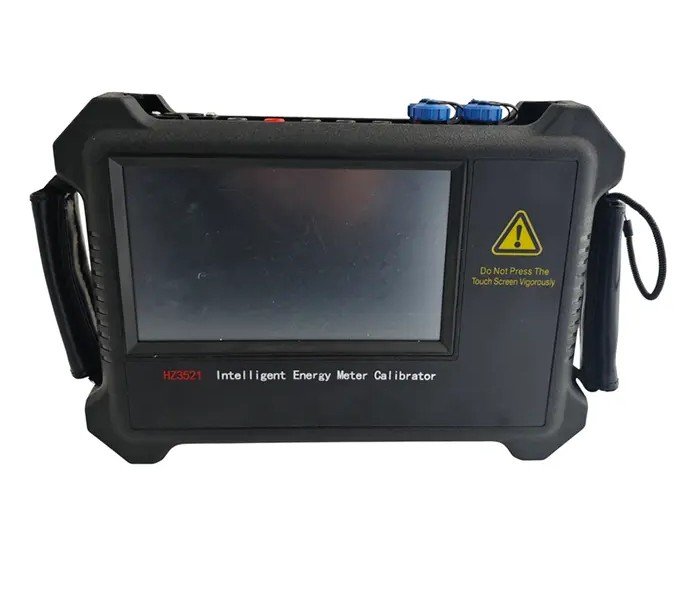

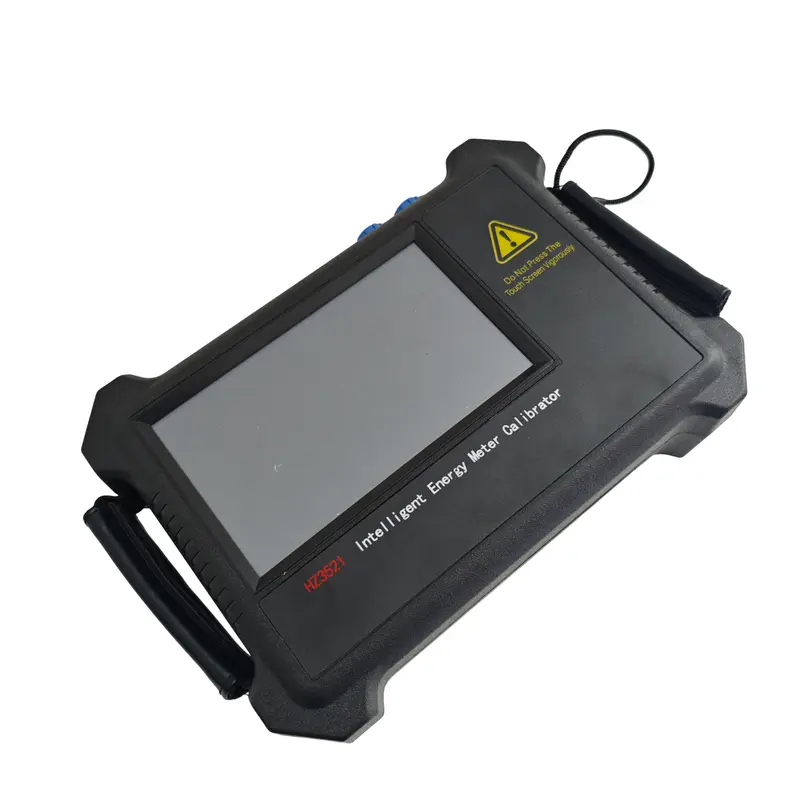

- Layar TFT Resolusi Tinggi: Dilengkapi layar LCD warna TFT berketajaman, definisi, dan resolusi tinggi yang menampilkan informasi lengkap serta seluruh parameter terukur di lapangan secara jelas.
- Pengukuran Parameter Real-Time: Mampu mengukur tegangan, arus, daya, fasa, faktor daya aktif dan reaktif, frekuensi, serta parameter lainnya untuk fasa tunggal maupun tiga fasa secara langsung.
- Kalibrasi Galat Meter Energi: Mengkalibrasi galat meter dan terminal, serta menginspeksi meter energi aktif maupun reaktif elektronik dan induksi (satu fasa dan tiga fasa).
- Mode Masukan Pulsa Fleksibel: Menyediakan tiga metode masukan pulsa, yaitu masukan manual, masukan fotoelektrik, dan masukan pulsa elektrik.
- Pengukuran Rasio Transformator (CT): Mendukung klem arus opsional ($100\text{A}, 500\text{A}, 1000\text{A}$) untuk mengukur rasio transformasi transformator arus tegangan rendah secara langsung serta mendeteksi sirkuit terbuka atau hubung singkat sekunder.
- Analisis Harmonik & Bentuk Gelombang: Mampu mengukur kandungan harmonik ke-2 hingga ke-51 serta menampilkan bentuk gelombang tegangan dan arus untuk fasa A, B, dan C.
- Catu Daya Fleksibel & Pengisian Daya Daring: Bekerja pada rentang $\text{AC } 57 \sim 450\text{V}$ dengan pilihan catu daya dari jalur uji, adaptor, atau baterai yang mendukung pengisian daya secara langsung (online charging).
- Kapasitas Memori Besar: Dilengkapi kartu memori berkapasitas besar yang mampu menyimpan data kalibrasi lebih dari 10.000 grup meter energi dan mendukung penyimpanan via flash disk (U disk).
- Integrasi Perangkat Lunak: Terhubung dengan sistem pemasaran (marketing system) melalui antarmuka yang ramah dan mudah dioperasikan untuk statistik, kueri, dan pencetakan laporan uji yang dapat disesuaikan.
- Pembacaan Data Lanjut: Membaca data rekaman dari meter energi elektronik multi-fungsi termasuk data pembacaan, catatan kehilangan tegangan, dan jam.
- Koreksi Mandiri Klem Arus: Memiliki fungsi kalibrasi mandiri untuk klem transformator sehingga tidak perlu dikembalikan ke pabrik saat penggantian klem meter.
Fitur Fungsi Baru (Features of New Functions)
- Kalibrasi Galat Jam: Menyesuaikan dan menguji akurasi waktu pada perangkat meter.
- Pengaturan Waktu Siaran/Perintah: Melakukan sinkronisasi waktu siaran (broadcasting timing) atau perintah pada meter energi berdasarkan waktu kalibrator.
- Pembacaan & Pengaturan Tarif: Membaca serta mengatur tarif, periode waktu, register permintaan (demand register), dan galat nilai permintaan (demand value error).
- Deteksi Arus Kecil: Mempermudah pemeriksaan instalasi awal dan inspeksi saluran tanpa beban (no-load line).
- Dindai Barcode & Kode 2D (Opsional): Mendukung pemindai eksternal (USB atau nirkabel) untuk membaca nomor aset meter dan nomor segel secara praktis di lapangan.
- Konektivitas Nirkabel (Opsional): Dilengkapi antarmuka Bluetooth, WiFi, dan GPS untuk transmisi data ke terminal seluler guna kebutuhan interaksi dan ekstensi sistem.
