I. Fungsi dan Fitur (Functions and Features)
- Deteksi Galat Tanpa Pemadaman Daya: Mampu mendeteksi galat perangkat pengukuran untuk mengidentifikasi kerusakan tanpa mengubah pengkabelan dan tanpa memerlukan pemadaman listrik (power interruption).
- Pengukuran Parameter Listrik Komprehensif: Mengukur berbagai parameter termasuk tegangan, arus, daya, sudut fasa, faktor daya, dan frekuensi untuk diagnosis sirkuit yang akurat.
- Pengukuran Rasio CT dan Sudut Fasa (Opsional): Mendukung pengukuran galat rasio trafo arus (CT ratio) dan sudut fasa untuk analisis yang mendalam.
- Diagram Vektor Tegangan dan Arus Tiga Fasa: Menampilkan diagram vektor untuk mendeteksi kesalahan pengkabelan pada perangkat ukur secara visual.

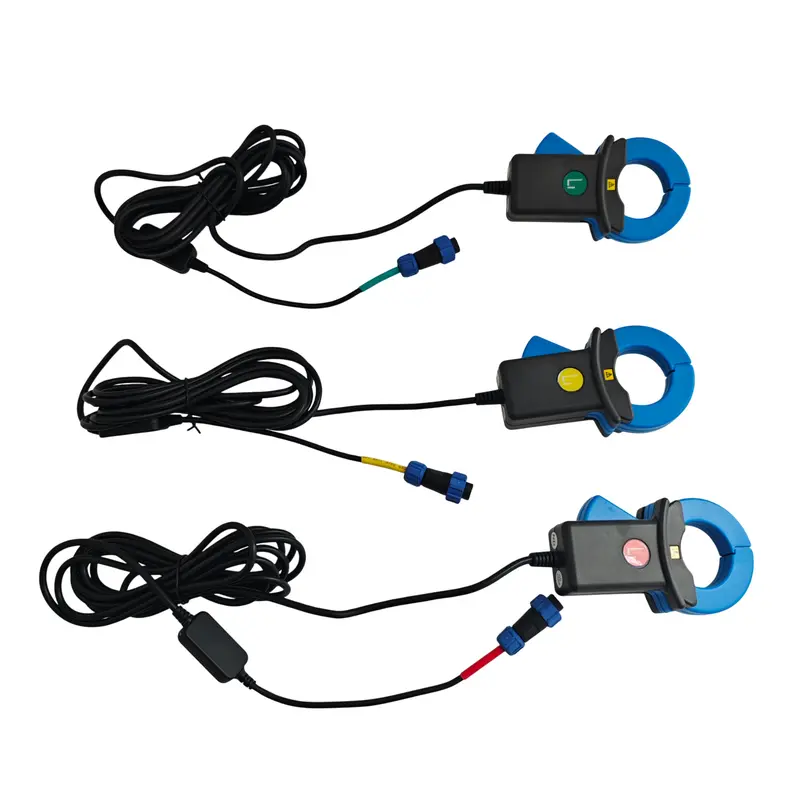

- Trafo Tipe Jepit untuk Pengukuran Arus: Menggunakan clamp-type transformer agar operator dapat melakukan pengukuran dengan cepat, aman, dan andal tanpa harus membuka jalur arus.
- Deteksi Galat Terintegrasi Meter Energi Reaktif: Mendeteksi galat meter energi reaktif secara terintegrasi tanpa perubahan pengkabelan.
- Tampilan Gelombang & Analisis Harmonik: Menampilkan bentuk gelombang tegangan dan arus per kanal secara simultan/terpisah, serta menganalisis konten harmonik dari orde ke-1 hingga ke-32 lengkap dengan diagram batang (bar chart).
- Antarmuka Pengguna Canggih: Menggunakan sistem operasi emWin dengan layar sentuh penuh LCD warna sejati 7 inci, menampilkan banyak parameter dalam satu layar.
II. Karakteristik Masukan & Spesifikasi Teknis (Input Characteristics)
- Karakteristik Masukan:
- Tegangan: Batas konversi otomatis $2 \sim 450\text{V}$
- Rentang Pengukuran CT Jepit: $0,1 \sim 5\text{A}$ (opsional $20\text{A}$, $100\text{A}$, $500\text{A}$)
- Sudut Fasa: $0 \sim 359,9^\circ$
- Frekuensi: $45 \sim 55\text{ Hz}$
- Akurasi: $0,05$
- Suhu Kerja: $-20^\circ\text{C} \sim +50^\circ\text{C}$
- Daya Kerja: $80\text{V} \sim 265\text{VAC}$; Konsumsi daya mesin: $\le 3\text{VA}$
- Dimensi (Volume): Panjang $280\text{ mm}$, lebar $200\text{ mm}$, tinggi $75\text{ mm}$
- Berat: $2,5\text{ kg}$
- Isolasi:
- Resistansi isolasi terminal masukan tegangan dan arus ke casing $\ge 100\text{ M}\Omega$.
- Ujung masukan daya tahan terhadap frekuensi daya $2\text{ kV}$ (nilai efektif) ke casing luar selama 1 menit.
III. Garansi dan Layanan (Warranty and Service)
Instrumen ini dilindungi garansi selama satu tahun sejak tanggal pembelian untuk perbaikan gratis terhadap masalah kualitas produk, serta didukung oleh layanan pemeliharaan seumur hidup dan dukungan teknis dari perusahaan.
