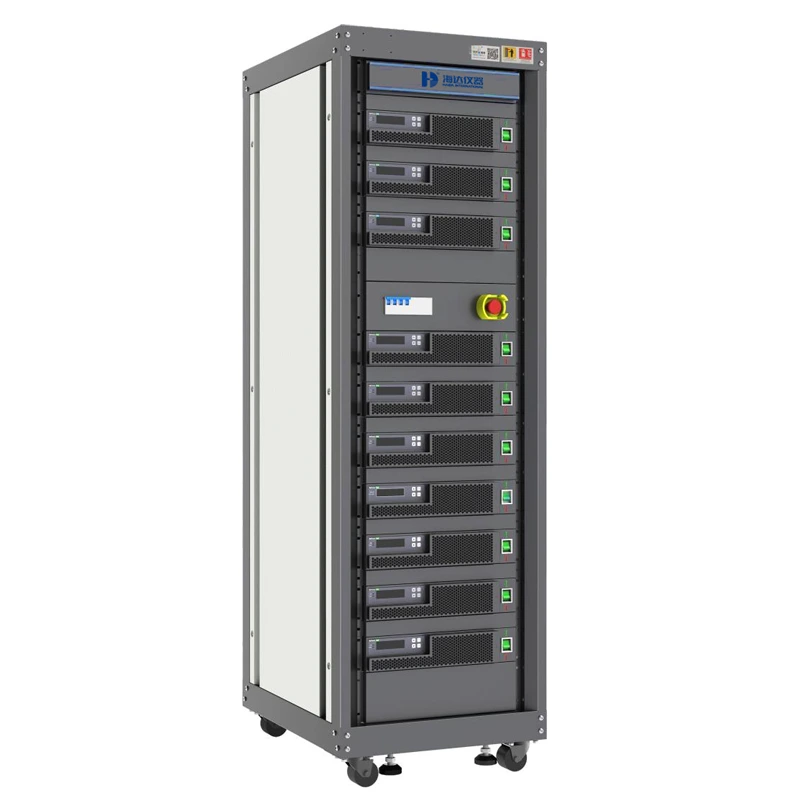

Power Battery Cell Testing System 5V
Sistem pengujian sel baterai daya yang diterapkan dalam pengujian dan pengendalian mutu baterai Li-ion, baterai timbal-asam, serta baterai nikel-kadmium, mampu mengintegrasikan pemantauan data pengisian dan pengosongan daya.
Fungsi Pengujian
- Uji Siklus Umur Baterai (Cycle Life Test)
- Uji Pengisian dan Pengosongan Baterai (Charging/Discharging Test)
- Uji Kapasitas Baterai (Battery Capacity Test)
- Uji Karakteristik Suhu (Temperature Characteristic Test)
- Uji Retensi Muatan (Charge Retention Test)
- Uji Pulsa Kondisi Kerja Kecepatan Tinggi (High-Speed Working Condition Pulse Test)
- Uji SOC Statis dan Dinamis (Static/Dynamic SOC Test)
- Uji DCIR / Resistansi Internal Arus Searah (DCIR Test)
Keunggulan Produk
- Mendukung pengujian konsistensi tegangan sel baterai tunggal.
- Mendukung perbandingan kurva pengisian dan pengosongan multi-channel.
- Mendukung operasi multi-channel secara paralel.
- Nilai faktor daya (Power Factor) hingga 0,99.
- Dilengkapi perlindungan terhadap kesalahan polaritas (anti-reverse connection) dan perlindungan data.
- Efisiensi pelepasan energi dan umpan balik energi baterai ≥ 90%.

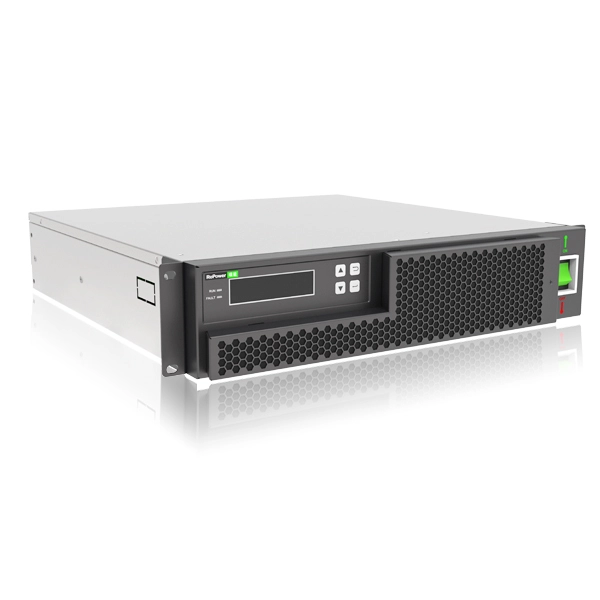

- Desain modular untuk memudahkan perawatan dan pemeliharaan.
- Mendukung komunikasi RS485 dan CAN dengan baud rate yang dapat disesuaikan.
- Mendukung impor file DBC hanya dengan satu klik.
- Mendukung penggunaan nilai BMS yang ditentukan pengguna sebagai parameter kontrol dan proteksi.
- Mendukung pengujian pelacakan tegangan dan arus BMS.
- Mendukung pengaturan hak akses pengguna melalui sistem manajemen login yang dapat disesuaikan.
Spesifikasi Produk
| Models | 8009-HD | |||||
| AC parameters | Wiring method | Three-phase five-wire system | ||||
| Power supply voltage | 380±10% VAC | |||||
| Power supply frequency | 50±5% Hz | |||||
| Power factor | > 0.99 | |||||
| Max. power feedback efficiency | ≥ 75% | |||||
| THD | ＜5% | |||||
| DC parameters | Output current | 30A, 60A, 100A, 150A, 300A | ||||
| Single channel voltage range | 0.8V~5V | |||||
| Voltage accuracy | ± 0.02% F.S | |||||
| Voltage resolution | 0.1mV | |||||
| Current accuracy | ± 0.02% F.S | |||||
| Current resolution | 0.1mA | |||||
| Current response time | 5ms（10%~90% F.S） | |||||
| Current switching time | 10ms（-90%~90% F.S） | |||||
| Min. Working Condition Simulation interval | 10ms | |||||
| Upper computer software function | Charging mode | CC, CV, CCCV, CP etc. | ||||
| Discharge mode | CC, CV, CP, CR etc. | |||||
| Other working mode | Still,Pause,Working condition test,Pulse test,DCIR | |||||
| Test cut-of condition | Battey voltage, current, time, capacity, temperature | |||||
| Data export Format | Excel, TXT etc. | |||||
| Data recording interval | 10ms | |||||
| Editable step | Max.10000 | |||||
| Programmable step | Max.10000 | |||||
| Nested loop | Max.10 layers | |||||
| Software protection | OCP/OVP/UVP/Reverse or wrong connection protection/ Protection for abnormal communication | |||||
| Third-party Device Integration | Support linkage of temp. chamber, MTV/MTS, and pressure sensor | |||||
| Other parameters | IP grade | IP20 | ||||
| Working temperature | 0℃~40℃ | |||||
| Cooling method | Forced Fan-cooled | |||||
| Noise | ＜75dB | |||||
| Cabinet size（W*D*H mm） | 600*850*1030 / 600*800*1980 | |||||
