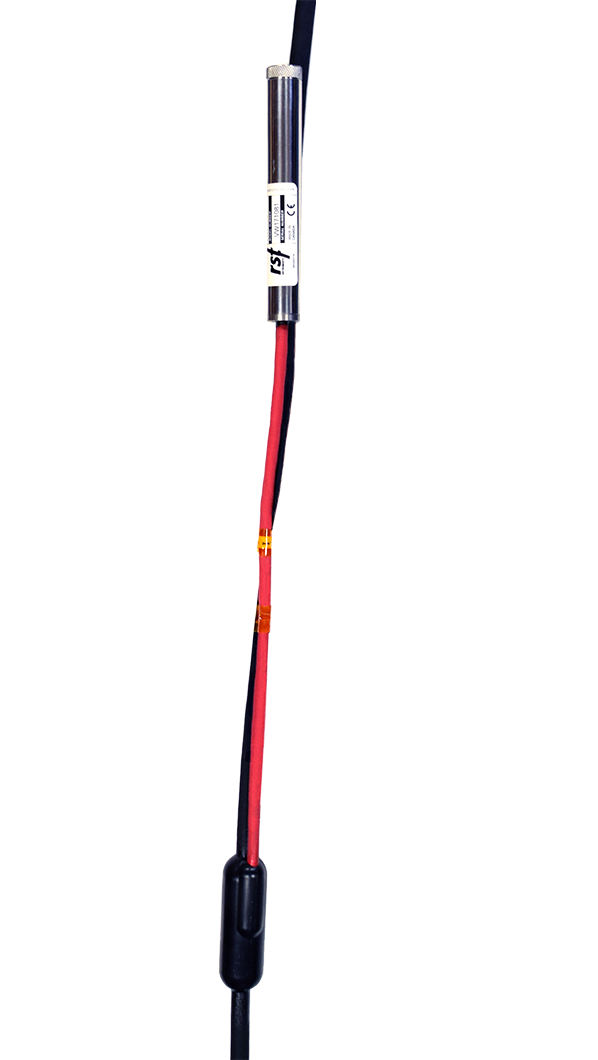

Multi-Point Vibrating Wire Piezometer String RST
Multi-Point Vibrating Wire Piezometer String RST adalah sistem monitoring geoteknik yang memungkinkan beberapa Vibrating Wire Piezometer dipasang dan dihubungkan melalui satu kabel pada satu borehole. Sistem ini dirancang untuk mengukur tekanan air pori pada berbagai kedalaman sehingga kondisi tekanan pori dan karakteristik tanah dapat dipantau dengan lebih baik.
Penggunaan satu kabel membantu mengurangi risiko terbentuknya jalur rongga vertikal yang dapat menyebabkan kebocoran tekanan antar-zona dan memengaruhi hasil pengukuran. Kabel menggunakan lapisan polyurethane, diperkuat Kevlar®, bersifat non-stretch, dan water-blocked untuk meningkatkan ketahanan selama instalasi serta meminimalkan risiko kebocoran air.
Pemasangan dengan metode fully grouted memungkinkan beberapa piezometer ditempatkan secara sederhana dan andal dalam satu borehole. Vibrating Wire Piezometer juga memiliki output frekuensi yang tahan terhadap gangguan listrik eksternal, sehingga sesuai untuk lingkungan aplikasi geoteknik yang lembap atau memiliki risiko noise listrik.
Fitur Utama
- Memungkinkan beberapa piezometer dipasang pada satu kabel.
- Mengurangi risiko inter-zone leakage.
- Mendukung pengukuran tekanan air pori pada berbagai kedalaman.
- Instalasi sederhana menggunakan metode fully grouted.
- Konstruksi piezometer hermetically sealed stainless steel.
- Output vibrating wire tahan terhadap gangguan listrik eksternal.
- Kabel Kevlar® berlapis polyurethane dan bersifat water-blocked.
- Kabel non-stretch untuk meningkatkan ketahanan selama pemasangan.
- Setiap sensor memiliki konduktor independen untuk meningkatkan keandalan.
- Kompatibel dengan sistem data logger.
Aplikasi
- Monitoring tekanan air pori pada berbagai kedalaman dalam satu lokasi.
- Monitoring kinerja dan stabilitas earth-fill dam dan embankment.
- Monitoring stabilitas lereng.
- Pengukuran tekanan di belakang retaining wall dan diaphragm wall.
- Monitoring tekanan air pori selama proses penimbunan.
- Monitoring tekanan air pori selama pekerjaan penggalian.
- Monitoring tekanan pori pada proyek land reclamation.
- Investigasi kondisi geoteknik berdasarkan perubahan tekanan air pori.
Keunggulan Produk
Multi-Point Vibrating Wire Piezometer String RST memberikan solusi praktis untuk monitoring tekanan air pori multi-kedalaman dalam satu borehole. Sistem ini menggabungkan sensor vibrating wire yang stabil dengan kabel Kevlar® yang kuat dan water-blocked, sehingga cocok untuk kebutuhan monitoring bendungan, tanggul, lereng, retaining wall, dan berbagai proyek geoteknik.
Tabel Spesifikasi Vibrating Wire Piezometer
| Parameter | Spesifikasi |
|---|---|
| Jenis Sensor | Vibrating Wire Piezometer |
| Over Range | 1.5 × F.S |
| Resolution | Minimum 0.025% F.S. |
| Accuracy | 0.1% F.S. |
| Operating Temperature | -20 hingga 80°C (-4 hingga 176°F) |
| Diaphragm Displacement | <0.001 cc at F.S. |
| Thermal Zero Shift | <0.05% F.S./°C |
| Material | Hermetically Sealed Stainless Steel Housing |
| Thermistor Type | NTC 3K Ohms @ 25°C |
| Thermistor Interchangeability | ±0.2°C, opsional ±0.1°C |
| Thermistor Resolution | 0.1°C |
| Filter | 50 micron sintered filter |
Tabel Spesifikasi Kabel Elektrik
| Jumlah Piezometer | Part Number | Spesifikasi Kabel |
|---|---|---|
| 2–3 Piezometer | EL380012 | 12 conductor, Kevlar® wire, water-blocked polyurethane jacket |
| 4–6 Piezometer | EL380013P | 13 pair, Kevlar® wire, water-blocked polyurethane jacket |
