Pressure Transducer Presisi untuk Monitoring Tekanan Hidrolik, Bendungan, dan Aplikasi Geoteknik

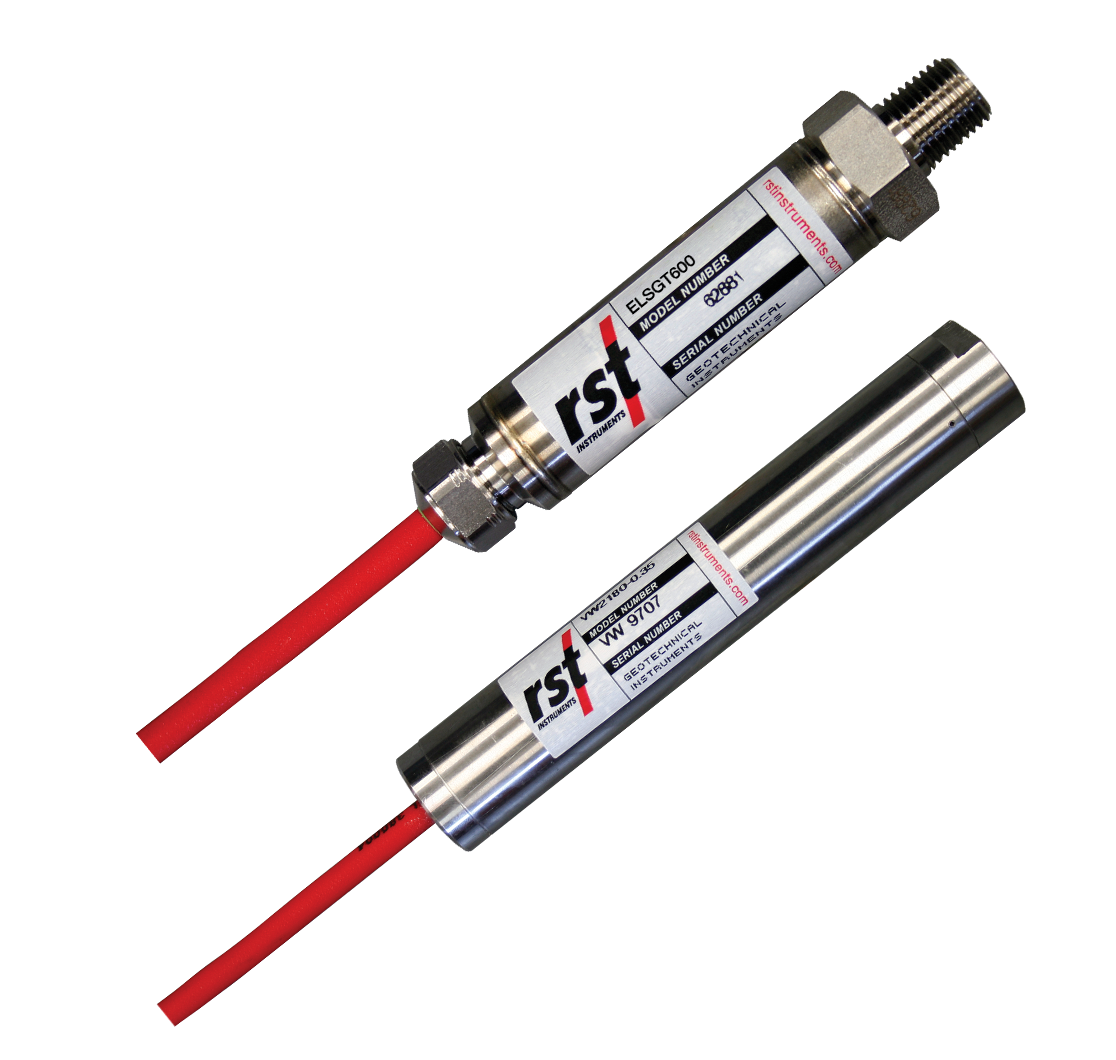

RST Strain Gauge dan Vibrating Wire Pressure Transducers adalah sensor tekanan yang dirancang untuk pengukuran tekanan pada sistem hidrolik, struktur bendungan, dan aplikasi geoteknik. Produk tersedia dengan pilihan 1/4” NPT thread atau port 1/4” dan 1/8” NPT, sehingga mudah dihubungkan ke pipa maupun komponen hydraulic circuit.
Dengan konstruksi yang kokoh, sistem cable seal kedap air, perlindungan terhadap petir, serta pilihan rentang tekanan yang luas, transducer ini mampu bekerja pada lingkungan yang berat. Sensor juga kompatibel dengan RST Data Logger dan sistem akuisisi data komputer untuk monitoring tekanan secara akurat dan berkelanjutan.
Fitur Utama
- Tersedia Strain Gauge dan Vibrating Wire Pressure Transducer
- Pilihan port/thread 1/4” NPT dan 1/8” NPT
- Akurasi hingga ±0,1% FS
- Konstruksi kokoh untuk lingkungan berat
- Cable seal dengan perlindungan kedap air
- Perlindungan petir yang andal
- Pilihan rentang tekanan yang luas
- Dapat digunakan untuk pembacaan tekanan secara dinamis
- Kompatibel dengan RST Data Logger
- Mendukung sistem computer data acquisition
- Material stainless steel untuk aplikasi tertentu
- Opsi output 4–20 mA, 0–5 VDC, 0–10 VDC, dan RS485
Aplikasi
- Pengukuran uplift pressure pada fondasi bendungan beton
- Monitoring tekanan pada bendungan
- Retrofit sistem monitoring settlement pada earth-fill dam
- Monitoring sistem hidrolik
- Monitoring tekanan geoteknik
- Monitoring struktur dan infrastruktur
- Pengukuran tekanan pada lingkungan industri yang berat
Tabel Spesifikasi Strain Gauge Transducer
| Parameter | Spesifikasi |
|---|---|
| Akurasi | ±0,1% FS |
| Rentang Tekanan Standar | 0,035–103 MPa |
| Rentang Temperatur Kompensasi | -10 hingga 80°C |
| Field Rangeability | Ya |
| Signal Output | 4–20 mA, 0–5 VDC, 0–10 VDC, 4–20 mA + RS485, 0–5 VDC + RS485 |
| Temperature Output | Opsional |
| Wetted Materials | 316L Stainless Steel, Polyamide, Fluorocarbon |
| Electrical Termination | Sealed Cable |
| Dimensi | 109 mm × Ø25 mm |
| NPT Thread | 1/4 inch male dengan 1/4” atau 1/8” NPT thread |
Tabel Spesifikasi Vibrating Wire Pressure Transducer
| Parameter | Spesifikasi |
|---|---|
| Over Range | 1,5 × F.S. |
| Resolusi | Minimum 0,025% F.S. |
| Akurasi | 0,1% F.S. |
| Rentang Tekanan Standar | 0,07–20 MPa |
| Temperatur Operasi | -20 hingga 80°C |
| Diaphragm Displacement | <0,001 cc pada F.S. |
| Thermal Zero Shift | <0,05% F.S./°C |
| Material | Hermetically Sealed Stainless Steel Housing |
| Thermistor | NTC 3K Ohms @ 25°C |
| Thermistor Interchangeability | ±0,2°C |
| Thermistor Resolution | 0,1°C |
| Dimensi | 150 mm × 25 mm |
| NPT Thread | 1/4 inch female dengan 1/4” atau 1/8” NPT thread |
