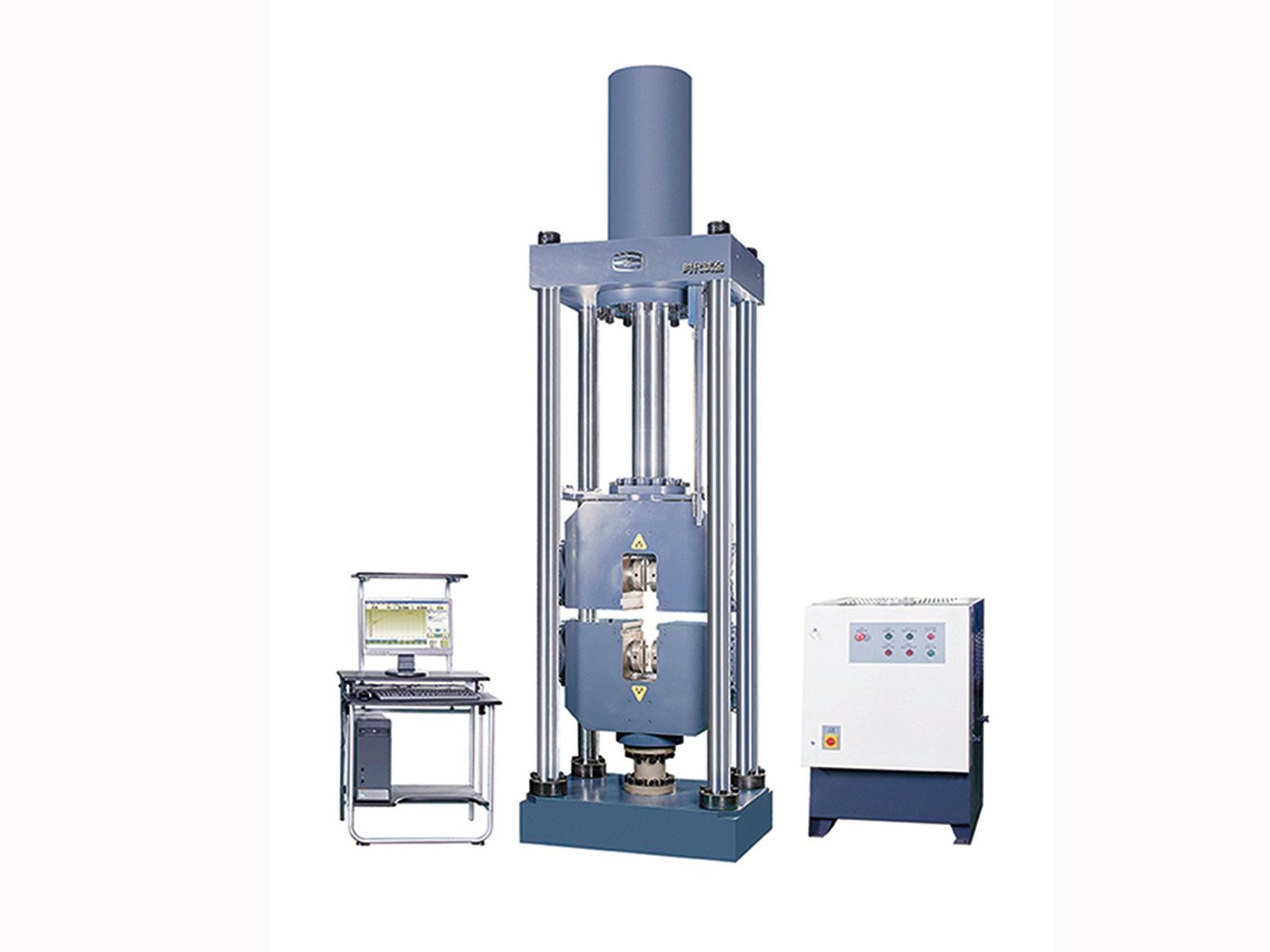

Single Tension Testing Machine WAW-E Series – Mesin Uji Tarik Servo Hidrolik
Single Tension Testing Machine WAW-E Series adalah mesin uji tarik servo hidrolik berbasis komputer yang dirancang untuk melakukan pengujian tarik pada material logam dengan tingkat akurasi tinggi. Selain uji tarik, mesin ini juga dapat digunakan untuk pengujian tekan, lentur, dan geser dengan menggunakan fixture yang sesuai. Dengan sistem servo hidrolik, load cell presisi tinggi, dan kontrol otomatis, WAW-E Series menjadi solusi ideal untuk laboratorium, Quality Control (QC), industri manufaktur, serta penelitian material.
Fitur Utama
- Struktur empat kolom dengan silinder hidrolik double-action untuk stabilitas dan akurasi tinggi.
- Desain silinder hidrolik bagian atas dengan ruang uji tarik di bagian bawah sehingga memudahkan pemasangan spesimen.
- Rangka mesin berkekakuan tinggi dengan pusat gravitasi rendah untuk mengurangi getaran dan kebisingan saat pengujian.
- Menggunakan load cell GTM (Jerman) tipe double-flange dua arah dengan linearitas tinggi.
- Sistem penjepitan hidrolik horizontal berpresisi tinggi untuk memastikan spesimen terpasang dengan kuat.
- Komponen hidrolik berkualitas tinggi yang meminimalkan kebocoran dan menjaga kebersihan area kerja.
- Dilengkapi servo valve MOOG (Amerika Serikat) dengan respons cepat dan kontrol pembebanan yang presisi.
- Mendukung pengujian sesuai standar GB, ASTM, DIN, ISO, JIS, dan BS.
- Proteksi beban berlebih (Overload Protection) untuk meningkatkan keamanan pengoperasian.
Aplikasi
- Pengujian tarik logam
- Pengujian tekan material
- Pengujian lentur (Bending Test)
- Pengujian geser (Shear Test)
- Pengujian batang baja (Steel Bar)
- Pengujian pelat logam
- Pengujian baut dan sekrup
- Pengujian strand baja (Steel Strand)
- Laboratorium pengujian material
- Quality Control (QC)
- Industri manufaktur
- Universitas dan lembaga penelitian
- Penelitian dan pengembangan (R&D)
Spesifikasi Teknis
| Parameter | WAW-600E | WAW-1000E | WAW-2000E |
|---|---|---|---|
| Kelas Akurasi Mesin | Kelas 0,5 | Kelas 0,5 | Kelas 0,5 |
| Kapasitas Uji Maksimum | 600 kN | 1.000 kN | 2.000 kN |
| Rentang Pengukuran Beban | 12–600 kN | 10–1.000 kN | 20–2.000 kN |
| Akurasi Pengukuran Beban | ≤ ±0,5% | ≤ ±0,5% | ≤ ±0,5% |
| Resolusi Perpindahan | 0,005 mm | 0,005 mm | 0,005 mm |
| Akurasi Perpindahan | ≤ ±0,5% | ≤ ±0,5% | ≤ ±0,5% |
| Resolusi Deformasi | 0,001 mm | 0,001 mm | 0,001 mm |
| Rentang Laju Tegangan | 2–60 N/mm²/s | 2–60 N/mm²/s | 2–60 N/mm²/s |
| Rentang Laju Regangan | 0,00007–0,0067 /s | 0,00007–0,0067 /s | 0,00007–0,0067 /s |
| Langkah Ram (Stroke) | 500 mm | 680 mm | 700 mm |
| Jarak Maksimum Rahang | 600 mm | 700 mm | 750 mm |
| Akurasi Pengukuran Deformasi | ≤ ±0,5% | ≤ ±0,5% | ≤ ±0,5% |
| Proteksi Beban Berlebih | ≥5% Full Scale | ≥5% Full Scale | ≥5% Full Scale |
| Metode Penjepitan | Penjepitan Hidrolik Horizontal | Penjepitan Hidrolik Horizontal | Penjepitan Hidrolik Horizontal |
| Kecepatan Crosshead Naik | 160 mm/menit | 160 mm/menit | 160 mm/menit |
| Kecepatan Crosshead Turun | 200 mm/menit | 200 mm/menit | 200 mm/menit |
| Rentang Penjepitan Spesimen Bulat | Ø13–Ø40 mm | Ø15–Ø60 mm | Ø15–Ø70 mm |
| Rentang Penjepitan Spesimen Datar | 2–30 mm | 2–60 mm | 2–80 mm |
| Jumlah Kolom | 4 | 4 | 4 |
| Daya | 11 kW | 11 kW | 11 kW |
| Dimensi Rangka Mesin | 800 × 600 × 2.990 mm | 1.000 × 750 × 3.580 mm | 1.300 × 900 × 4.200 mm |
| Berat Rangka Mesin | ±3.500 kg | ±6.000 kg | ±9.000 kg |
