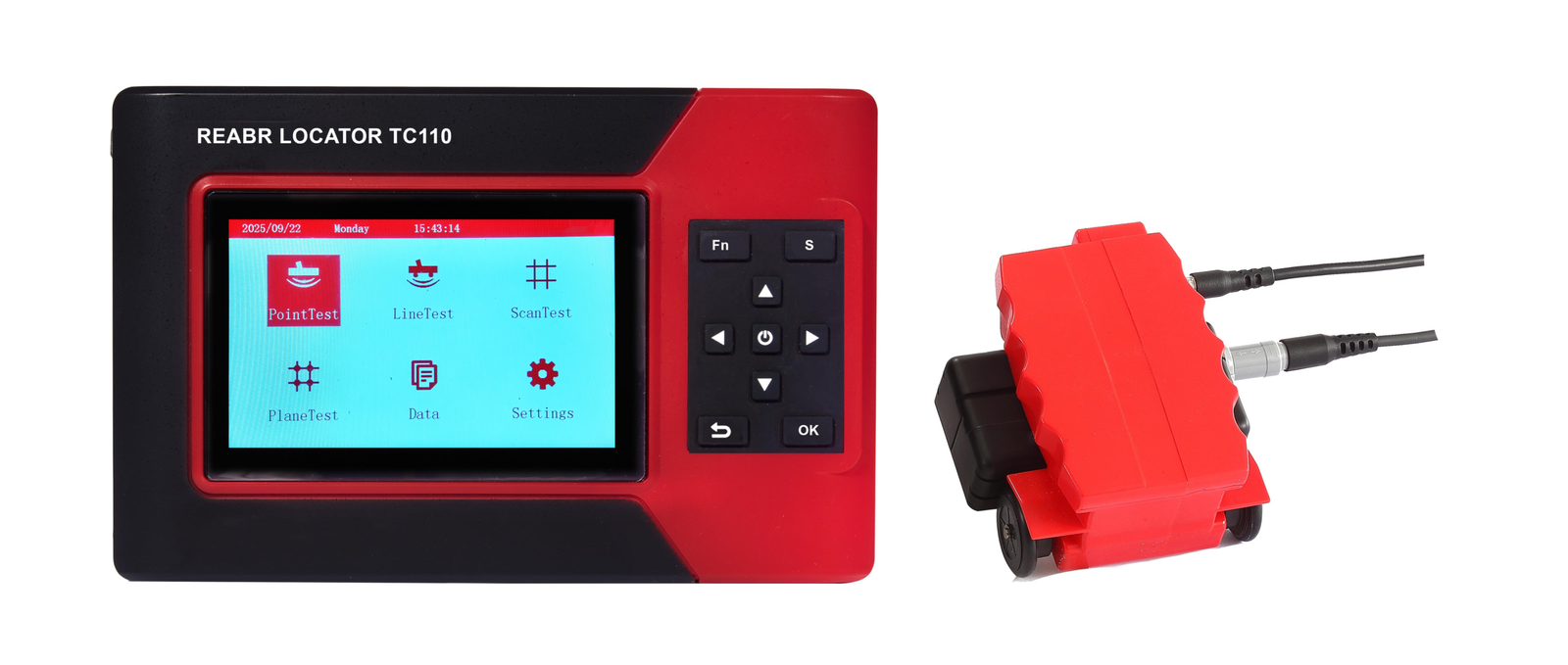

TC110 Rebar Detector
TC110 Rebar Detector adalah alat deteksi tulangan beton digital yang dirancang untuk mengukur ketebalan selimut beton (concrete cover), menentukan posisi, serta mengestimasi diameter tulangan secara cepat dan akurat. Alat ini juga mampu mendeteksi pipa logam dan kabel yang berada di dalam beton atau dinding, sehingga sangat cocok untuk Quality Control (QC), inspeksi struktur, dan pengujian Non-Destructive Testing (NDT) pada berbagai proyek konstruksi.
Fitur Utama
- Mengukur ketebalan selimut beton dengan akurasi tinggi.
- Mendeteksi posisi tulangan untuk menghindari kerusakan saat pengeboran atau coring.
- Menampilkan posisi, ketebalan selimut, dan estimasi diameter tulangan.
- Mendukung inspeksi kualitas elemen beton pracetak.
- Dapat mendeteksi pipa logam dan utilitas di dalam beton.
- Indikator kekuatan sinyal dan alarm suara untuk meningkatkan akurasi deteksi.
- Tampilan grafis real-time pada layar serta dapat dicetak.
- Kalibrasi otomatis untuk meminimalkan kesalahan pengukuran.
- Tiga mode pemindaian: Grid Scan, Profile Scan, dan Large Area Scan.
- Software analisis data untuk sistem operasi Windows.
Aplikasi
- Pengukuran ketebalan selimut beton pada struktur beton bertulang.
- Deteksi posisi dan diameter tulangan beton.
- Inspeksi sebelum pengeboran, pemotongan, atau coring beton.
- Quality Control (QC) pada konstruksi gedung, jembatan, dan beton pracetak.
- Pemeriksaan pipa logam dan utilitas yang tertanam di dalam beton.
- Pengujian Non-Destructive Testing (NDT) pada proyek konstruksi dan infrastruktur.
Kelengkapan Standar
- Unit utama
- Transduser
- Software
- Kabel sinyal
- Kabel koneksi
- Trolley pemindaian
- Tali bahu
- 6 baterai AA (LR6)
- 2 buah kunci
- Sertifikat TIME
- Kartu garansi
- Buku petunjuk penggunaan
Kondisi Penggunaan
- Hindari penggunaan di dekat medan magnet yang kuat.
- Hindari lingkungan bersuhu tinggi.
- Gunakan pada area yang bebas dari gas korosif.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Rentang Ketebalan Selimut Beton | Range I: 6–90 mmRange II: 7–200 mm |
| Rentang Diameter Tulangan | Ø6–Ø50 mm |
| Akurasi Pengukuran Selimut Beton | Range I: ±1 mm (6–59 mm), ±2 mm (60–69 mm), ±4 mm (70–90 mm)Range II: ±1 mm (7–79 mm), ±2 mm (80–119 mm), ±4 mm (120–180 mm) |
| Layar | Graphic display dengan lampu latar (backlight) |
| Suhu Operasi | -10°C hingga 40°C |
| Kelembapan Relatif | < 90% |
| Dimensi | 210 × 153 × 90 mm |
| Berat | 880 g |
