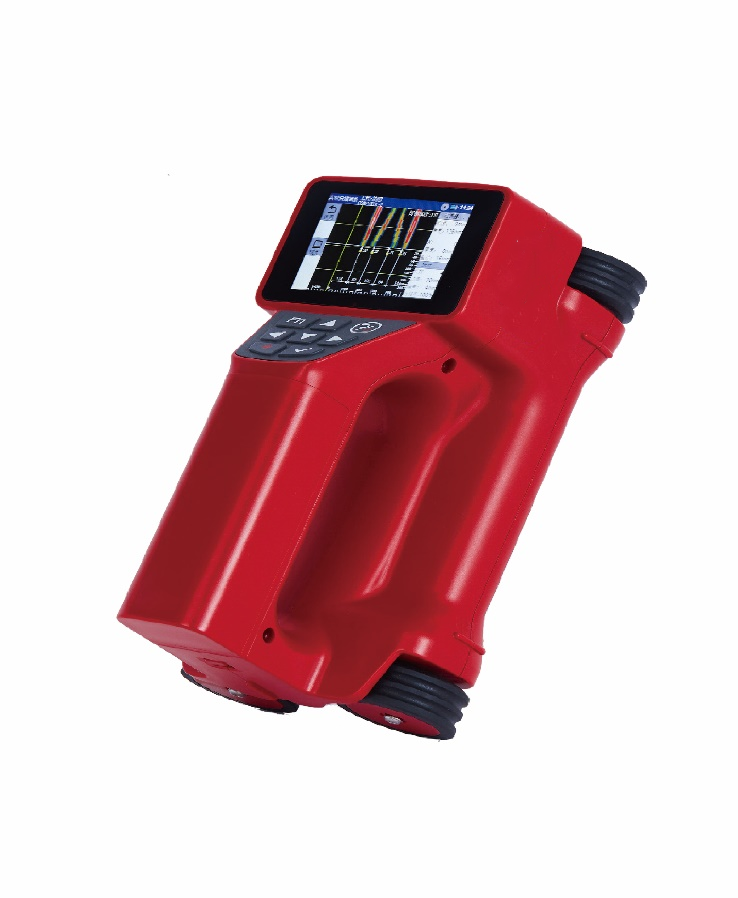

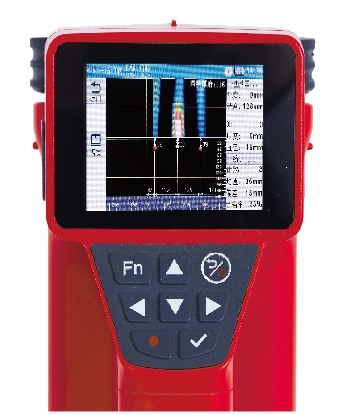

TC709 Handheld Rebar Imager
TC709 Handheld Rebar Imager adalah alat pemindai tulangan beton portabel yang mampu menampilkan distribusi tulangan (rebar) dan objek logam di dalam struktur beton dalam bentuk citra visual. Alat ini digunakan untuk mengukur ketebalan selimut beton, posisi, jumlah, serta jarak antar tulangan dengan cepat dan akurat. Dengan desain sensor dan unit utama yang terintegrasi serta teknologi 14-koil beresolusi tinggi, TC709 sangat cocok untuk inspeksi non-destruktif (NDT), Quality Control (QC), serta evaluasi struktur beton pada proyek konstruksi.
Fitur Utama

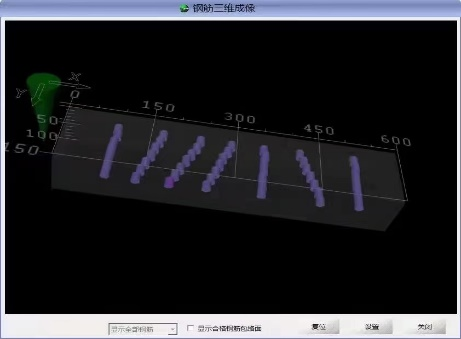

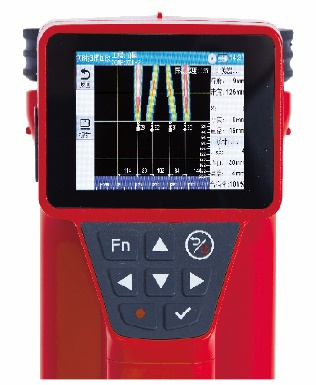

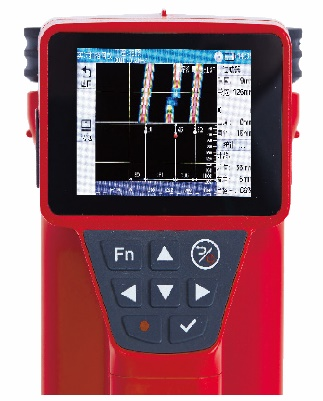

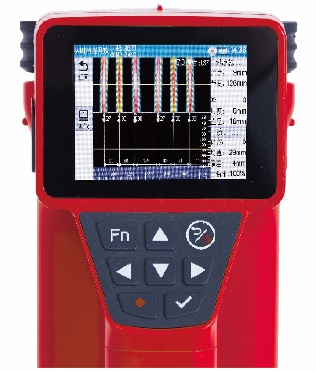

- Menampilkan distribusi tulangan dan objek logam dalam bentuk gambar (imaging).
- Mengukur ketebalan selimut beton, posisi, jumlah, dan jarak antar tulangan secara akurat.
- Teknologi 14-koil untuk kecepatan pemindaian tinggi dan resolusi lebih baik.
- Layar TFT LCD 480 × 320 dengan layar sentuh kapasitif.

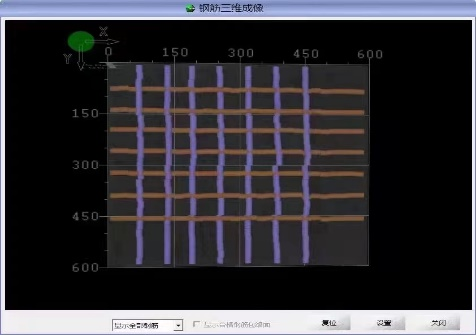

- Mendukung pemindaian area dan penyusunan hasil menjadi satu gambar (image stitching).
- Jarak pemindaian hingga 50 meter dengan perekaman data secara real-time.
- Memori internal 32 GB yang dapat diperluas menggunakan kartu SD.
- Perlindungan IP54 untuk penggunaan di lapangan.
- Daya tahan baterai hingga 24 jam.
Aplikasi
- Inspeksi posisi dan distribusi tulangan beton.
- Pengukuran ketebalan selimut beton.
- Quality Control (QC) pekerjaan beton bertulang.
- Evaluasi struktur gedung, jembatan, terowongan, dan infrastruktur.
- Pemeriksaan sebelum pengeboran atau pemotongan beton.
- Pengujian Non-Destructive Testing (NDT) pada proyek konstruksi.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Tampilan Hasil | Citra warna posisi dan ketebalan selimut beton |
| Rentang Pengukuran Selimut Beton | 0–210 mm |
| Akurasi | 0–80 mm: ±1 mm; 81–120 mm: ±2 mm; 121–210 mm: ±4 mm |
| Diameter Tulangan | Ø6–Ø50 mm |
| Akurasi Posisi | ±1 mm atau 1% |
| Jarak Pemindaian Maksimum | 50 m |
| Fungsi Statistik | Posisi rebar, selimut beton, deviasi, dan tingkat kelulusan |
| Pengukuran Ulang | 1–6 kali |
| Area Pemindaian | 600 × 600 mm atau 1200 × 1200 mm |
| Image Stitching | Didukung |
| Rentang Filter | 0–200 mm |
| Pilihan Jalur Pemindaian | 1–7 jalur |
| Kapasitas Penyimpanan | ≥32 GB (mendukung SD Card) |
| Antarmuka | USB |
| Kecepatan Transfer Data | 4 MB/s |
| Layar | TFT LCD 480 × 320, layar sentuh kapasitif |
| Baterai | 7,1–8,4 V, waktu operasi hingga 24 jam |
| Tingkat Perlindungan | IP54 |
| Dimensi | 240 × 132 × 135 mm |
| Berat | 12 kg |
| Suhu Operasi | -10°C hingga 50°C |
| Suhu Penyimpanan | -25°C hingga 60°C |
| Kelembapan Relatif | Hingga 90% |
