TS100 Pickup Standar
TS100 Standard Pickup adalah sensor standar yang dirancang untuk mengukur permukaan datar dan permukaan silinder (poros). Saat digunakan untuk mengukur permukaan bagian dalam lubang, sensor ini dapat digunakan pada lubang dengan diameter minimum 5 mm dan kedalaman maksimum 22 mm, sehingga cocok untuk berbagai aplikasi pengukuran kekasaran permukaan.
TS110 Pickup untuk Permukaan Melengkung
TS110 Curved Surface Pickup adalah sensor yang dirancang khusus untuk mengukur kekasaran permukaan benda kerja melengkung, baik permukaan cembung (convex) maupun cekung (concave), dengan radius kelengkungan lebih dari 3 mm. Sensor ini dapat digunakan bersama tooling atau jig pendukung untuk meningkatkan stabilitas dan akurasi selama proses pengukuran.
TS120 Pickup untuk Lubang Kecil
TS120 Small Hole Pickup adalah sensor yang dirancang khusus untuk mengukur kekasaran permukaan bagian dalam lubang dengan diameter lebih dari 2 mm. Sensor ini mampu melakukan pengukuran hingga kedalaman maksimum 9 mm dan dapat digunakan bersama tooling atau jig pendukung untuk meningkatkan stabilitas serta akurasi selama proses pengukuran.
TS130 Pickup untuk Alur (Groove)
TS130 Groove Pickup adalah sensor yang dirancang khusus untuk mengukur kekasaran permukaan pada alur (groove) dengan lebar alur lebih dari 2 mm, kedalaman alur kurang dari 3 mm, atau permukaan bertingkat (step) dengan tinggi kurang dari 3 mm. Sensor ini dapat digunakan bersama tooling atau jig pendukung untuk meningkatkan stabilitas dan akurasi selama proses pengukuran.
TS131 Pickup untuk Alur Dalam (Deep Groove)
TS131 Deep Groove Pickup adalah sensor yang dirancang khusus untuk mengukur kekasaran permukaan pada alur dalam (deep groove) dengan lebar alur lebih dari 2 mm dan kedalaman alur hingga kurang dari 10 mm, atau pada permukaan bertingkat (step) dengan tinggi kurang dari 10 mm. Sensor ini dapat digunakan bersama tooling atau jig pendukung untuk meningkatkan stabilitas dan akurasi selama proses pengukuran.

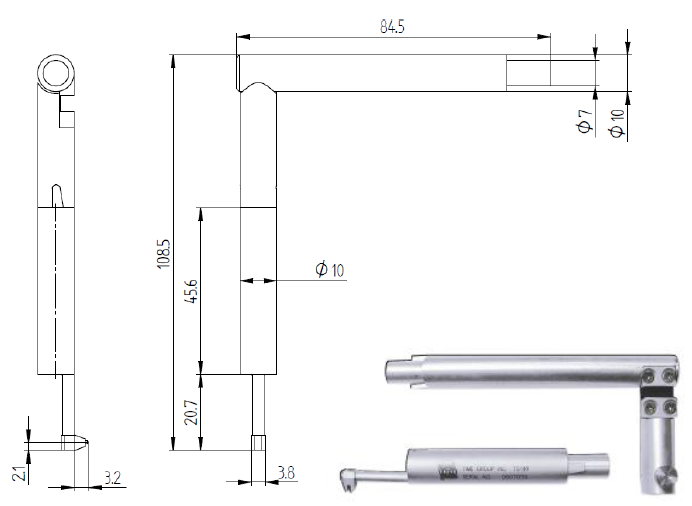

TS140 Mekanisme Pengukuran Sudut Siku (Right-Angle Measuring Mechanism)
TS140 Right-Angle Measuring Mechanism terdiri dari sensor sudut siku dan batang adaptor sudut siku (right-angle adapter rod) yang memungkinkan stylus bergerak secara horizontal (lateral) selama proses pengukuran. Aksesori ini dirancang untuk mengukur kekasaran permukaan pada alur (groove), poros engkol (crankshaft), serta area yang sulit dijangkau. TS140 dapat digunakan untuk mengukur alur dengan lebar minimum 5 mm dan permukaan bertingkat (step) dengan tinggi kurang dari 2,5 mm. Untuk memperoleh hasil pengukuran yang lebih stabil dan akurat, TS140 direkomendasikan digunakan bersama tooling atau jig pendukung.
Spesifikasi Pickup untuk TIME®3200/3202 Surface Roughness Tester
| Model Pickup | Aplikasi | Spesifikasi |
|---|---|---|
| TS100 Standard Pickup | Permukaan datar, silinder, dan bagian dalam lubang | Diameter lubang minimum 5 mm, kedalaman maksimum 22 mm. Stylus standar untuk penggunaan umum. |
| TS110 Curved Surface Pickup | Permukaan cembung dan cekung | Untuk permukaan dengan radius kelengkungan > 3 mm. Dapat digunakan bersama tooling/jig. |
| TS120 Small Hole Pickup | Bagian dalam lubang kecil | Diameter lubang > 2 mm, kedalaman maksimum 9 mm. Dapat digunakan bersama tooling/jig. |
| TS130 Groove Pickup | Alur (groove) dan permukaan bertingkat | Lebar alur > 2 mm, kedalaman alur < 3 mm, atau tinggi step < 3 mm. Dapat digunakan bersama tooling/jig. |
| TS131 Deep Groove Pickup | Alur dalam (deep groove) dan permukaan bertingkat | Lebar alur > 2 mm, kedalaman alur < 10 mm, atau tinggi step < 10 mm. Dapat digunakan bersama tooling/jig. |
| TS140 Right-Angle Measuring Mechanism | Alur, poros engkol (crankshaft), dan area sulit dijangkau | Terdiri dari sensor sudut siku dan batang adaptor sudut siku. Mengukur secara horizontal (lateral). Lebar alur minimum 5 mm, tinggi step < 2,5 mm. Direkomendasikan digunakan bersama tooling/jig. |
