TG-14+ Electromagnetic Ultrasonic Thickness Gauge adalah instrumen pengukuran ketebalan non-kontak berukuran mini yang tidak memerlukan coupler (bahan penghantar akustik), serta mampu mengukur ketebalan logam atau material konduktif magnetik apa pun dengan akurat.
Karakteristik Instrumen
Ukuran kecil, ringan, dan mudah dibawa ke mana saja (portable).
Persyaratan permukaan benda kerja rendah: Permukaan kasar tanpa perlu proses penggilingan (grinding) tetap dapat diukur secara non-kontak.
Tidak sensitif terhadap lapisan: Dapat digunakan untuk mengukur ketebalan pada bagian material yang memiliki lapisan pelindung (coating).
Tanpa coupler: Memungkinkan pengukuran ketebalan pada benda kerja bersuhu tinggi, lengkap dengan fitur kompensasi suhu.
Fitur Umum
A. Instrumen terdiri dari unit utama (host) dan ponsel yang terhubung secara nirkabel melalui Wi-Fi.
B. Menggunakan prinsip ultrasound elektromagnetik, sehingga proses inspeksi bebas dari pemolesan permukaan benda kerja dan tanpa cairan coupler.
C. Probe dan unit utama terintegrasi, serta probe dapat dilepas-pasang atau diganti (replaceable).
D. Mendukung fungsi pemindaian A-scan dan B-scan setelah terhubung ke ponsel atau komputer tablet.
E. Pilihan jenis probe yang dapat dikonfigurasi: Probe standar ($\le 80^\circ\text{C}$, pengukuran jangka pendek) dan Probe suhu tinggi ($\le 800^\circ\text{C}$, pengukuran jangka pendek).
F. Pilihan gagang suhu tinggi yang dapat dikonfigurasi: Gagang pendek (untuk kebutuhan inspeksi hingga $350^\circ\text{C}$) dan Gagang panjang (untuk kebutuhan inspeksi hingga $800^\circ\text{C}$).
Parameter Dasar
Sampling: 80MSPS
Bandwidth: 2.5MHz ～ 6MHz
Transmisi: $\pm 600\text{V\_400Hz\_125ns}$
Gain: Otomatis $0 \sim 96\text{dB}$, langkah $1\text{dB}$
Akurasi Pengukuran: $\pm 0.01\text{mm}$
Rentang Kecepatan Suara: $400 \sim 9999\text{ m/s}$
Rentang Efektif: $0.75 \sim 1280\text{ mm}$
Tingkat Rata-rata: Dapat disesuaikan dalam 3 tingkat (L, M, H)
Jarak Angkat (Lifting Distance): $5\text{mm}$ (aluminium), $4\text{mm}$ (baja karbon), $3\text{mm}$ (baja tahan karat)
Rentang Pengukuran (Baja Karbon): 1X: $160\text{mm}$ | 2X: $320\text{mm}$ | 3X: $640\text{mm}$ | 4X: $1280\text{mm}$
Jenis Material Pengukuran: Aluminium, tembaga, besi, baja karbon, baja cor, baja paduan, baja tahan karat (stainless steel), paduan titanium, dan material logam lainnya.
Saluran Pengukuran: 2* (Lembaran tipis, serbaguna, batang)
Mode Pengukuran: Single echo (I-E), Double Echo (E-E)
Pola Pencarian: Frontier – frontier, crest – crest, crest – frontier
Fungsi Pendukung: Pembekuan otomatis (auto freeze), penguatan otomatis (auto gain), tidur otomatis (auto sleep), tampilan bentuk gelombang A-scan, dan koneksi Wi-Fi ke ponsel.
Fungsi Koreksi: Penyesuaian ketinggian gate, penyesuaian delay blanking, penyesuaian gain manual, kalibrasi kecepatan suara, dan kompensasi suhu tinggi.
Komunikasi: RS-485 atau USB2.0
Pengisi Daya: 5V2A, antarmuka standar Type-C
Layar Tampilan: 1.47 inci IPS LCD ($320 \times 172$)
Ukuran Bodi: $178.4\text{ mm} \times 42\text{ mm} \times 32\text{ mm}$
Daya Tahan Baterai: Baterai litium $3.7\text{V } 3400\text{mAh}$ untuk pemakaian hingga 6 jam
Berat:
Cangkang logam (A): $358\text{g}$
Cangkang injeksi (B): $255\text{g}$
Injeksi + pelepas cepat (C): $289\text{g}$

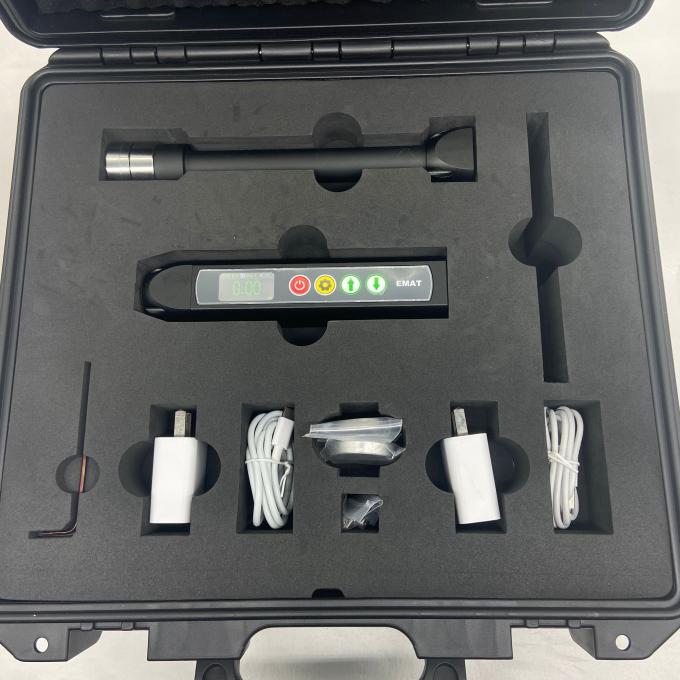

Konfigurasi Standar
| No. | Nama Item | Kuantitas | Keterangan |
| 1 | Unit Utama (Host) | 1 | – |
| 2 | Probe Suhu Normal | 1 | $4\text{MHz}$, $42\text{mm} \times 32\text{mm}$ |
| 3 | Kabel Pengisi Daya | 1 | – |
| 4 | Steker Pengisi Daya | 1 | – |
| 5 | Buku Manual & Sertifikat Kalibrasi | 1 | – |
| 6 | Blok Uji Basis Besi | 1 | – |
| 7 | Blok Uji Basis Aluminium | 1 | – |
| 8 | Kotak Kemasan | 1 | – |
Item Opsional (Dapat Dipesan Terpisah)
| No. | Nama Item | Kuantitas | Keterangan |
| 1 | Probe Suhu Tinggi | 1 | $4\text{MHz}$, $\Phi33\text{mm} \times 40\text{mm}$ |
| 2 | Probe Suhu Normal Diameter Kecil | 1 | $4\text{MHz}$, $\Phi13\text{mm} \times 36\text{mm}$ |
| 3 | Probe Suhu Normal Diameter Besar | 1 | $4\text{MHz}$, $\Phi40\text{mm} \times 60\text{mm}$ |
| 4 | Ponsel (Smartphone) | 1 | Mendukung sistem Android dan HarmonyOS |
| 5 | Tablet (Pad) | 1 | Mendukung Pad dengan Android dan HarmonyOS |
| 6 | Jam Tangan (Watch) | 1 | Mendukung Smartwatch dengan Android dan HarmonyOS |
| 7 | Perangkat Lunak Komputer Atas | 1 | Software aplika |
