Fitur Utama Alat Deteksi Cacat Ultrasonik (Ultrasonic Flaw Detector)
Dialog Interaktif Ramah Pengguna: Membantu pengoperasian seperti kalibrasi, pembuatan kurva, dan fungsi lainnya dengan mudah.
Tampilan B-scan Berwarna: Memberikan visualisasi penampang material yang lebih jelas.
Frekuensi Pengulangan Pulsa (PRF): Penyesuaian presisi dari 10 hingga 10000 Hz, pemindaian kecepatan tinggi tanpa ada data yang terlewat.
Rasio Sinyal terhadap Derau (SNR) Tinggi: Echo yang jernih dan stabil, desain anti-bising, sangat ideal untuk kondisi kerja yang ekstrem.
Konverter AD 12-Digit: Sampling kecepatan tinggi menghasilkan diagram echo yang lebih detail, sangat sensitif untuk mendeteksi cacat sekecil apa pun.
Pengujian Ketebalan Presisi Tinggi: Rentang pengukuran 0,15 mm – 15000 mm (kecepatan 5920 m/s) dengan resolusi pengukuran mencapai 0,001 mm.

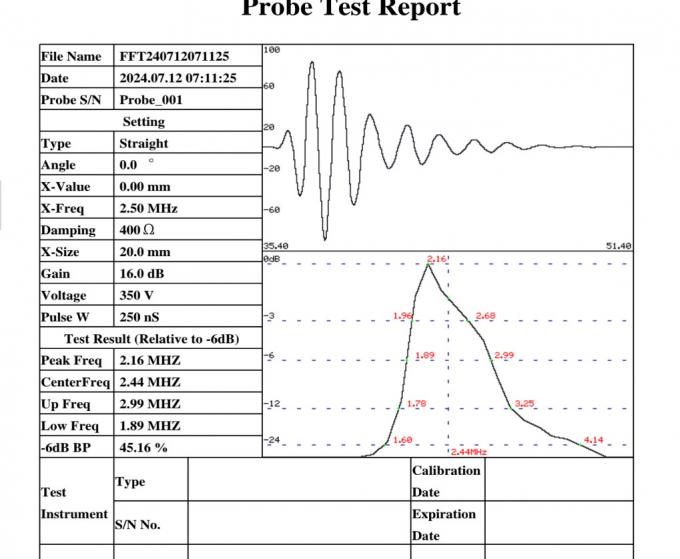

Laporan Analisis Otomatis: Menghasilkan laporan analisis probe secara otomatis.
Koneksi Bluetooth: Terhubung ke perangkat seluler untuk membuat dan mencetak laporan pengujian langsung di lokasi (on-site).
Standar IP67: Dilengkapi casing silikon, tahan air dan debu, kokoh, serta tahan lama.
Daya Tahan Baterai Lama: Baterai bertahan hingga 15 jam dalam sekali pengisian daya. Setiap baterai memiliki kontrol pengisian mandiri, memungkinkan pengoperasian 24 jam penuh dengan dua baterai.
Spesifikasi Teknis
Rentang (Range): 0 – 15000 mm (pada kecepatan baja)
Kecepatan Material: 100 – 20000 m/s
Frekuensi Pengulangan Pulsa: 10 – 10000 Hz
Rentang Dinamis: $\ge 38$ dB
Daya Resolusi: $> 40$ dB (5P14)
Sisa Sensitivitas: $> 66$ dB
Peredaman (Reject): 0 hingga 80% dari tinggi layar penuh
Pengaturan Memori: 500 pengaturan independen, kriteria apa pun dapat dimasukkan secara bebas tanpa memerlukan blok uji di lapangan.
Kapasitas Memori Besar: Menyimpan hingga 1000 grafik A-scan dan laporan ketebalan.
Mode Pengujian: Pulse echo, dual element, dan thru-transmission
Tipe Probe: Single Straight, Single Angle, Dual Straight, Dual Angle
Monitor Gerbang (Gate Monitors): Dua gerbang independen yang dapat dikontrol di seluruh rentang sapuan.
Satuan: Inci atau milimeter
Kebutuhan Daya: AC 100–240 VAC, 50–60 Hz
Penundaan Tampilan (Display Delay): -20 hingga 3400 $\mu s$
Penundaan Probe / Zero Offset: 0 hingga 99,99 $\mu s$
Baterai Internal: Paket baterai Li-ion isi ulang 7,2V 7800 mAh
Waktu Operasi: Nominal 15 jam (tergantung tingkat kecerahan layar)
Waktu Pengisian Daya: Sekitar 4 jam
Dimensi (T × L × P): $260 \times 175 \times 60$ mm
Berat: 1,4 kg
Suhu Operasi: -10°C hingga 50°C
Suhu Penyimpanan: -30°C hingga 50°C
Energi Pulsa: Pilihan 50V, 100V, 200V, 300V, 400V, 500V
Penyearah (Rectification): Gelombang setengah positif, gelombang setengah negatif, gelombang penuh, sistem RF
Frekuensi Probe: 0,2 hingga 25 MHz
Sensitivitas: Maksimal 120 dB dengan resolusi pilihan 0,1, 1,0, 2,0, dan 6,0 dB
Konektor Transduser: BNC
Fungsi Unggulan
Otomatis menampilkan nilai ketebalan dengan presisi tinggi.
Kalibrasi otomatis untuk Zero-point transduser, sudut (Angles), Front edge, dan kecepatan material.
Koneksi USB Flashdisk: Memperluas memori tanpa batas, ekspor laporan dalam format PDF, dan pembaruan sistem (system update).
Koneksi Bluetooth ke perangkat seluler untuk pencetakan laporan inspeksi di lapangan (standar AWS D1.1).
Fungsi Auto-gain otomatis.
Scan Freeze: Membekukan tampilan untuk menahan bentuk gelombang (waveform) dan data jalur suara.
Alarm: Indikator suara (beep) dan LED.
Jam Waktu Nyata (Real Time Clock).
Pengisian warna echo (Fill echo).
Penanda tangkapan (Capture mark).
Dua gerbang: A dan B.
Warna echo di dalam area gerbang.
Paket Instrumen Standar
Unit Alat Portabel Ultrasonic Flaw Detector
Paket Baterai Li-Ion Isi Ulang (7,8 Ah)
Unit Catu Daya / Pengisi Daya (Charger)
Buku Manual Pengoperasian (Bahasa Inggris)
Perangkat Lunak Aplikasi (App Software)
Pelindung Silikon (Silicone Case)
