Needle Flame Tester IEC 60695
Pendahuluan
Needle Flame Tester IEC 60695 merupakan alat uji laboratorium yang dirancang dan diproduksi sesuai dengan standar nasional GB4706.1-1998. Alat ini digunakan untuk melakukan pengujian penyalaan dengan nyala api kecil (Needle Flame Test) pada berbagai produk listrik dan elektronik guna mengevaluasi risiko kebakaran akibat nyala api kecil yang dapat muncul karena kondisi gangguan (fault condition).
Peralatan ini banyak digunakan oleh produsen dan laboratorium pengujian untuk produk seperti sistem pencahayaan, peralatan listrik tegangan rendah, peralatan rumah tangga, mesin listrik, motor listrik, perkakas listrik, perangkat elektronik, instrumen listrik, konektor listrik, aksesori listrik, komponen elektronik, material isolasi, plastik, serta berbagai material padat yang mudah terbakar.
Needle Flame Tester menggunakan burner jarum standar berukuran Ø0,9 mm dan bahan bakar berupa gas butana. Selama pengujian, burner ditempatkan pada sudut 45° terhadap spesimen untuk mensimulasikan penyalaan akibat sumber api kecil. Risiko penyalaan dievaluasi berdasarkan kondisi pembakaran spesimen, lama pembakaran, serta panjang area yang terbakar.
Standar
- GB 4706.1
- GB 5169.5-2008
- IEC 60695-2-2
- IEC 60695-11-5
- Standar terkait lainnya
Parameter Teknis

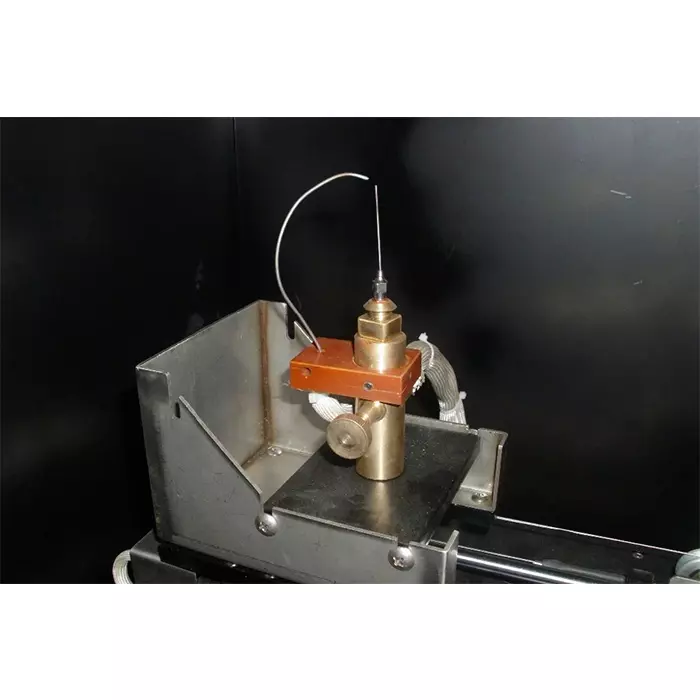

- Burner Jarum (Needle Burner)
- Material: Stainless steel
- Diameter dalam: Ø0,5 ± 0,1 mm
- Diameter luar: maksimum Ø0,9 mm
- Panjang burner: 35 mm
- Tanpa suplai udara tambahan (No Air Intake)
- Sudut Burner
- Posisi vertikal saat proses kalibrasi dan pengukuran tinggi api.
- Posisi 45° saat proses pengujian.
- Gas Pembakaran
- Gas butana dengan kemurnian 95% atau gas propana.
- Lapisan Alas Pembakaran
- Menggunakan papan kayu pinus putih setebal 10 mm.
- Permukaan dilapisi kertas tisu standar dengan berat 12–30 g/m².
- Dipasang 200 ± 5 mm di bawah titik nyala api.
- Rentang Pengukuran Suhu
- 0–1000°C
- Persyaratan Suhu Api
- Api harus mencapai suhu 700 ± 3°C dari 100 ± 2°C dalam waktu 23,5 ± 1 detik.
- Tinggi Nyala Api
- 12 ± 1 mm
- Waktu Penyalaan (Flame Application Time)
- Dapat diatur dari 0 hingga 999,9 detik
- Umumnya diatur selama 30 detik sesuai standar.
- Waktu Pembakaran Lanjutan (After Flame Time)
- Rentang 0 hingga 999,9 detik
- Dicatat secara otomatis dengan fasilitas jeda manual.
- Ruang Pengujian
- Volume minimal 0,5 m³
- Menggunakan latar belakang berwarna hitam.
- Tersedia opsi ruang uji berukuran 0,75 m³ atau 1 m³ sesuai kebutuhan pelanggan.
- Sensor Suhu
- Termokopel tipe-K berisolasi dengan diameter Ø0,5 mm.
- Sistem Pengujian
- Program pengujian dikendalikan secara otomatis.
- Dilengkapi sistem ventilasi yang bekerja secara independen.
- Dimensi Alat
- 1120 × 520 × 1250 mm
- Diameter saluran pembuangan asap Ø100 mm.
- Catu Daya
- AC 220V, 50Hz
Detail Produk

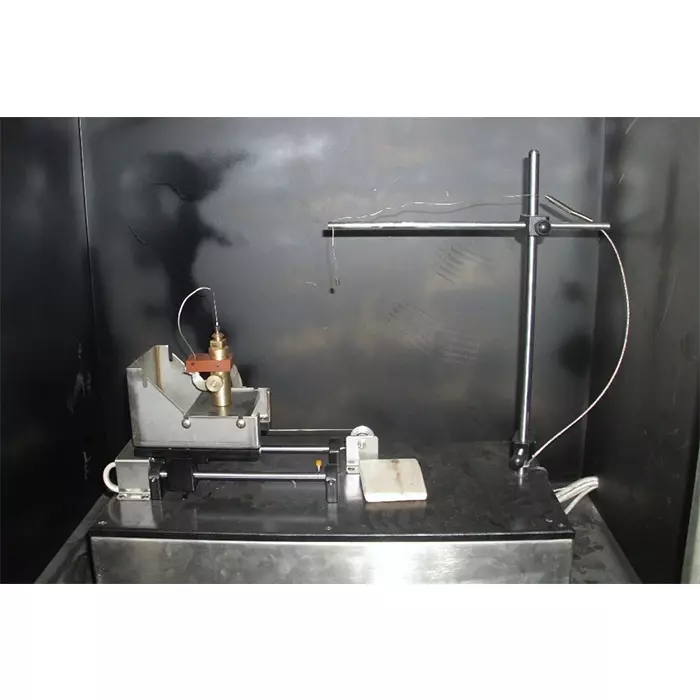

- Needle Flame Tester IEC 60695-11
- Needle Flame Tester IEC 60695-11-5
