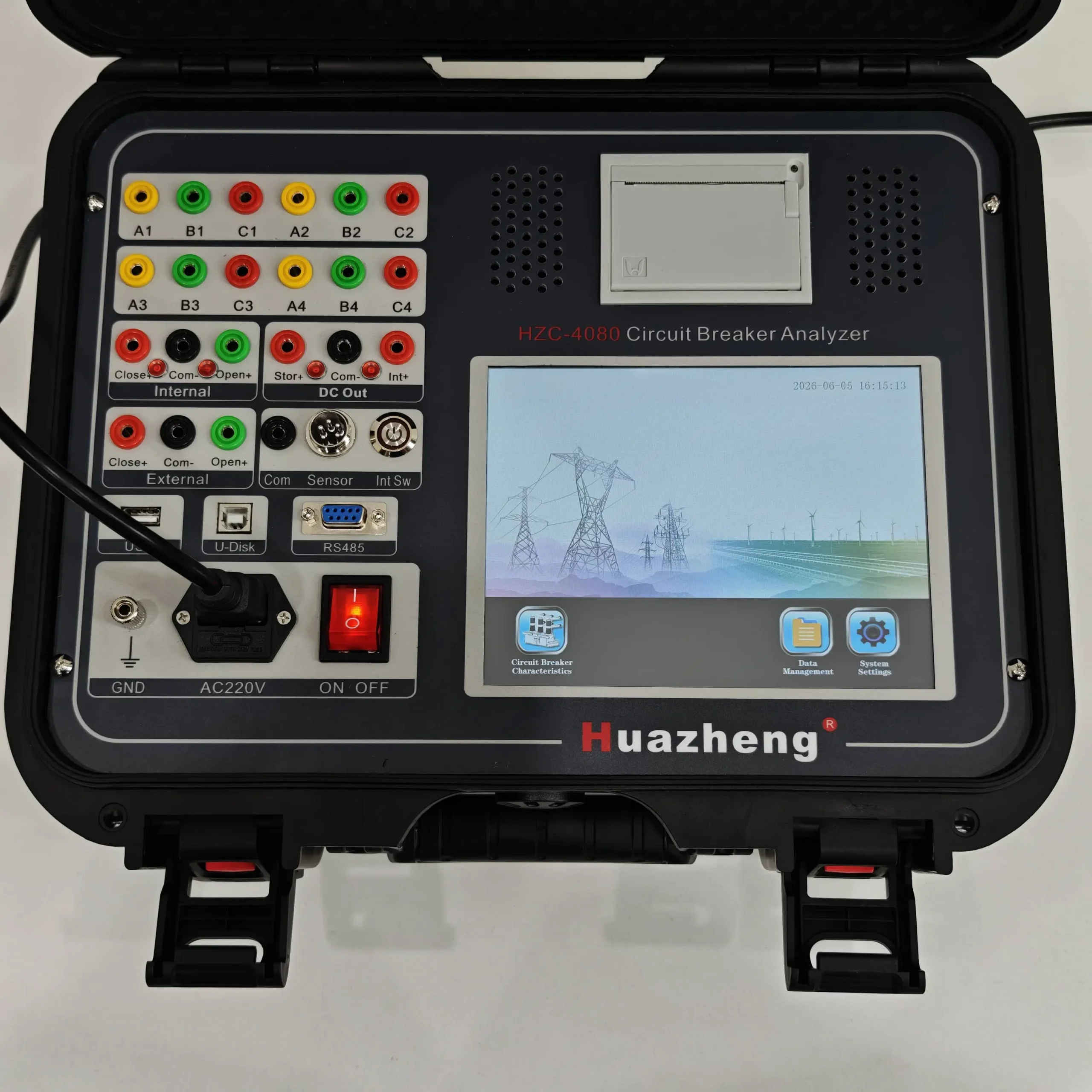

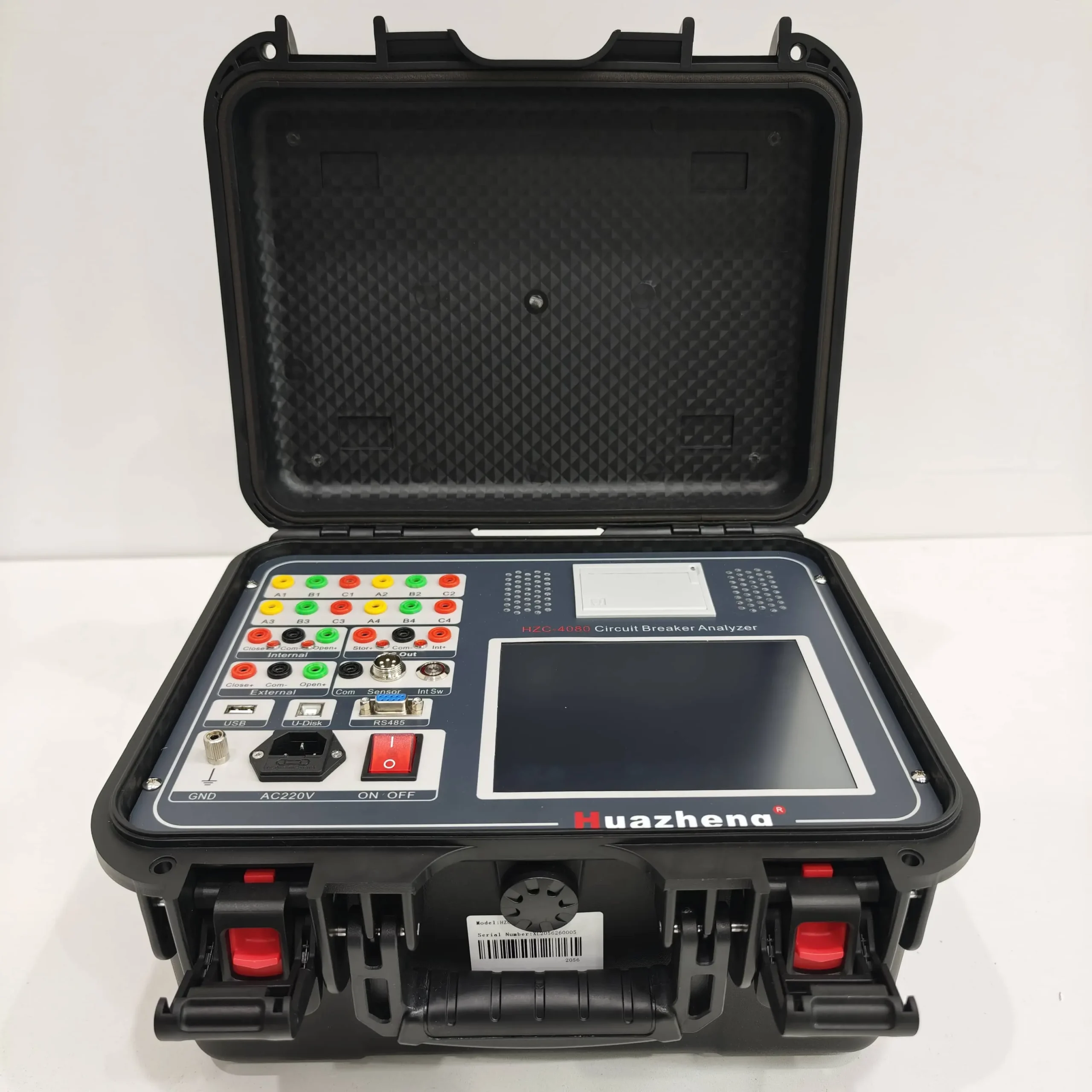

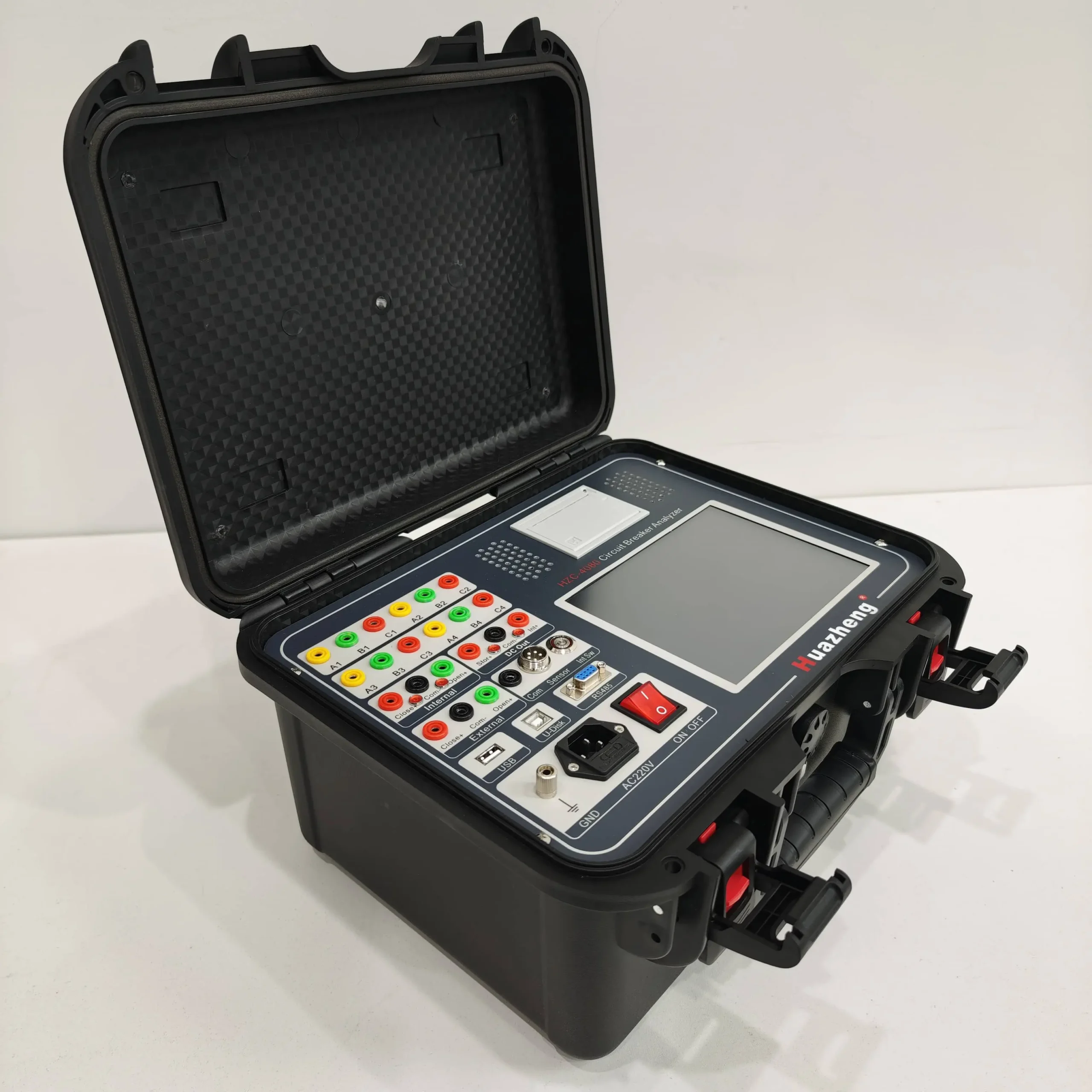

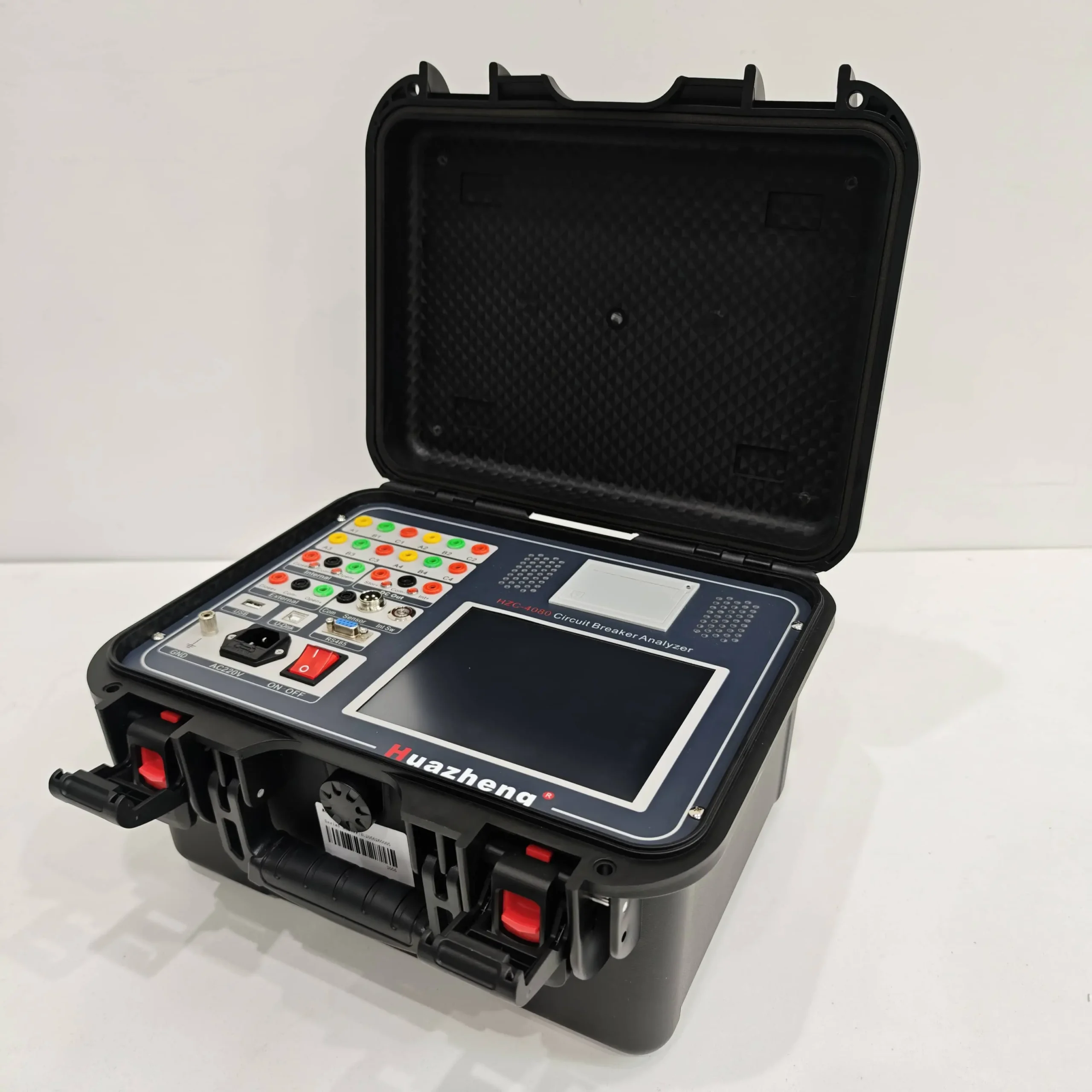

Penganalisis pemutus arus (circuit breaker analyzer) adalah perangkat profesional untuk mengukur dan menganalisis karakteristik mekanis dan elektrik dari pemutus arus tegangan tinggi. Alat ini banyak digunakan dalam sistem tenaga listrik, industri manufaktur kelistrikan, lembaga penelitian ilmiah, dan bidang lainnya.
I. Karakteristik Kinerja
1. Fungsi
- a. Waktu (time): Titik inheren dan waktu penutupan dari 12 kutub putus (breaks) pada periode dan fasa yang sama.
- b.Penutupan kembali (reclosing): Waktu proses gabungan-titik, pisah-tutup, dan pisah-tutup-pisah pada setiap kutub putus: satu kali, dua kali, waktu pendek emas (gold short time), nilai waktu tanpa arus.
- c.Pantulan (bounce): Waktu pantul, jumlah pantulan, proses pantulan, bentuk gelombang pantulan; amplitudo pantulan dari setiap kutub putus.
- d.Kecepatan (velocity): Kecepatan sesaat buka (just score), kecepatan kaku (rigid speed), kecepatan maksimum, kurva karakteristik waktu-langkah (time-stroke).
- e.Lintasan atau jarak tempuh (route or distance of travel): Perjalanan total (total trip), jarak buka, perjalanan lebih (over trip, over stroke), amplitudo pantulan.
- f.Arus (current): Nilai arus pemutusan dan penutupan serta diagram bentuk gelombang arus dari kumparan pemutusan dan penutupan.
- d.Tegangan operasional (operation voltage): Catu daya aksi pemutus arus yang dapat disesuaikan secara digital DC 0–270V / 20A disediakan di dalam mesin untuk menyelesaikan uji aksi tegangan rendah pemutus arus secara otomatis dan mengukur nilai tegangan aksinya.
2. Karakteristik
- a. Cocok untuk semua model sakelar SF6, kombinasi kelistrikan GIS, sakelar vakum, dan uji sifat mekanis sakelar minyak buatan dalam dan luar negeri.
- b. Kapasitas anti-interferensi super, gardu induk 500KV pada kasus busbar bypass yang bertegangan dapat diuji dengan mudah dan akurat.
- c. Sensor kecepatan universal, sensor linier garis lurus, sensor putar, sangat mudah dipasang dan sederhana.
- d. Operasi penyakelaran tunggal menghasilkan semua data pengujian sifat mekanis sakelar dan Spektrum bentuk gelombang yang sesuai.
- e. Data uji lapangan host, mesin dapat disimpan di dalam real-time clock, memudahkan pengarsipan tanggal dan waktu pengujian.
- f. Layar besar host, suhu lebar, perspektif langsung, tampilan Bahasa Mandarin LCD lampu latar semua data dan peta, penyesuaian kontras LCD secara elektronik, daya dan memori.
- g. Pengoperasian menu Bahasa Mandarin, mudah digunakan. Printer internal instrumen, mencetak cepat semua data dan peta kapan saja.
- h. Instrumen dilengkapi perangkat lunak analisis dan manajemen data, dengan pengoperasian online PC, hasil uji dapat dikeluarkan ke berbagai jenis printer dot matrix, laser, atau ink-jet untuk mencetak laporan uji, membuat uji lapangan terkomputerisasi.
II. Definisi Terminologi
- a. Waktu pembukaan poin (a) (Opening time): Kumparan tersandung (tripping coil) dari poin (a) diberi daya sebagai waktu awal untuk bergerak, kontak statis baru saja menunjuk waktu (a).
- b. Periode yang sama (The same period): Fasa yang sama, perbedaan waktu pembukaan maksimum dan minimum poin (a).
- c. Beda tiga fasa (White year): Perbedaan waktu pembukaan maksimum dan minimum antara tiga fasa poin (a).
- d. Kecepatan rata-rata (Average speed): Proses gerbang poin (a), kontak bergerak dengan total perjalanan sebelum dan sesudah dikurangi 10% di setiap bagian, mengambil 80% bagian tengah, rasio waktu olahraga kontak bergerak (moving contact sport trip time).
- e. Kecepatan Maksimum (Maximum Speed): Proses gerbang pada poin (a), olahraga kontak bergerak mengambil setiap 10ms kontak bergerak untuk unit speedometer sampai unit nilai kecepatan berhenti olahraga kontak bergerak, yang mana nilai kecepatan unit terbesar adalah kecepatan maksimum gerbang poin (a).
- f. Kecepatan sesaat poin (a) (Just points (a) speed): Model sakelar yang berbeda tergantung pada pabrik sakelar yang diukur, setiap pabrik menentukan definisi yang berbeda untuk kecepatan sesaat buka maupun tutup, penguji mencakup berbagai definisi bagian untuk pilihan pengguna sendiri.
Referensi Definisi Pabrikan:
- ABB-HPL550B2: Sakelar SF6 500KV ABB; Dan 10ms setelah pemisahan anterior.
- Beberapa sakelar minyak dan beberapa sakelar SF6: 5ms masing-masing sebelum dan sesudah pemisahan.
- Tipe LW 6: Sakelar SF6 tipe LW 6.
- Tipe LW 8-35: Sakelar SF6 tipe LW 8-35.
- 10% untuk memecah mulut: Bagian dari sakelar SF6 yang diproduksi oleh pabrik sakelar Xi’an.
- Kecepatan rata-rata yang sama: Bagian dari sakelar SF6 yang diproduksi oleh pabrik sakelar Shenyang.
- LW33-126: Sakelar SF6 tipe LW 33-126.
- Dan 10mm setelah pemisahan anterior: Bagian dari sakelar vakum 35KV.
Jika semua definisi di atas tidak diadopsi, pengguna dapat menentukan bagian pengambilan sampel kecepatan dari kecepatan kaku dan tak kaku pada kurva sesuai dengan kurva karakteristik perjalanan waktu yang diukur oleh penguji (perjalanan bersifat berarah), dan instrumen secara otomatis menghitung kecepatan kaku dan tak kaku yang ditentukan oleh pengguna (rasio perjalanan dan waktu pada bagian pengambilan sampel).

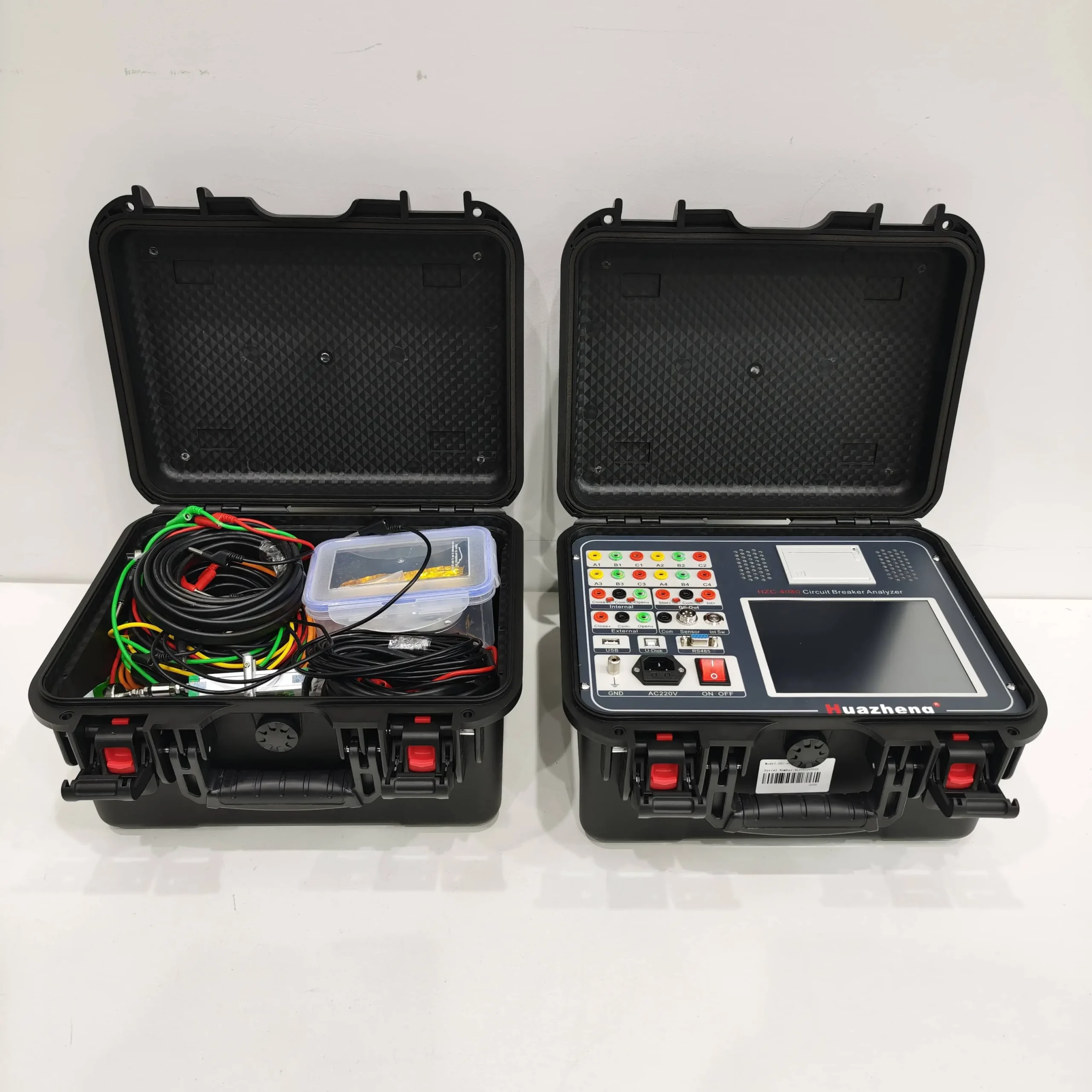

III. Packing List
| No. | Item | Qty |
| 1 | Main engine | 1 |
| 2 | Three core test line | 1 |
| 3 | Two core test line | 1 |
| 4 | Four core test line | 1 |
| 5 | Test line (3 black 1 red 1green 1 yellow) | 6 |
| 6 | The universal bracket | 1 |
| 7 | Rotating sensor | 1 |
| 8 | Line sensor | 1 |
| 9 | Sensor wiring | 1 |
| 10 | Double test line | 2 |
| 11 | Power line | 1 |
| 12 | Ground lead | 1 |
| 13 | Alligator clips (4 black 2 red 2green 2 yellow) | 10 |
| 14 | Fuse pipe | 4 |
| 15 | Print paper | 2 |
| 16 | Small clip(3 black 1green 1red) | 5 |
| 17 | Needle joint(1 black 1green 1red) | 3 |
| 18 | Allen wrench | 1 |
