Lingkungan Penggunaan
- Daya Masukan: 220V±10% 50Hz±10%; Tekanan Udara: 86–106 kPa
- Suhu: －10–40℃; Kelembapan: $\le 80\%\text{ RH}$
Kinerja Keamanan
- Resistansi Isolasi: $>2\text{ M}\Omega$
- Kekuatan Dielektrik: Catu daya 1,5 KV terhadap sasis, tegangan tahan frekuensi kerja selama 1 menit, tanpa flashover dan arcing.

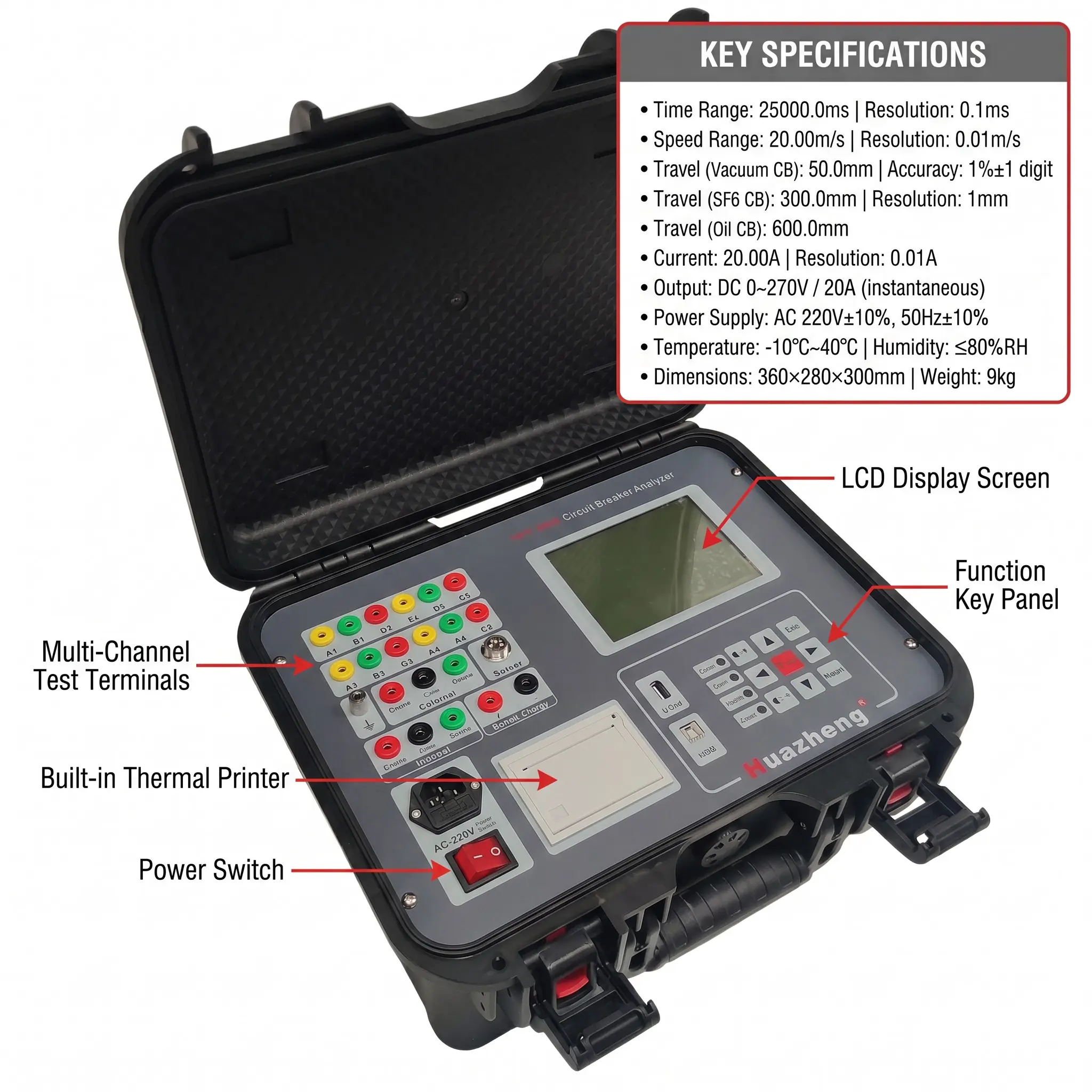

Parameter Dasar
- a. Waktu (Time):
- Rentang: 25000,0 ms; Resolusi: 0,1 ms
- Kesalahan kata (word error):① 250 ms: 0,1 ms $\pm 1$② 2500 ms: 0,1% $\pm 1$ kata③ 25000 ms: 0,1% $\pm 1$ kata
- b. Kecepatan (Speed):
- Rentang: 20,00 m/s; Resolusi: 0,01 m/s
- Kesalahan kata:① 0–2 m/s: dalam $\pm 0,1\text{ m/s} \pm 1$ kata② 100 ms atau $\pm 0,2\text{ m/s} \pm 1$ kata
- c. Langkah (Stroke):
| Jenis Sakelar | Rentang (Span) | Resolusi | Kesalahan |
| Pemutus vakum (Vacuum breaker) | 50,0 mm | 0,1 mm | $1\% \pm 1$ kata |
| Pemutus arus SF6 (SF6 circuit breaker) | 300,0 mm | 1 mm | $1\% \pm 1$ kata |
| Pemutus arus sedikit minyak (Less oil circuit breakers) | 600,0 mm | 1 mm | $1\% \pm 1$ kata |
- d. Arus (Current): Rentang 10,00 A; Resolusi: 0,01 A
- e. Daya Keluaran: DC 30 ~ 250V yang dapat disesuaikan secara digital / 10A (kerja sesaat / instantaneous work)
- f. Dimensi: $360\text{ mm (P)} \times 280\text{ mm (L)} \times 300\text{ mm (T)}$
- g. Berat: 9 kg
Karakteristik Kinerja
1. Kinerja
- a. Waktu: 12 titik kepatahan inheren, waktu penutupan, dengan periode yang sama (same period), dan beda tiga fasa (white the same period).
- b. Penutupan Kembali (Reclosing): Waktu proses setiap kepatahan gabungan-sub, sub-gabungan, sub-penutupan-sub: satu titik, waktu pendek emas (gold short time), nilai waktu arus.
- c. Kecepatan: Kecepatan sesaat (just now), kecepatan penutupan sesaat (just closing speed), kecepatan maksimum, kurva karakteristik waktu-langkah (time-stroke).
- d. Langkah (Stroke): Total perjalanan (total trip), jarak buka, langkah lebih (over-travel), overshoot, amplitudo pantulan (rebound).
- e. Arus: Titik, kumparan penutup titik, nilai arus penutupan, diagram bentuk gelombang arus.
- f. Tegangan Operasional: Catu daya operasi pemutus yang dapat disesuaikan secara digital DC 30~250V/10A pada mesin, untuk menyelesaikan uji operasi tegangan rendah pemutus secara otomatis, serta mengukur nilai tegangan operasional pemutus arus.
2. Karakteristik
- a. Cocok untuk semua model pengujian sifat mekanis sakelar SF6, kombinasi kelistrikan GIS, sakelar vakum, dan sakelar minyak buatan dalam maupun luar negeri.
- b. Kapasitas anti-interferensi super, gardu induk 500KV pada kondisi busbar bypass bertegangan dapat diuji dengan mudah dan akurat.
- c. Sensor kecepatan universal, sensor linier garis lurus, sensor putar, sangat mudah dan sederhana dipasang.
- d. Operasi penyakelaran tunggal langsung menghasilkan seluruh data pengujian sifat mekanis sakelar beserta spektrum bentuk gelombang yang sesuai.
- e. Data uji lapangan host dapat disimpan di dalam jam waktu nyata (real-time clock), memudahkan pengarsipan tanggal dan waktu pengujian.
- f. Layar besar host, suhu lebar, perspektif langsung, tampilan Bahasa Mandarin LCD lampu latar untuk seluruh data dan peta, penyesuaian kontras LCD secara elektronik, daya, dan memori.
- g. Pengoperasian menu berbahasa Mandarin, mudah digunakan. Instrumen dilengkapi printer bawaan untuk mencetak cepat seluruh data dan peta kapan saja.
- h. Instrumen dilengkapi perangkat lunak analisis dan manajemen data, mendukung pengoperasian online PC, serta hasil uji dapat dikeluarkankan ke berbagai jenis printer dot matrix, laser, atau ink-jet untuk mencetak laporan uji dan membuat pengujian lapangan terkomputerisasi.
Definisi Terminologi
- a. Waktu Buka (Opening time): Waktu ketika kumparan pelepas (tripping coil) dari titik-titik (kutub) diberi daya sebagai waktu awal untuk bergerak, hingga kontak statis baru saja terpisah (just points time).
- b. Keserentakan (The same period): Selisih waktu buka antara waktu maksimum dan minimum pada fasa yang sama.
- c. Beda Tiga Fasa (White year): Selisih waktu buka maksimum dan minimum di antara ketiga fasa.
- d. Kecepatan Rata-rata (Average speed): Dalam proses buka/tutup, setelah membuang 10% jarak perjalanan total kontak bergerak di bagian awal dan akhir, diambil 80% bagian tengah, yaitu rasio jarak tempuh terhadap waktu tempuh kontak bergerak pada bagian tersebut.
- e. Kecepatan Maksimum (Maximum Speed): Dalam proses buka/tutup, pergerakan kontak bergerak diukur setiap unit 10 ms sebagai satuan kecepatan sampai kontak bergerak berhenti pada nilai satuan kecepatan tertentu, di mana nilai satuan kecepatan yang paling besar merupakan kecepatan maksimum.
- f. Kecepatan Sesaat (Just points speed): Mengingat model sakelar berbeda-beda tergantung pabrik pembuatnya yang mendefinisikan kecepatan sesaat buka atau tutup secara beragam, penguji menyediakan berbagai pilihan definisi segmen untuk dipilih sendiri oleh pengguna.
Referensi Definisi Pabrikan:
- ABB-HPL550B2: Sakelar SF6 500KV perusahaan ABB;
- 10ms sebelum pemisahan/penutupan: Sebagian sakelar minyak dan sebagian switchgear SF6;
- Sebelum dan sesudah pemisahan/penutupan: Sebagian sakelar minyak;
- Tipe LW6: Switchgear SF6 tipe LW6;
- Tipe LW8-35: Switchgear SF6 tipe LW8-35;
- 10% hingga titik putus (fracture): Sebagian switchgear SF6 produksi Pabrik Sakelar Xi’an;
- Kecepatan rata-rata yang sama: Switchgear SF6 produksi Pabrik Sakelar Shenyang;
- LW33-126: Switchgear SF6 tipe LW33-126;
- 10mm sebelum pemisahan/penutupan: Sebagian sakelar vakum 35KV;
- 6mm sebelum pemisahan/penutupan: Sakelar vakum 10KV.
Jika definisi di atas tidak digunakan, pengguna dapat menentukan sendiri bagian sampel kecepatan (kecepatan sesaat buka/tutup) pada kurva karakteristik langkah-waktu yang diukur oleh alat (arah langkah bersifat terarah), dan instrumen akan secara otomatis menghitung kecepatan kaku/sesaat yang ditentukan oleh pengguna (rasio langkah dan waktu di dalam segmen sampel tersebut).

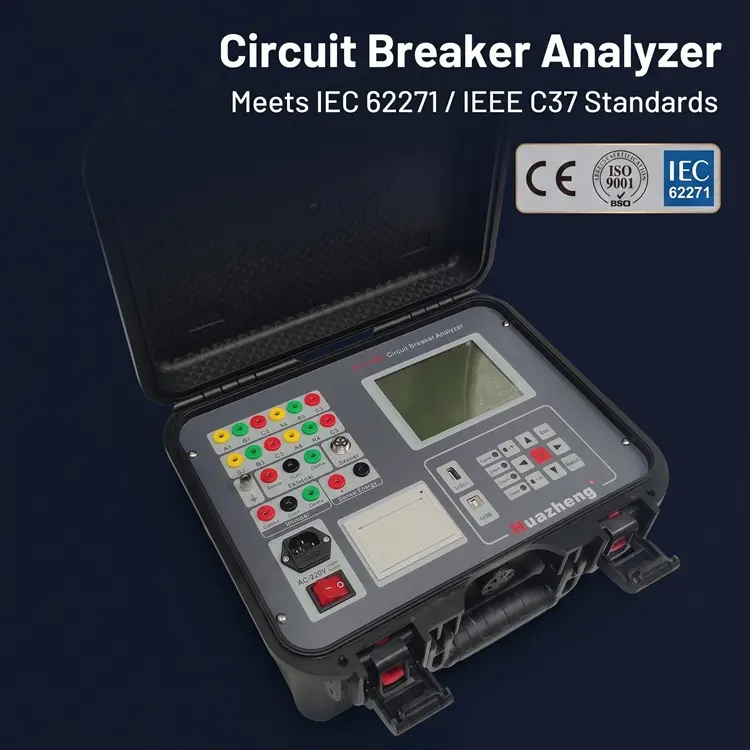

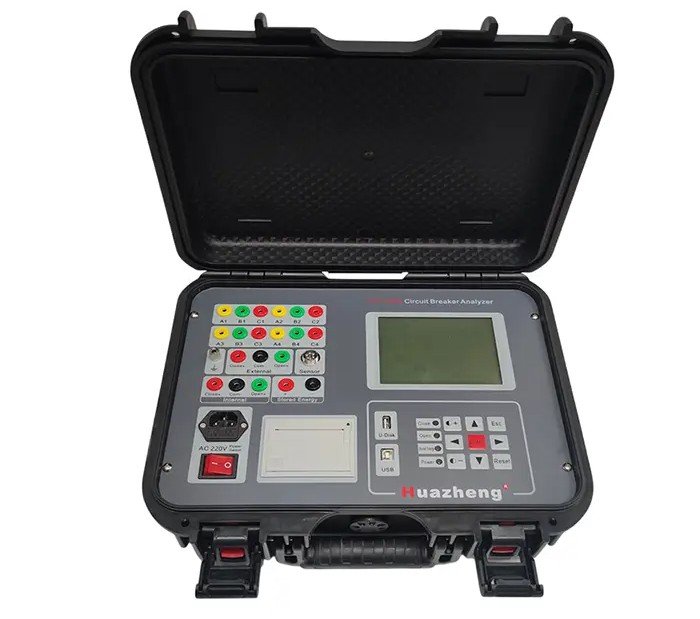

Secara keseluruhan, Penganalisis Pemutus Arus HZC-3980 mewakili kemajuan signifikan dalam teknologi pengujian pemutus arus, menawarkan solusi yang komprehensif dan mudah digunakan bagi para profesional pemeliharaan kelistrikan. Dengan fitur-fitur canggih, fleksibilitas, dan keandalannya, alat ini menjadi instrumen ideal untuk memastikan kinerja optimal dan keselamatan pemutus arus di berbagai macam aplikasi.
