I. Karakteristik Teknis Utama

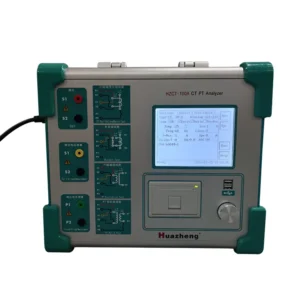

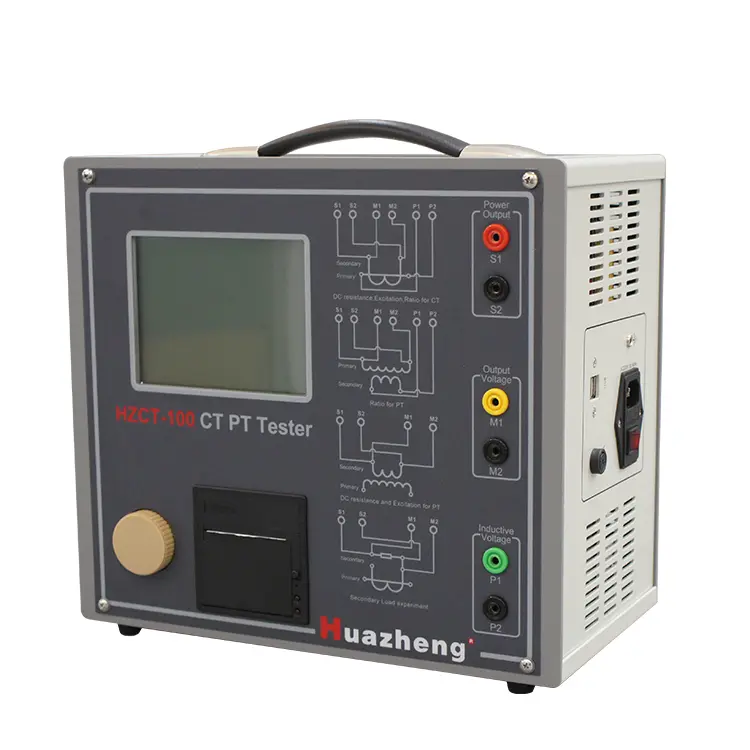

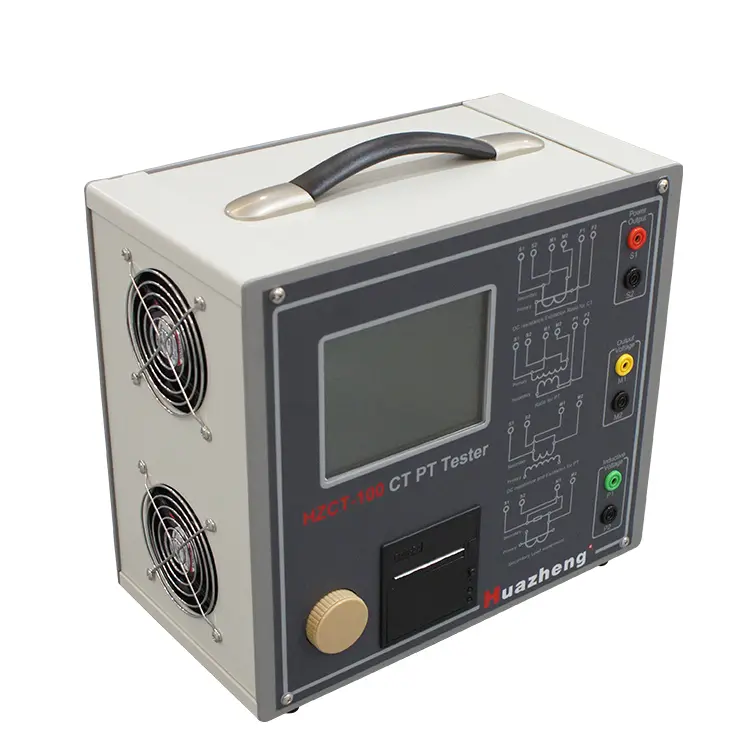

Transformer CT PT Tester merupakan produk terbaru yang dikembangkan berdasarkan masukan dari pelanggan serta kajian teori yang mendalam. Instrumen ini dikembangkan dari Automatic FA Series Transformer Tester General yang telah diproduksi perusahaan kami dan banyak digunakan serta mendapatkan respons positif dari pelanggan.
Dengan mengadopsi DSP dan ARM berperforma tinggi serta teknologi manufaktur canggih, instrumen ini menawarkan kinerja yang stabil dan andal, fitur lengkap, tingkat otomatisasi tinggi, serta efisiensi pengujian yang tinggi. Instrumen ini merupakan peralatan pengujian profesional untuk pemeriksaan CT dan PT transformator di industri ketenagalistrikan.
1.1 Karakteristik
★ Fungsi Pengujian Lengkap
Tidak hanya memenuhi kebutuhan pengujian berbagai jenis CT (Current Transformer), termasuk CT kelas TP, seperti karakteristik eksitasi (karakteristik volt-ampere), rasio, polaritas, resistansi belitan sekunder, beban sekunder (secondary burden), kesalahan rasio, dan pergeseran fasa, tetapi juga dapat digunakan untuk pengujian berbagai jenis PT (Potential Transformer), meliputi karakteristik eksitasi unit elektromagnetik, rasio, polaritas, resistansi belitan sekunder, kesalahan rasio, dan pergeseran fasa.
★ Perhitungan Parameter CT dan VT Otomatis
Instrumen dapat secara otomatis menghitung berbagai parameter CT dan VT, termasuk tegangan dan arus knee point, kurva kesalahan 10%, Accuracy Limit Factor (ALF), Instrument Security Factor (FS), konstanta waktu sekunder (Ts), koefisien remanensi (Kr), induktansi jenuh dan tidak jenuh, serta parameter lainnya.
★ Memenuhi Berbagai Standar Pengujian Transformator
Pengujian memenuhi standar transformator seperti IEC 60044, GB 1208-1, dan GB 16847 (IEC 60044-6). Instrumen dapat secara otomatis memilih standar pengujian yang sesuai berdasarkan jenis dan kelas transformator yang diuji.
★ Metode Pengujian Frekuensi Rendah
Menggunakan prinsip metode pengujian frekuensi rendah (low-frequency test method) yang canggih dan mampu memenuhi kebutuhan pengujian CT dengan tegangan knee point hingga 30 kV.
★ Antarmuka Ramah Pengguna
Dilengkapi antarmuka grafis yang sederhana, intuitif, dan mudah digunakan, dengan dukungan antarmuka bahasa Mandarin.
★ Penyimpanan dan Ekspor Data
Instrumen dapat menyimpan hingga 2.000 set data pengujian dan data tidak akan hilang meskipun terjadi pemadaman listrik. Setelah pengujian selesai, data dapat disalin ke komputer menggunakan USB flash drive untuk analisis lebih lanjut dan dikonversi menjadi laporan dalam format Word.
★ Pengujian Cepat dan Praktis
Proses pengujian sederhana dan mudah. Dengan satu kali pengoperasian, pengguna dapat menyelesaikan pengujian resistansi sekunder CT, karakteristik eksitasi, rasio, dan polaritas.
★ Ringan dan Mudah Dibawa
Memiliki desain yang ringkas dan bobot kurang dari 9 kg, sehingga mudah dibawa dan sangat sesuai untuk digunakan dalam pengujian di lapangan.
Technical Parameter
| Usage | Class P/TP CT & VT | |
| Output | 0~180Vrms，12Arms，18A（peak value） | |
| CT Ratio | Range | 1~30000 |
| accuracy | ±0.2% | |
| PT Ratio | Range | 1~30000 |
| accuracy | ±0.2% | |
| Phase | Range | ±5min |
| accuracy | 0.5min | |
| DC resistance | Range | 0~300Ω |
| accuracy | 2%±2mΩ | |
| Burden | Range | 0~300VA |
| accuracy | 2%±0.2VA | |
| Power supply | AC220V±10%，50Hz | |
| Environmental Conditions | Operating temperature :-10οC ~50οC,Humidity :≤90% | |
| Weight and Dimensions | Dimensions:340 mm×300 mm×150mm,Weight<9kg | |
