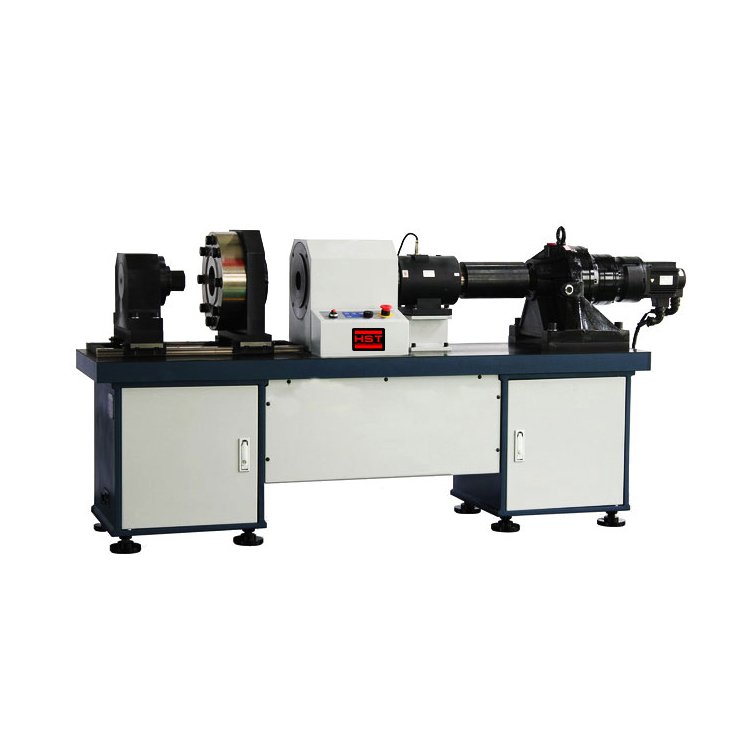

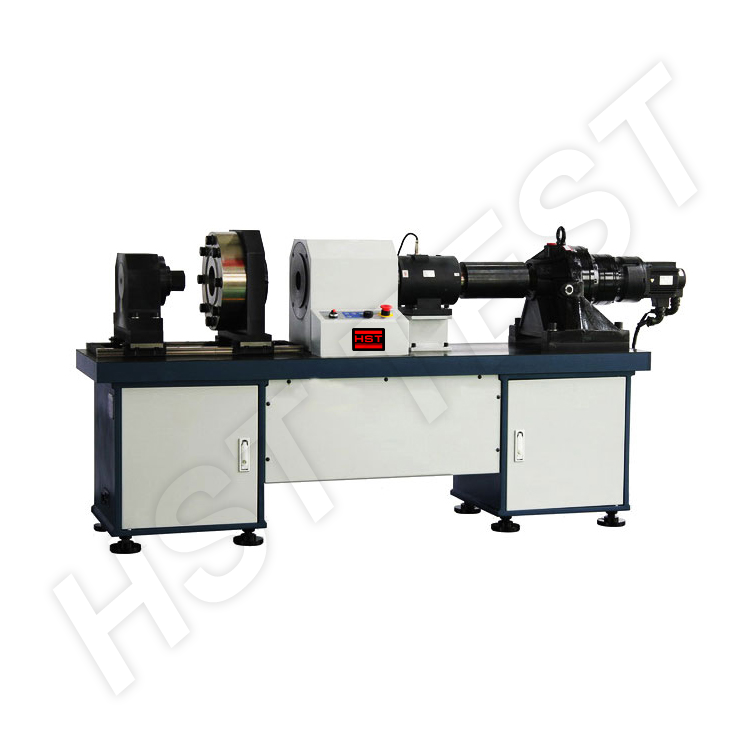

Computer Controlled Bolt nut torsion testing machine
Mesin pengujian ini terutama digunakan untuk mengukur gaya aksial (axial force) dan torsi (torque) atau koefisien torsi (torque coefficient) pada pasangan sambungan baut berkekuatan tinggi (high strength bolt connection pair) dengan kepala heksagonal besar.
Peralatan ini menggunakan sistem pembebanan otomatis dengan cycloidal needle wheel reducer, linear guideway impor, serta antarmuka operasi komputer berbahasa penuh. Sistem dikendalikan oleh mikrokomputer otomatis untuk proses pengencangan, pelepasan, dan reset dengan fungsi indikator pintar, sehingga pengoperasian menjadi lebih mudah, cepat, dan efisien.
Ketika gaya aksial mencapai nilai standar yang telah ditentukan, alat akan secara otomatis merekam data pengujian. Sistem komputer akan menghitung secara otomatis:
- Nilai rata-rata gaya aksial
- Nilai rata-rata koefisien torsi
- Standar deviasi
- Koefisien variasi sampel
Hasil pengujian dapat ditampilkan dalam bentuk koefisien torsi output, kurva gaya aksial, kurva torsi, serta data pengujian lainnya.
Selain itu, sistem memiliki fungsi:
- Pengaturan parameter pengujian
- Kalibrasi alat
- Pencetakan laporan data
- Output hasil pengujian
| Parameter | Spesifikasi |
|---|---|
| Jenis alat | High Strength Bolt Torque Test Bench |
| Tegangan listrik | 380V |
| Daya | 2.0 kW |
| Gaya aksial pengujian | 40 – 1000 kN |
| Torsi pengujian | 100 – 5000 Nm |
| Spesifikasi baut yang diuji | Baut hexagonal besar M16 – M39 (torsi, gaya aksial, dan koefisien torsi) |
| Diameter baut shear torsion | M16 – M30 |
| Kelas kekuatan baut | 8.8 – 12.9 |
| Panjang baut yang diuji | 60 – 480 mm |
| Kesalahan indikasi gaya aksial | ±1% |
| Repeatability gaya aksial | 1% |
| Resolusi gaya aksial | 0.1 kN |
| Zero drift alat gaya aksial (2 jam) | ±5 × 10⁻⁴ FS |
| Kesalahan indikasi torsi | ±1% |
| Repeatability torsi | 1% |
| Resolusi torsi | 0.1 Nm |
Standar Pengujian | Computer Controlled Bolt Nut Torsion Testing Machine
Mesin Computer Controlled Bolt Nut Torsion Testing Machine memenuhi berbagai standar internasional untuk pengujian gaya aksial, torsi, dan koefisien torsi pada baut berkekuatan tinggi (high strength bolt). Standar ini digunakan untuk memastikan kualitas, keamanan, dan performa sambungan baut pada berbagai aplikasi industri.
Standar yang Digunakan
- ISO 16047 – Standar pengujian karakteristik torsi dan gaya penjepitan (clamping force) pada sambungan baut dan mur berkekuatan tinggi.
- EN 14399-2 – Standar sistem baut struktural berkekuatan tinggi untuk sambungan baja prategang, termasuk persyaratan pengujian torsi dan gaya aksial.
- DIN 2510-5 – Standar sambungan baut dengan karakteristik mekanik dan persyaratan pengujian.
- DIN 2510-6 – Standar komponen baut tegangan tinggi dan metode pengujian sambungan.
- ASTM A320 / A320M – Standar spesifikasi baut dan komponen pengikat baja paduan untuk penggunaan suhu rendah.
- ASTM A325 – Standar spesifikasi baut struktural berkekuatan tinggi untuk sambungan baja.
