Kondisi Penggunaan
- Ketinggian tempat: $\le 1000\text{ m}$
- Suhu lingkungan: $-25^\circ\text{C} \sim +45^\circ\text{C}$
- Kelembapan relatif: $\le 90\%$ (pada suhu $20^\circ\text{C}$)
- Perbedaan suhu harian maks.: $\le 25^\circ\text{C}$
- Kemampuan anti-seismik: $\le$ Intensitas 8
- Lokasi instalasi: Indoor (dalam ruangan)
- Bentuk gelombang catu daya: Gelombang sinus aktual dengan tingkat distorsi $< 5\%$
Standar yang Diikuti
- GB / T 311.1: Isolasi dan koordinasi peralatan transmisi dan transformasi tegangan tinggi.
- GB / T 16927.1: Teknologi uji tegangan tinggi Bagian 1: Persyaratan uji umum.
- GB / T 16927.2: Teknologi uji tegangan tinggi Bagian 2: Sistem pengukuran.
- GB / T 16896.1: Perekam digital untuk uji dampak tegangan tinggi.
- JB / T 7616: Uji tahan guncangan insulator saluran tegangan tinggi.
- DL / T 557: Uji dampak gelombang curam insulator saluran tegangan tinggi (definisi, metode uji, dan kriteria).
- ZBF 24001: Implementasi terperinci dari uji tegangan impuls.
Nilai Parameter Pengenal
- Tegangan nominal: $900\text{ kV}$
- Tegangan pengenal: $150\text{ kV}$
- Energi nominal: $67.6\text{ kJ}$
- Total kapasitansi impuls: $0.167\ \mu\text{F}$ (kapasitor pulsa tunggal $2.0\ \mu\text{F} / 75\text{ kV}$, total 12 buah)
- Jumlah total tingkatan: 6 tingkat
- Parameter bentuk gelombang standar:
- Full lightning surge voltage (Tegangan surga petir penuh): Waktu muka gelombang $1.2\ \mu\text{s} \pm 30\%$, waktu ekor gelombang $50\ \mu\text{s} \pm 20\%$. Faktor pemanfaatan tegangan $> 85\%$ ($> 90\%$ pada tanpa beban $300\text{ pF}$).
- Standard cut-off (Pemotongan standar): Waktu potong $2-6\ \mu\text{s}$, koefisien zero-crossing $\le 0.3\%$, faktor pemanfaatan tegangan $> 85\%$.
- Tegangan output minimum: Lebih besar dari $10\%$ tegangan nominal.
- Durasi penggunaan: Di atas $70\%$ tegangan pengenal, operasi kontinu dapat dilakukan setelah pengisian dan pengosongan setiap $120\text{ detik}$; di bawah $70\%$, setiap $60\text{ detik}$.
Komponen Utama

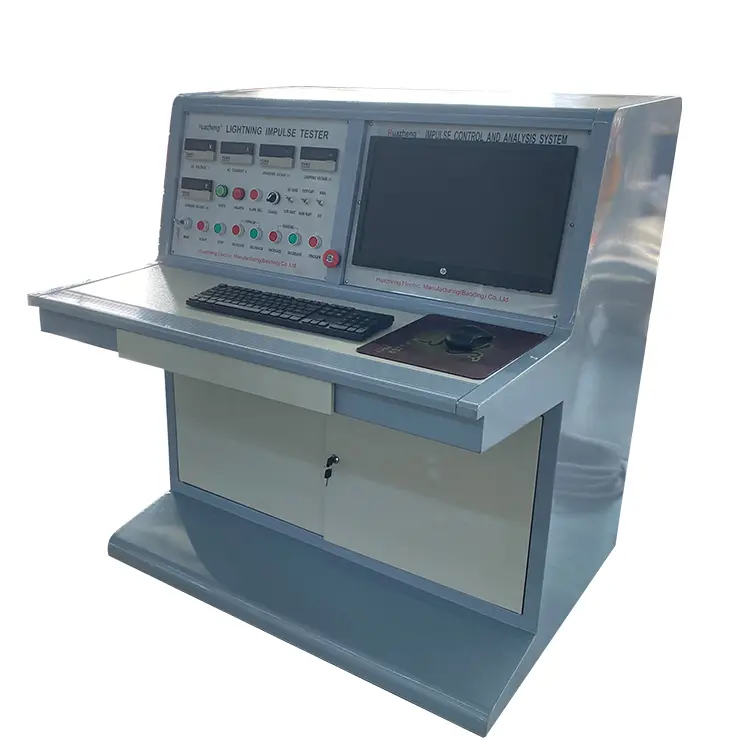

1. Bagian Pengisian DC (DC Charging Part)
- Menggunakan perangkat pengisian arus konstan dengan trafo pengisian berinsulasi rendaman oli (tegangan sekunder $80\text{ kV}$, kapasitas pengenal $5\text{ kVA}$, primer $220\text{V}$).
- Tumpukan silikon penyearah tegangan tinggi $2\text{DL}-200\text{ kV} / 200\text{ mA}$ dengan pembalikan tegangan tahan $200\text{ kV}$. Polaritas pengisian dapat dialihkan secara otomatis.
- Metode pengisian arus konstan asimetris unilateral dengan akurasi penyesuaian $1\%$ (ketidakstabilan $\le \pm 1\%$).
- Dilengkapi 2 pembagi tegangan resistansi DC ($75\text{ kV}$, $200\text{ M}\Omega$, resistor film logam rendaman oli).
- Sakelar pembumian otomatis menggunakan mekanisme elektromagnet dan resistor pelindung untuk mengamankan kapasitor utama saat pengujian dihentikan.

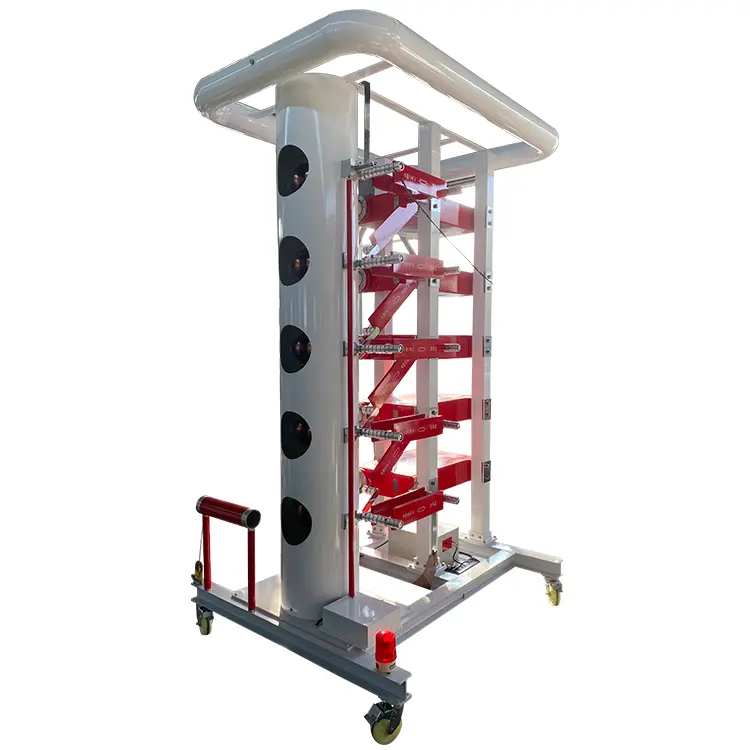

2. Bagian Bodi Utama (Body Part)
- Struktur menara 4 kolom (four-column structure) sebanyak 6 tingkat yang disusun modular agar mudah dibongkar dan diperiksa kestabilannya.
- Setiap tingkat mencakup 2 kapasitor pulsa rendaman oli cangkang besi MWF75-2.0, resistor kepala gelombang, resistor ekor gelombang, serta celah bola pemantik (ignition ball gap) yang tertutup rapat dan dapat disesuaikan otomatis menggunakan udara bersih/kering.
- Ketahanan insulasi mekanis dan elektrik antar-tingkat mampu menahan tegangan DC $165\text{ kV}$ tanpa pelepasan muatan.
- Dilengkapi tangga insulasi panjat (climbing insulated ladder) dengan kapasitas beban $120\text{ kg}$, sistem pembumian pengaman menyeluruh, serta penutup penyeimbang tekanan (pressure equalizing cover) berbentuk blok kura-kura aluminium di bagian puncak generator.
