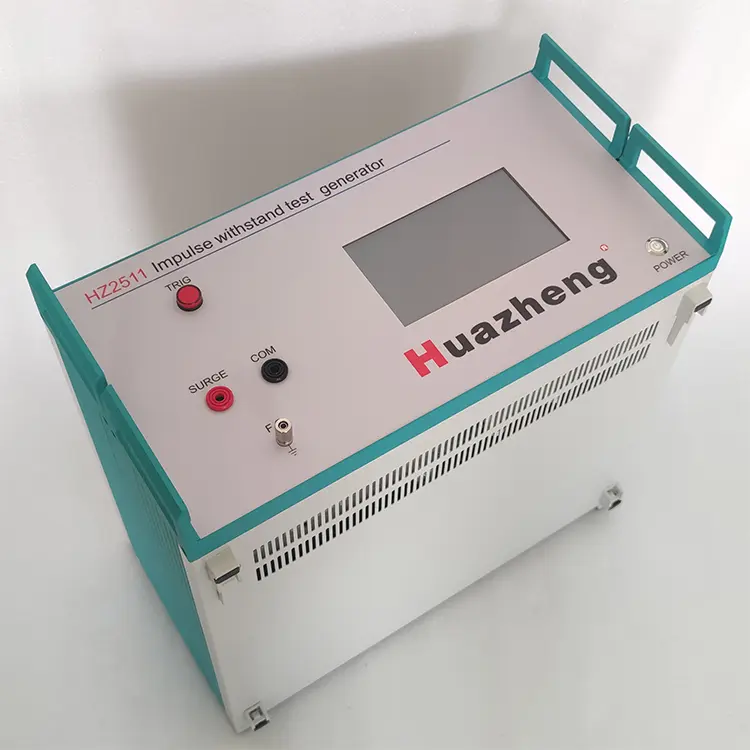

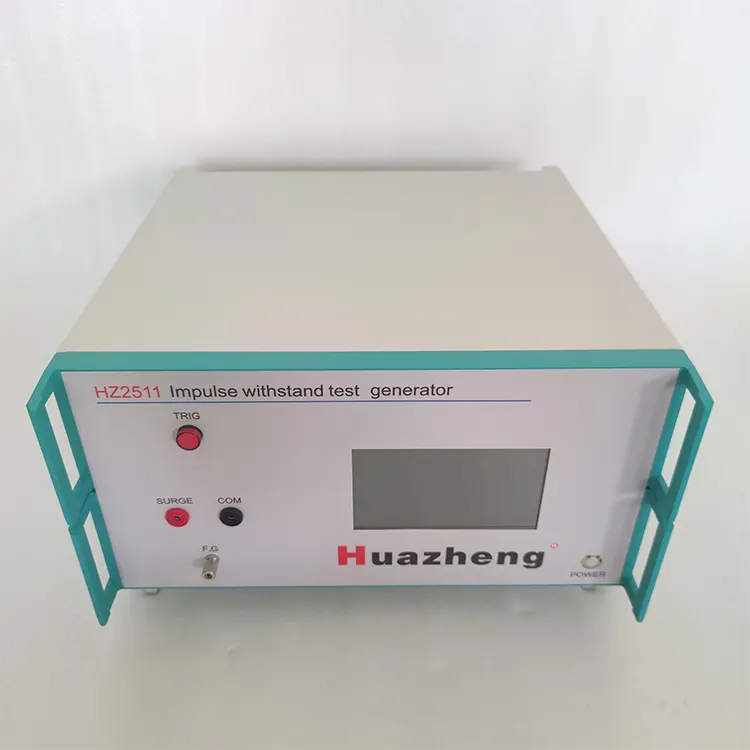

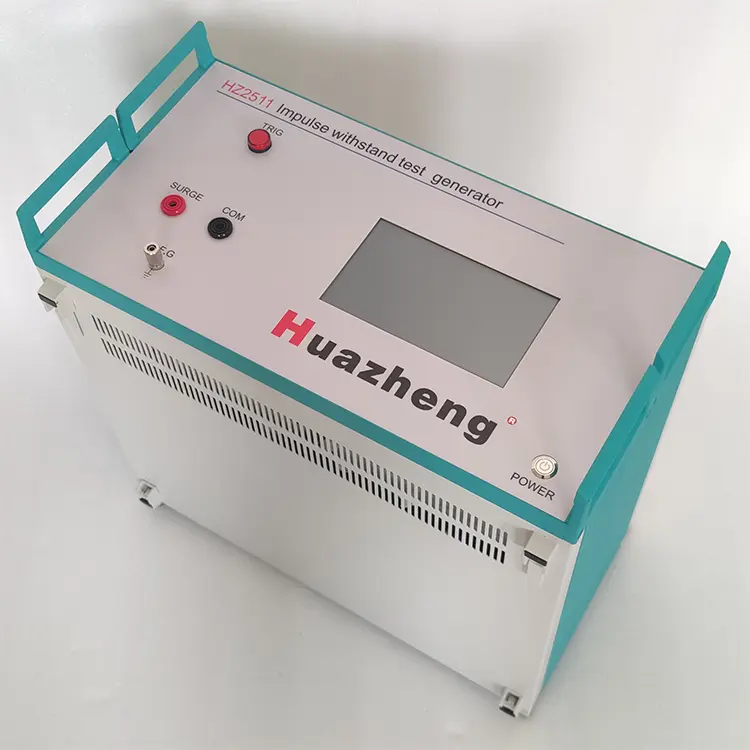

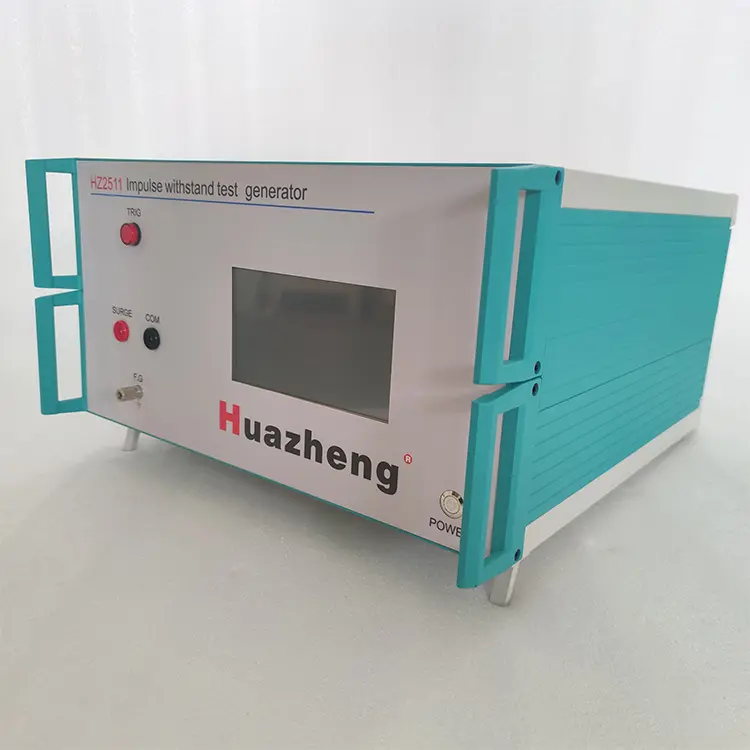

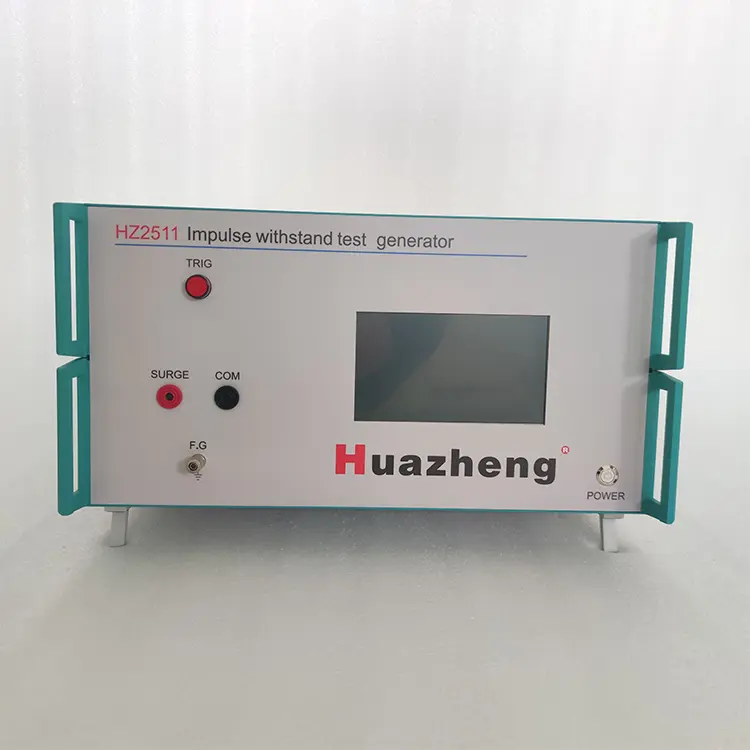

HZ2511 adalah penguji kontrol cerdas yang dirancang khusus untuk memverifikasi jarak bebas (electrical clearance), jarak rambat (creepage distance), dan berbagai properti insulasi lainnya pada relai listrik.
I. Kata Pengantar & Keamanan
1.1 Buletin Keamanan
- Jangan membongkar instrumen. Bagian internal tidak dapat diganti oleh pengguna.
- Jangan menyalakan atau mengoperasikan instrumen jika terdapat risiko ledakan.
- Instrumen harus digunakan di ruangan yang kering. Jika ditemukan kondensasi, harap keringkan generator sebelum menggunakannya.
- Sebelum menggunakan instrumen ini, pastikan pengkabelan (sambungan) sudah benar.
- Saat instrumen digunakan, terdapat tegangan catu daya atau tegangan tinggi yang berbahaya di dalam instrumen dan soket panel. Kontak langsung maupun tidak langsung melalui benda basah dapat membahayakan keselamatan secara fatal.
- Saat menyambungkan atau melepas kabel/saluran uji apa pun, pastikan instrumen telah berhenti beroperasi.
- Sakelar daya utama harus dimatikan sebelum memasang atau melepas kabel daya.
- Untuk memastikan pengoperasian instrumen yang aman, apabila sekring pada instrumen putus, harap ganti dengan sekring dari jenis dan spesifikasi yang sama.
1.2 Standar Acuan
- IEC 60255-5: Electrical relays Part 5: Insulation tests for electrical relays (Relai listrik Bagian 5: Uji insulasi untuk relai listrik).
II. Fitur Generator Uji Tahan Impuls (Impulse Withstand Generator)
- Menerapkan teknologi kontrol terprogram agar sistem kontrol mampu mencapai otomatisasi dan pengukuran cerdas yang sangat padat serta memiliki keandalan tinggi.
- Komponen utama menggunakan suku cadang impor berkualitas tinggi untuk menjamin kestabilan dan keandalan output.
- Antarmuka operasional menggunakan layar sentuh LCD besar berukuran 7,0 inci untuk pemrograman yang fleksibel. Layar menampilkan status dan pengaturan pengujian saat ini, serta memungkinkan pengujian yang dijeda untuk dilanjutkan menggunakan pengaturan sebelumnya.
III. Data Teknis
| Parameter Teknis | Spesifikasi |
| Polaritas Tegangan | Positif, negatif, positif dulu kemudian negatif, negatif dulu kemudian positif |
| Tegangan Uji | $500 \sim 12000\text{V} \pm 10\%$ |
| Bentuk Gelombang Tegangan | $1.2 \pm 30\%\ \mu\text{s}$, $50 \pm 20\%\ \mu\text{s}$ |
| Impedansi Output | $500\ \Omega$ ($\pm 10\%$) |
| Interval Waktu | $3 \sim 9999$ detik |
| Jumlah Pengujian | $1 \sim 9999$ kali |
IV. Pemeliharaan
- Jika instrumen tidak digunakan dalam waktu lama, bersihkan debu secara berkala dan hubungkan ke sumber listrik untuk memastikan perangkat berfungsi normal.
- Saat menyentuh layar LCD, hindari penggunaan benda tajam atau tekanan berlebihan guna mencegah kerusakan layar serta memperpanjang masa pakainya.
- Instrumen harus dikirim secara berkala ke lembaga metrologi terkait untuk menjalani pemeriksaan dan kalibrasi.
V.Packing List
| No. | Item | Qty |
| 1 | HZ2511 | 1 |
| 2 | Fuse 3A | 2 |
| 3 | Power-line 1.8m | 1 |
| 4 | The red test line (6m㎡×1m) | 1 |
| 5 | The black test line （6m㎡×1m） | 1 |
| 6 | Ground wire(4m㎡×1.5m) | 1 |
