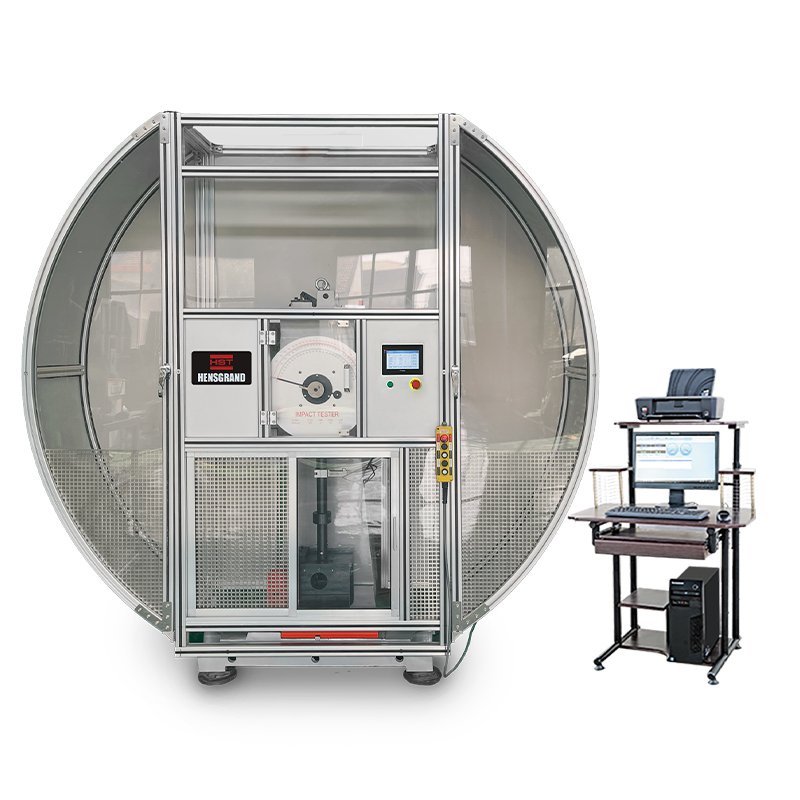

Mesin Uji Impak HST JBW-500XJ dengan Kontrol Komputer untuk Pengujian Izod & Charpy
Aplikasi:
Mesin Uji Impak Pendulum HST JBW-500XJ dengan Kontrol Komputer merupakan mesin uji impak berperforma tinggi yang dirancang untuk melakukan pengujian menggunakan metode Charpy dan Izod pada material logam. Alat ini mampu mengukur energi serap impak dan ketahanan material terhadap patah akibat benturan secara akurat dan konsisten.
Dilengkapi dengan layar komputer, mesin ini dapat menampilkan hasil pengujian, grafik (kurva) pengujian, serta data analisis secara real-time, sehingga memudahkan operator dalam melakukan evaluasi dan dokumentasi hasil pengujian.
Mesin ini dirancang untuk memenuhi kebutuhan pengujian impak sesuai dengan standar internasional ASTM E23, ISO, DIN, dan EN, sehingga menghasilkan pengujian yang presisi, andal, dan sesuai dengan persyaratan industri global. Desain mekanis yang inovatif memberikan kombinasi antara akurasi tinggi, keandalan, dan efisiensi biaya, menjadikannya pilihan ideal untuk berbagai aplikasi pengujian material.
HST JBW-500XJ banyak digunakan oleh universitas, industri otomotif, industri kedirgantaraan (aerospace), laboratorium penelitian dan pengembangan (R&D), pabrik baja, serta laboratorium pengujian material untuk mendukung kegiatan Quality Control (QC), penelitian, pengembangan produk, dan pengujian karakteristik mekanik material logam.
Standar Pengujian:
Mesin Uji Impak HST JBW-500XJ mendukung pengujian Charpy dan Izod sesuai dengan standar internasional, sehingga menghasilkan data pengujian yang akurat, konsisten, dan dapat diandalkan.
Standar Pengujian Charpy
- ASTM E23 – Metode Standar Pengujian Impak Batang Berlekuk (Notched Bar) untuk Material Logam.
- ISO 148 – Material Logam – Metode Pengujian Impak Pendulum Charpy.
- ASTM A370 – Metode Pengujian dan Definisi untuk Pengujian Mekanik Produk Baja.
Standar Pengujian Izod
- ASTM E23 – Metode Standar Pengujian Impak Batang Berlekuk (Notched Bar) untuk Material Logam.
- BS 131 – Standar Inggris untuk Pengujian Impak Izod pada Material Logam.
Parameter Kinerja:
| MODEL | HST JBW-500XJ | |
| Impact energy (J) | Charpy test | 250,500 |
| Izod Test | 500 | |
| Notch Types | Charpy test | U and V-shaped notch |
| Izod Test | Only V-shaped notch | |
| Striking Point | Charpy test | Middle of material |
| Izod Test | The upper Tip of the material | |
| Impact speed (m/s) | Charpy test | 5.4m/s |
| Izod Test | 4.6868m/s | |
| Specimen and distance of pendulum contact wires to the symmetry of gap(mm) | Charpy test | 10±0.5 |
| Izod Test | 22±0.5 | |
| Pendulum preparing angle | 150° | |
| Distance between pendulum center and sample center (mm) | Charpy test | 750 |
| Izod Test | 600 | |
| Round angle of jaws (mm) | Charpy test | R1-R1.5 |
| Izod Test | R0.4 | |
| Round angle of striking edge (mm) | Charpy test | R2-R2.5 |
| Izod Test | R0.66 | |
| The impact blade thickness (mm) | Charpy test | 16 |
| Izod Test | 15-20 | |
| Size of specimen (mm) | Charpy test | 55*10*10 |
| Izod Test | 127 x 11.43 round bar for meta | |
| The angle of sample front and pendulum underside | 100±1° | |
| Size of specimen (mm) | 10×10×70～126mm square sample Φ11.43×71～127mm round sample | |
| Power supply | 3p 4-wire 380V 50Hz or specified | |
| Dimensions (mm) | 2144 x 736 x 1390 | |
| Weight(KG) | 750 | |
