Gambaran Umum Produk

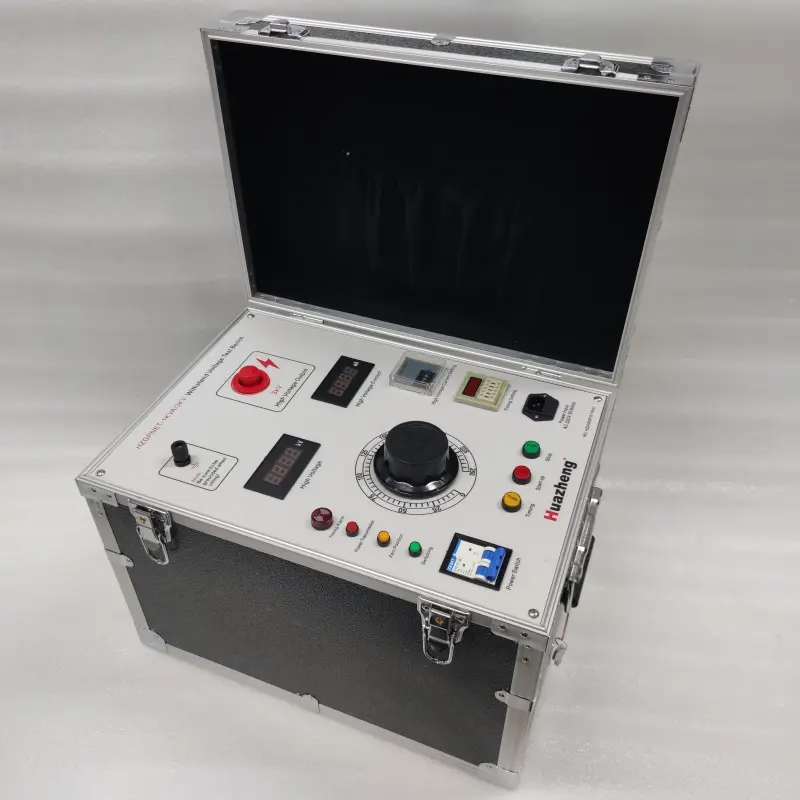

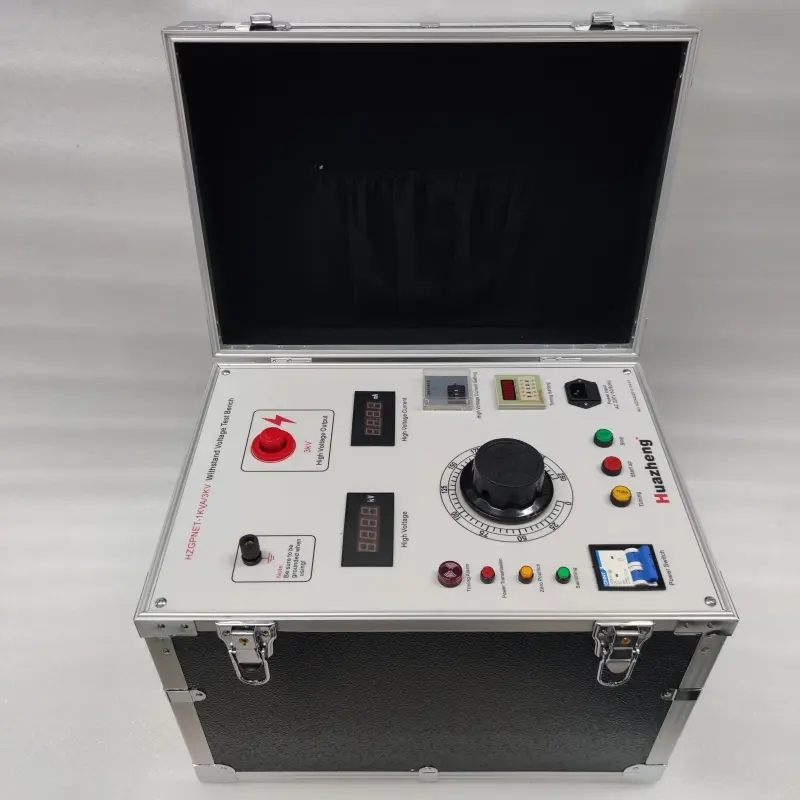

Instrumen ini memiliki desain menarik dengan tampilan tegangan output pada tabung digital yang jelas, intuitif, dan akurat. Pengaturan parameter dilakukan menggunakan papan tombol (keyboard) kecil untuk kemudahan pengoperasian. Menggabungkan desain terpadu antara kotak kontrol dan tegangan uji, perangkat ini dikenal sebagai booster AC/DC mini yang portabel dan ringan dengan sasis paduan aluminium yang kokoh terhadap interferensi. Alat ini berfungsi sebagai pengujian dasar bagi pembangkit listrik dan laboratorium untuk melakukan uji kekuatan dielektrik, menilai tingkat insulasi, mendeteksi cacat, serta mengukur kemampuan menahan tegangan lebih.
Fitur Kinerja Produk
- Tegangan tahan (withstand voltage) AC dapat ditingkatkan hingga $3\text{ kV}$ AC dengan arus $0.33\text{ A}$ AC.
- Dilengkapi dial digital untuk pengaturan waktu guna melindungi objek uji dari kerusakan akibat breakdown tak terduga.
- Tata letak voltmeter dan ammeter dirancang unik agar mudah dibaca sekilas oleh operator.
Indikator Teknis Produk
- Tegangan Kerja:$\text{AC } 220\text{V} \pm 10\%$
- Akurasi Pengujian: Arus AC: tingkat 1.5; Tegangan AC: tingkat 1.5
- Keluaran (Output): Daya $1\text{ kVA}$, Arus $0.33\text{ A}$ ($333\text{ mA}$ maks.), Tegangan $3\text{ kV}$
- Pengaturan Waktu:$0-99$ detik, $0-99$ menit, $0-99$ jam
Cara Penggunaan Produk
- Hubungkan kabel uji ke output produk uji dan pastikan ground terhubung andal menggunakan kawat tembaga telanjang minimal $2.5\text{ mm}^2$. Atur arus, lalu naikkan tegangan.
- Atur waktu menggunakan dial sebelum pengujian dimulai (maksimal $99$ detik). Jangan menekan tombol pengatur waktu secara sembarangan saat pengujian berjalan.
- Colokkan daya dan nyalakan sakelar. Pastikan lampu indikator daya (hijau) dan lampu nol (kuning) menyala. Jika lampu nol mati, kembalikan regulator tegangan ke posisi nol.
- Tekan tombol “Start” hingga lampu indikator output (merah) menyala.
- Naikkan tegangan secara cermat hingga mencapai tegangan uji, lalu aktifkan timer. Sistem akan memutuskan tegangan tinggi secara otomatis setelah waktu habis.
- Setelah selesai, kembalikan regulator ke posisi nol dan matikan sakelar daya.
Lingkungan Penggunaan & Perhatian Keselamatan
- Suhu Ambien:$0^\circ\text{C} \sim 40^\circ\text{C}$ | Ketinggian:$< 1000\text{ m}$ | Kelembapan:$< 85\%$
- Keselamatan Operasional: Wajib menggunakan stopkontak tiga lubang dengan pembumian yang benar, mengenakan sarung tangan isolasi, serta berdiri di atas alas isolasi. Pastikan kenop pengatur tegangan berada di posisi minimum sebelum menyalakan alat, serta hindari menyentuh kabel atau objek uji saat tegangan aktif.
