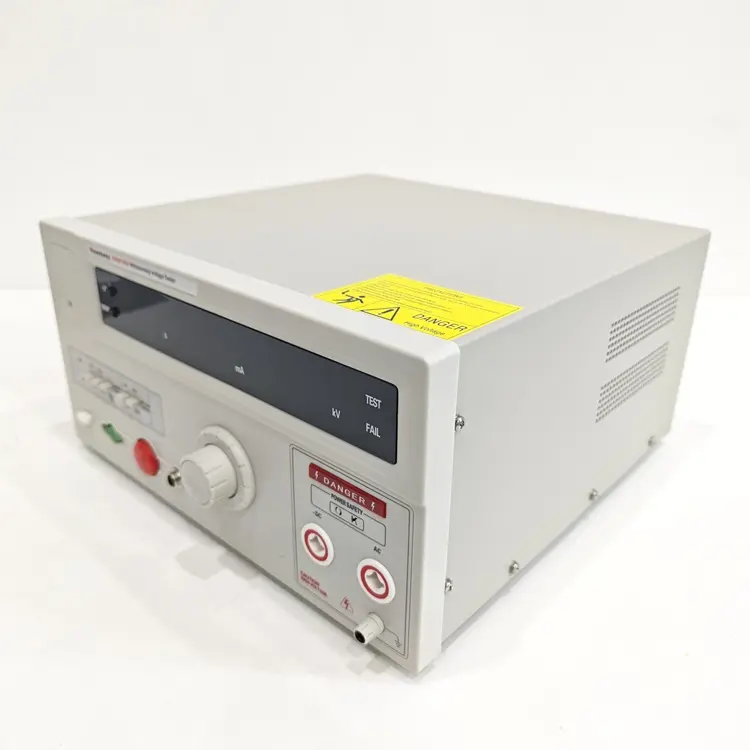

Pengantar Singkat & Fitur Seri CS267X
Seri penguji ketahanan tegangan (withstand voltage tester) CS267X dirancang sesuai dengan persyaratan standar keamanan internasional dan domestik seperti IEC, BS, UL, dan JIS. Dengan rentang tegangan uji dari $3\text{ kV}$ hingga $20\text{ kV}$ dan arus bocor $0$ hingga $200\text{ mA}$, instrumen ini ideal untuk menguji berbagai peralatan rumah tangga (white goods), catu daya, kabel, transformator, motor, hingga perangkat medis dan instrumen elektronik.
Sebagai model digital penuh (full digital model), seri ini (termasuk varian CS2670A, CS2671AX, CS2672CX, hingga CS2674AX) menghadirkan keunggulan mutakhir:
- Tampilan Digital Penuh: Tegangan uji dan waktu tunggu arus bocor (dwell time) ditampilkan secara digital, meningkatkan presisi hitung mundur hingga $\pm1\%$ dengan rentang hingga $99\text{ detik}$.
- Pengaturan Arus Bocor Fleksibel: Arus bocor dapat disesuaikan secara kontinu dari $0.1\text{ mA}$ hingga $100\text{ mA}$ untuk memenuhi berbagai standar keamanan.
- Fungsi Diperluas: Selain menguji insulasi, tampilan arus bocor digital dapat digunakan untuk mengukur tegangan balik dan arus bocor pada tumpukan penyerat silikon tegangan tinggi serta tabung tahan tegangan tinggi.
Teori Kerja
Penguji ketahanan tegangan (Withstand Voltage Tester) terdiri dari tiga bagian utama: rangkaian penaik tegangan tinggi, rangkaian deteksi arus bocor, dan meteran indikator.
- Rangkaian Penaik Tegangan Tinggi: Mengkalibrasi dan menghasilkan tegangan uji yang diperlukan sesuai pengaturan.
- Pengaturan Arus Bocor: Memungkinkan penentuan batas arus tembus (breakdown/protection current).
- Meteran Indikator: Menampilkan nilai tegangan uji dan arus bocor secara langsung.
Ketika objek yang diuji (DUT) mencapai waktu yang ditentukan di bawah pengaruh tegangan uji, instrumen akan memutus tegangan secara otomatis atau manual. Jika terjadi tembus listrik (breakdown) atau arus bocor melampaui batas yang diatur, instrumen secara otomatis akan memutuskan tegangan output dan memberikan peringatan untuk memastikan keamanan insulasi perangkat.
Standar Kepatuhan Internasional
Penguji ketahanan tegangan (withstand voltage tester) seri CS267X mematuhi berbagai standar keselamatan global terkemuka untuk memastikan keandalan operasional pada beragam jenis perangkat elektrik dan elektronik:
- IEC 60065: Keselamatan untuk peralatan elektronik audio, video, dan sejenisnya.
- IEC 60204-1: Keselamatan mesin.
- IEC 60335-1: Keselamatan peralatan listrik rumah tangga dan sejenisnya.
- IEC 60598-1: Keselamatan peralatan pencahayaan (lighting equipment).
- IEC 60601-1: Keselamatan peralatan elektromedik (medical electrical equipment).
- IEC 60950: Keselamatan peralatan teknologi informasi (ITE).
- IEC 61010-1: Keselamatan peralatan listrik untuk pengukuran, kontrol, dan penggunaan laboratorium.
- IEC 61131-2: Keselamatan untuk sistem otomasi (automatons).
1. Daftar Model dan Spesifikasi Utama
| Model | Pengujian ACW (Tegangan / Arus) | Pengujian DCW (Tegangan / Arus) |
| CS2670A | $5\text{ kV}$, $20\text{ mA}$ | — |
| CS2670A-1 | $5\text{ kV}$, $20\text{ mA}$ | — |
| CS2670AX | $5\text{ kV}$, $20\text{ mA}$ | — |
| CS2670Y | $5\text{ kV}$, $20\text{ mA}$ | — |
| CS2671AX | $10\text{ kV}$, $20\text{ mA}$ | $10\text{ kV}$, $10\text{ mA}$ |

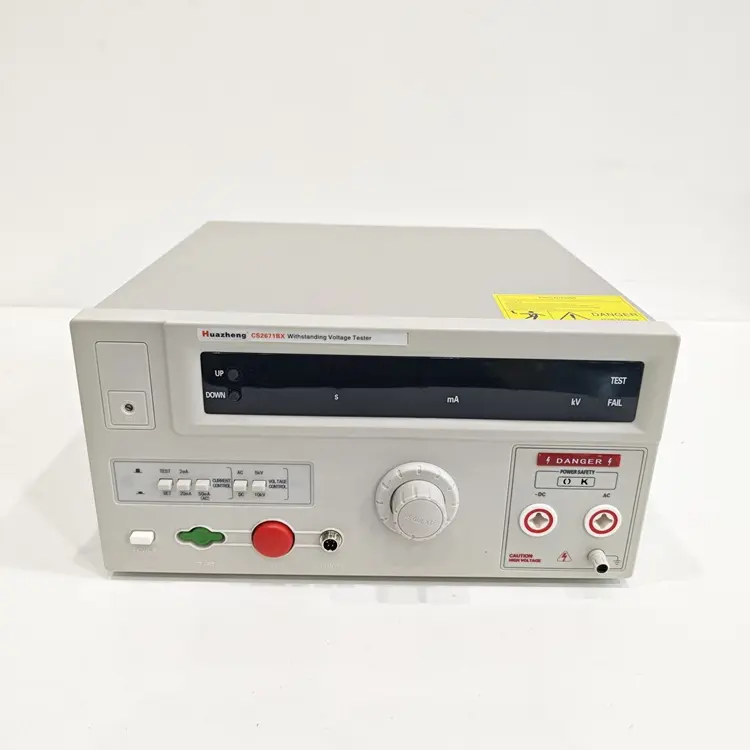

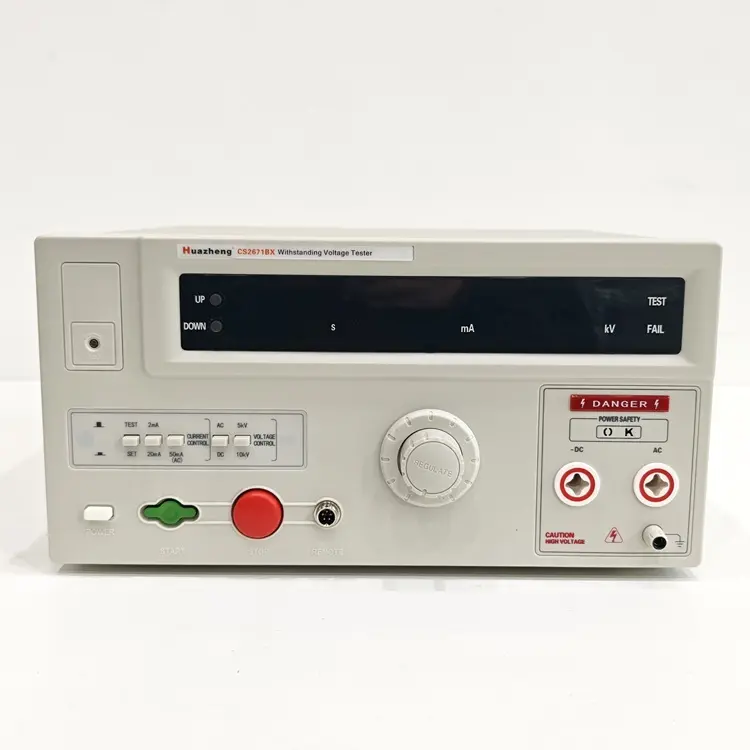

| CS2671BX | $10\text{ kV}$, $50\text{ mA}$ | $10\text{ kV}$, $20\text{ mA}$ |
| CS2671TX | $10\text{ kV}$, $100\text{ mA}$ | — |
| CS2672BX | $5\text{ kV}$, $100\text{ mA}$ | — |
| CS2672CX | $5\text{ kV}$, $100\text{ mA}$ | $5\text{ kV}$, $20\text{ mA}$ |
| CS2672DX | $5\text{ kV}$, $20\text{ mA}$ | $5\text{ kV}$, $10\text{ mA}$ |
| CS2673X | $5\text{ kV}$, $200\text{ mA}$ | — |

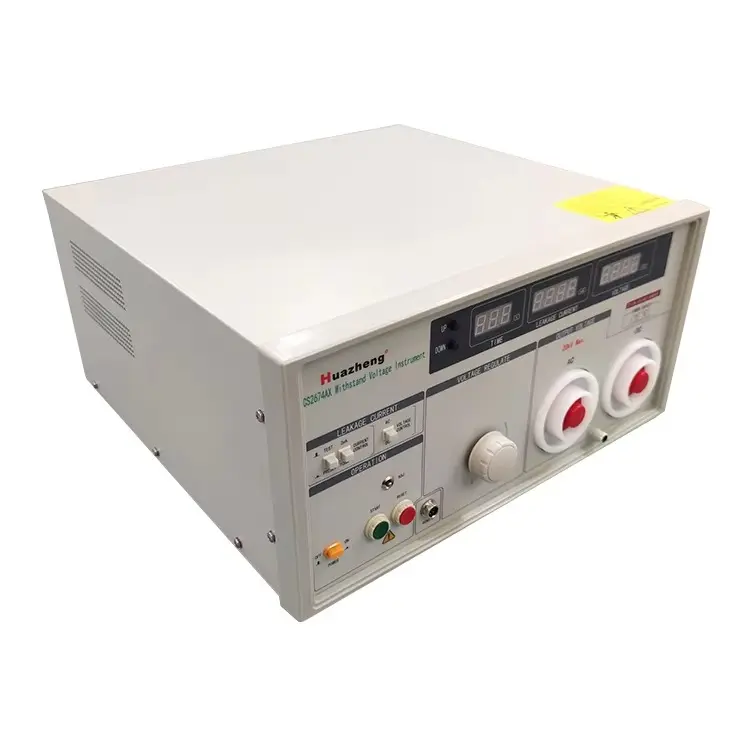

| CS2674AX | $20\text{ kV}$, $10\text{ mA}$ | $20\text{ kV}$, $10\text{ mA}$ |
2. Parameter Teknis Detail Berdasarkan Seri
Seri CS2670A / CS2670A-1 / CS2670AX / CS2670Y
- Output ACW: Tegangan $0.00 \sim 5.00\text{ kV}$; Daya maks. $100\text{VA}$ ($5.000\text{kV}/20\text{mA}$); Rentang arus $2\text{mA} / 20\text{mA}$.
- Bentuk Gelombang: Gelombang sinus (sine wave) dengan distorsi $\le 5\%$ (pada beban murni atau tanpa beban).
- Voltmeter: Rentang $0.00 \sim 5.00\text{ kV}$; Akurasi $\pm(5\% + 5\text{ digit})$; Resolusi $10\text{V}$ (Nilai RMS).
- Ammeter AC: Rentang $0.100\text{mA} \sim 20.00\text{mA}$; Resolusi $1\ \mu\text{A}$ ($2\text{mA}$), $10\ \mu\text{A}$ ($20\text{mA}$); Akurasi $\pm(5\% + 5\text{ digit})$.
- Timer: Rentang $0.0\text{s} \sim 999\text{s}$ (resolusi $0.1\text{s}$, akurasi $\pm(1\% + 50\text{ms})$).
Seri CS2672BX / CS2672CX / CS2672DX
- ACW Output: Tegangan $0.00 \sim 5.00\text{ kV}$; Daya maks. hingga $500\text{VA}$ (CS2672BX/CX) atau $100\text{VA}$ (CS2672DX); Arus maks. $100\text{mA}$ / $20\text{mA}$.
- DCW Output (untuk CS2672CX & CS2672DX): Tegangan $0.00 \sim 5.00\text{ kV}$; Daya maks. $100\text{VA}$ (CX) / $50\text{VA}$ (DX); Faktor riak $\le 5\%$.
- Ammeter & Voltmeter: Mendukung pengukuran AC dan DC dengan rentang arus bocor hingga $100.0\text{mA}$ (AC) dan $20.00\text{mA}$ (DC).
Seri CS2673X / CS2674AX
- Kapasitas Tinggi & Tegangan Tinggi: Dirancang untuk pengujian spesifik dengan output ACW hingga $20.00\text{ kV}$ pada CS2674AX dan arus ACW hingga $200\text{ mA}$ pada CS2673X.
- Fitur Antarmuka: Dilengkapi dengan port PLC dan antarmuka jarak jauh (remote interface) untuk otomatisasi pengujian industri skala besar.
