Overview

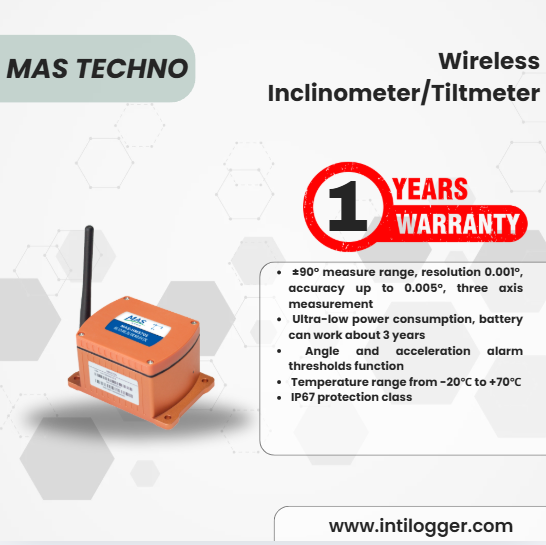

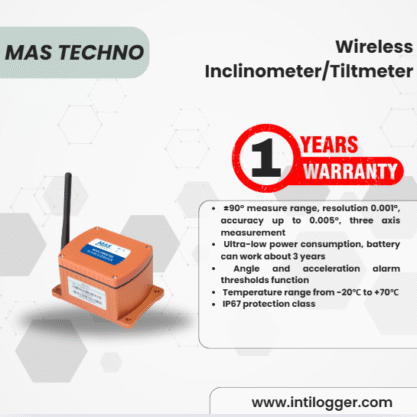

HMS705 low-power wireless inclinometer adalah inclinometer nirkabel berdaya rendah yang dirancang khusus untuk mengukur sudut kemiringan berbagai jenis struktur. Alat ini dapat digunakan untuk pemantauan kemiringan rekayasa sipil seperti galian dalam, gedung, jembatan, struktur baja, bangunan berisiko, tebing rawan longsor, bendungan, sumur tambang, menara besi, caisson, tiang pancang, sheet pile, dermaga, hingga platform parkir kapal.

Inclinometer ini menggunakan sensor kemiringan MEMS tiga sumbu berpresisi tinggi, dengan prinsip pengukuran diferensial, teknologi kompensasi noise, dan kompensasi suhu, sehingga mampu menjaga akurasi dan resolusi pengukuran secara konsisten.

Untuk komunikasi data, HMS705 mengadopsi LTE Cat1 yang memiliki keunggulan konsumsi daya rendah, biaya efisien, latensi rendah, jangkauan jaringan luas, serta kecepatan komunikasi lebih stabil. Perangkat ini juga dilengkapi dengan baterai lithium sulfite chloride berkapasitas besar 19AH, dengan konsumsi daya siaga hanya 60uA, sehingga mampu bertahan lama di lapangan.

Selain itu, alat ini memiliki perlindungan komprehensif seperti proteksi hubung singkat, tegangan tinggi sesaat, polaritas terbalik, dan proteksi lonjakan arus. Hal ini menjadikan HMS705 sangat andal digunakan di berbagai kondisi lingkungan industri yang keras.

Karakteristik

• Rentang pengukuran ±90°, resolusi 0.001°, dengan akurasi hingga 0.005°, mendukung pengukuran tiga sumbu.
• Konsumsi daya ultra-rendah, baterai dapat bertahan hingga ±3 tahun.
• Dilengkapi fungsi alarm ambang batas sudut dan percepatan.
• Rentang suhu operasi: -20℃ hingga +70℃.
• Kelas perlindungan IP67, tahan air dan debu, cocok untuk penggunaan luar ruang.

Skenario Aplikasi

• Monitoring kemiringan struktur penahan galian dalam (foundation pit).
• Pemantauan kemiringan bangunan.
• Monitoring kemiringan jembatan.
• Pemantauan kemiringan menara (tower tilt monitoring).
• Monitoring kemiringan turbin angin (wind turbine tilt monitoring).

Spesifikasi – MAS-HMS705 Low-Power Wireless Tiltmeter

Parameter Kinerja

• Rentang Pengukuran: ±90°
• Sumbu Pengukuran: X, Y, Z
• Akurasi Pengukuran:
  • < ±15° : 0.005°
  • ±15° : 0.01°
• Resolusi: 0.001°
• Cakupan Operator: China Mobile, Unicom, Telecom
• Standar Komunikasi Nirkabel: LTE Cat1
• Frekuensi LTE-FDD: B1, B3, B5, B8
• Frekuensi LTE-TDD: B34, B38, B39, B40, B41 (140 MHz)
• Protokol yang Didukung: TCP, UDP, MQTT
• Rentang Akselerasi: ±2 g
• Zero Bias Error: <0.002 g
• Bandwidth Respons: 20 Hz
• Non-linearitas: <0.1 %FS
• Sensitivitas Lintas Sumbu: 1%
• Frekuensi Resonansi: 2.4 kHz
• Koefisien Suhu Nol: 0.0004 °/℃ (-20 ~ 70 ℃)
• Kompatibilitas Elektromagnetik: Sesuai EN61000 dan GBT17626
• MTBF (Waktu Bebas Gangguan Rata-rata): ≥ 98.000 jam
• Resistansi Isolasi: ≥ 100 MΩ
• Ketahanan Benturan: 10g @ 11ms, triaxial (half sine wave)
• Anti-getaran: 10 grms, 10 ~ 1000Hz
• Kelas Perlindungan Air: IP67
• Berat: ≤ 550 g (tanpa kabel)

Parameter Listrik

• Tegangan Catu Daya: 2.5 V (min) – 3.8 V (tipikal) – 5 V (maks)
• Kapasitas Baterai Internal: 19AH
• Arus Kerja: 80 mA (standar)
• Arus Saat Mengirim Data: 2 A
• Arus Siaga: 300 µA (standar)
• Suhu Operasional: -20℃ ~ 70℃
• Suhu Penyimpanan: -20℃ ~ 70℃
