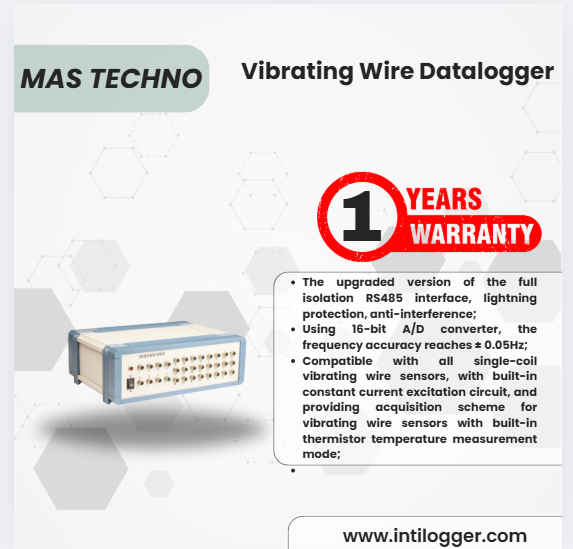

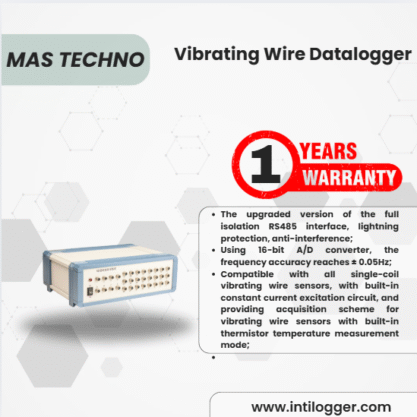

Overview
Instrumen ini menggunakan mikroprosesor 32-bit terbaru dengan algoritma FFT (Fast Fourier Transform) berperforma tinggi untuk menghitung frekuensi secara akurat dari sinyal frekuensi yang dihasilkan sensor vibrating wire.
Perangkat memiliki tingkat integrasi tinggi, performa anti-interferensi yang kuat, serta dilengkapi antarmuka standar umum RS485 dan desain perlindungan petir pada antarmuka. Dengan demikian, data logger ini dapat beroperasi dengan aman dan stabil meskipun dalam kondisi kerja yang keras.
Instrumen akuisisi ini mengirimkan sinyal frequency sweep atau pulse excitation melalui prosesor untuk membangkitkan osilasi pada kawat baja. Osilasi kawat baja tersebut kemudian menghasilkan gaya gerak listrik terinduksi. Sinyal yang dihasilkan diproses melalui rangkaian pengkondisian sinyal, termasuk penyaringan dan penguatan, lalu sinyal yang sudah diperkuat dikumpulkan dan diproses lebih lanjut.
Karakteristik
- Versi terbaru dengan antarmuka RS485 isolasi penuh, dilengkapi perlindungan petir dan anti-interferensi.
- Menggunakan konverter A/D 16-bit, dengan akurasi frekuensi hingga ±0,05Hz.
- Kompatibel dengan semua sensor vibrating wire single-coil, dilengkapi rangkaian eksitasi arus konstan bawaan, serta mendukung skema akuisisi untuk sensor vibrating wire dengan mode pengukuran suhu thermistor internal.
- Untuk mengatasi gangguan frekuensi daya, ditambahkan power frequency notch filter guna meningkatkan kemampuan anti-interferensi sinyal.
Spesifikasi Teknis – VWLog Series
| Kategori | VWLog-8/16/32 | VWLog-8/16-D |
|---|---|---|
| Tipe Kanal | 8 / 16 / 32 | 8 / 16 |
| Parameter Pengukuran | Frekuensi, Suhu | Frekuensi, Suhu |
| Metode Eksitasi | Pulse | Pulse |
| ADC | 16 bit | 12 bit |
Frekuensi
| Parameter | VWLog-8/16/32 | VWLog-8/16-D |
|---|---|---|
| Rentang Pengukuran | 400Hz ~ 3800Hz | 400Hz ~ 3800Hz |
| Resolusi | 0,01Hz | 0,02Hz |
| Akurasi | ±0,05Hz | ±0,05Hz |
| Akurasi Basis Waktu | ±30ppm | ±30ppm |
Suhu
| Parameter | VWLog-8/16/32 | VWLog-8/16-D |
|---|---|---|
| Jenis Sensor | Sensor suhu digital / Thermistor | Sensor suhu digital / Thermistor |
| Rentang Pengukuran | -55℃ ~ 125℃ / -20℃ ~ 150℃ | -55℃ ~ 125℃ / -20℃ ~ 150℃ |
| Resolusi | 0,01℃ | 0,01℃ |
| Akurasi | ±0,5℃ | ±0,5℃ |
Penyimpanan
| Parameter | VWLog-8/16/32 | VWLog-8/16-D |
|---|---|---|
| Flash | 32MB | 16MB |
| Kapasitas Data | 1000k | 500k |
Komunikasi
| Parameter | VWLog-8/16/32 | VWLog-8/16-D |
|---|---|---|
| Metode Komunikasi | RS485 | RS485 |
| Parameter RS485 | 9600 baud, 8 bit, 1 stop, tanpa parity | 9600 baud, 8 bit, 1 stop, tanpa parity |
Fisik
| Parameter | VWLog-8/16/32 | VWLog-8/16-D |
|---|---|---|
| Rentang Suhu Operasional | -40℃ ~ 85℃ | -40℃ ~ 85℃ |
| Catu Daya | DC12V / 2A | DC12V / 1A |
| Arus Statis | 130mA @25℃ | 35mA @25℃ |
| Konektor Sensor | Quick plug | Terminal plug-in |
| Berat | 2,3kg | 0,5kg |
| Dimensi (P × L × T) | 310mm × 220mm × 105mm | 210mm × 100mm × 30mm |
