Overview

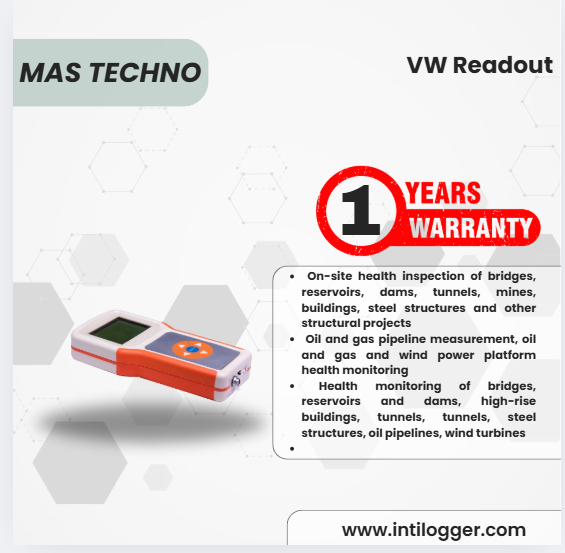

HVLog-s/f handheld vibrating wire readout adalah instrumen akuisisi data sensor vibrating wire untuk pemeriksaan manual. Alat ini dirancang untuk mengakuisisi sinyal frekuensi dan sinyal temperatur dari berbagai single coil vibrating wire sensors, seperti:

• Vibrating wire strain gauges
• Steel bar meters
• Piezometers / pore water pressure meters
• Crack meters
• Axial force meters
• Anchor cable meters
• Earth pressure boxes

Teknologi Canggih untuk Akuisisi Data Akurat

Alat ini menggunakan prosesor 32-bit ARM Cortex yang mampu melakukan:

• Real-time data acquisition dari sensor vibrating wire
• Signal processing dengan teknologi digital canggih
• Display data langsung pada perangkat
• Data storage dalam mode U-disk untuk kapasitas lebih besar
• Historical data query untuk penelusuran catatan sebelumnya
• Transmission data secara praktis

Dengan desain hardware berintegrasi tinggi dan anti-interferensi kuat, HVLog-s/f menawarkan akurasi pengukuran tinggi, stabilitas performa, serta rentang suhu yang luas.

Praktis, Efisien, dan Ramah Lingkungan

Dilengkapi baterai lithium isi ulang, alat ini tidak hanya hemat energi tetapi juga ramah lingkungan. Desainnya memungkinkan penggunaan yang mudah di lapangan, sehingga sangat ideal untuk aplikasi geoteknik, konstruksi, dan pemantauan struktur.

Karakteristik

• Akurasi pengukuran frekuensi 0.05Hz, memastikan hasil data lebih presisi.
• Dilengkapi power frequency trap untuk membuat sinyal lebih tahan terhadap gangguan.
• Layar display 4.3 inci yang dapat menampilkan nilai frekuensi dan amplitudo sinyal secara bersamaan, memudahkan diagnosis kerusakan sensor.
• Mendukung penggunaan sensor suhu digital dan sensor suhu analog.
• Baterai lithium isi ulang 4500mAH dengan daya tahan lebih lama, cocok untuk penggunaan lapangan.
• Antarmuka USB yang memudahkan proses ekspor data dengan cepat dan praktis.

Skenario Aplikasi

Alat ini dirancang untuk berbagai kebutuhan pemantauan dan inspeksi, di antaranya:

• Pemeriksaan kesehatan struktur di lapangan seperti jembatan, waduk, bendungan, terowongan, tambang, gedung, dan struktur baja.
• Pengukuran pipa minyak dan gas, serta monitoring kesehatan platform minyak, gas, dan turbin angin.
• Monitoring kesehatan infrastruktur besar: jembatan, waduk, bendungan, gedung tinggi, terowongan, struktur baja, pipa minyak, turbin angin, hingga peralatan industri berat.
• Inspeksi keamanan lapangan pada pipa minyak & gas, turbin angin, tangki penyimpanan minyak dan gas, serta berbagai peralatan industri lainnya.
• Rekayasa geoteknik dan infrastruktur, termasuk pengumpulan data sensor, debugging, dan troubleshooting.

Spesifikasi

• Prosesor: 32-bit ARM Cortex-M3
• Jumlah Kanal: 1 channel
• Parameter Pengukuran: Frekuensi VW, Amplitudo VW, Suhu
• Akurasi Pengukuran: ±0.05Hz (frekuensi); ±0.5℃ (suhu)
• Resolusi: 0.01Hz (frekuensi); ±0.01℃ (suhu)
• Rentang Pengukuran:
  • Frekuensi: 400~3800Hz
  • Suhu: -55℃~125℃ (sensor suhu digital) / -20℃~150℃ (sensor suhu analog)
• Komunikasi: USB
• Penyimpanan: 32MB (sekitar 500.000 data)
• Layar: 4.3 inci layar resistif
• Baterai: Lithium 4500mAH isi ulang
• Waktu Operasi: Hingga 10 jam (@25℃, pengambilan data berkelanjutan)
• Data Tampilan: Frekuensi VW, Amplitudo VW, Suhu, Status Sensor (open circuit, short circuit)
• Suhu Operasional: -10~50℃
• Dimensi & Berat: 160 × 125 × 40mm / 750g
