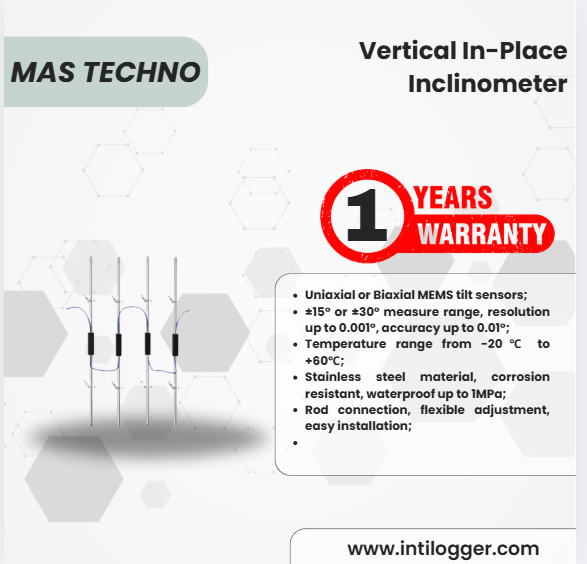

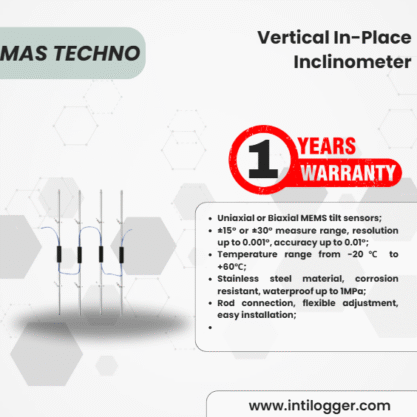

Mas Technology Vertical In-Place Inclinometer
About this item
Vertical In-Place Inclinometer (IPI) adalah instrumen presisi tinggi yang digunakan untuk mengukur pergerakan lateral internal pada struktur dan tanah. Alat ini banyak diterapkan dalam pemantauan geoteknik untuk mendeteksi pergeseran tanah, kestabilan lereng, serta deformasi lateral pada infrastruktur penting.
Deskripsi Produk
Overview
Dalam proyek rekayasa struktural yang memerlukan pemantauan, tabung inclinometer biasanya dipasang di dalam tanah sebelum konstruksi dimulai, atau ditanam di struktur beton, lereng, dan area yang memerlukan pengukuran deformasi.
Tabung inclinometer biasanya dilengkapi dengan 4 alur ortogonal untuk melewati katrol kecil pada batang inclinometer dari sistem guide wheel tetap.
Untuk pengukuran pada mooring, platform, bangunan, dan jembatan, probe dapat dipasang langsung pada titik yang diukur. Ketika fondasi galian, lereng, pondasi, jembatan, atau platform kapal mengalami deformasi atau kemiringan, probe inclinometer akan mengikuti kemiringan tersebut, sehingga pergeseran lateral atau sudut kemiringan dapat diukur dengan akurat.
Dengan memasang beberapa inclinometer dalam satu tabung, sistem ini mampu memantau deformasi lateral struktur secara presisi dan real-time, menjadikannya solusi andal untuk monitoring kestabilan tanah dan struktur.
Karakteristik
- Sensor kemiringan MEMS uniaxial atau biaxial.
- Rentang pengukuran ±15° atau ±30°, resolusi hingga 0,001°, akurasi hingga 0,01°.
- Rentang suhu operasional: -20 ℃ hingga +60 ℃.
- Terbuat dari bahan stainless steel, tahan korosi, tahan air hingga 1MPa.
- Koneksi batang fleksibel, mudah disesuaikan, dan instalasi mudah.
Aplikasi
- Pemantauan deformasi lateral pada bendungan dan tambang tailing.
- Stabilitas lereng alami, longsor, tanggul, dan sedimen laut dalam.
- Pemantauan stabilitas dinding slurry, sheet piling, dan tieback walls.
- Pergerakan lateral terowongan dan ruang bawah tanah.
Spesifikasi Teknis Vertical In-Place Inclinometer (VIPI Series)
| Tipe | VIPI-S-SA | VIPI-S-DA | VIPI-S-DA-02 | VIPI-P-DA |
|---|---|---|---|---|
| Koneksi Sensor | Seri | Seri | Seri | Paralel |
| Arah Pengukuran | X | X,Y | X,Y | X,Y |
| Rentang Pengukuran | ±15° | ±30° | ±30° | ±30° |
| Resolusi | 0.009 mm/0.5 m (0.001°) | 0.01 mm/0.5 m (0.0035°) | 0.01 mm/0.5 m (0.0035°) | 0.01 mm/0.5 m (0.0035°) |
| Akurasi | 0.087 mm/500 mm (±0.01°) | ±5 mm/30 m | ±5 mm/30 m | ±5 mm/30 m |
| Output | RS485 | RS485 | RS485 | RS485 |
| Tegangan Supply | 9~12 VDC | 9~12 VDC | 9~12 VDC | 9~12 VDC |
| Arus Statis | 165 mA (@25℃, 5 sensor) | 165 mA (@25℃, 5 sensor) | 165 mA (@25℃, 5 sensor) | 80 mA (@25℃) |
| Rentang Suhu Operasional | -20℃~60℃ | -20℃~60℃ | -20℃~60℃ | -20℃~60℃ |
| Ukuran Sensor | Φ35×250 mm | Φ35×250 mm | 135×40×40 mm | Φ35×560 mm |
| Batang Penghubung | Stainless steel (750/1000 mm) | Stainless steel (750/1000 mm) | Stainless steel (1000 mm) | Steel wire rope |
| Panjang Sensor Standar | 1 m / 2 m / 3 m | 1 m / 2 m / 3 m | 1 m / 2 m / 3 m | ≥0.6 m |
| Material | Stainless steel | Stainless steel | Stainless steel (rod), ABS (sensor shell) | Stainless steel |
| Tahan Air | ≥1 MPa | ≥1 MPa | ≥1 MPa | ≥1 MPa |
| Berat | 1 kg | 1 kg | 1 kg | 2 kg |
