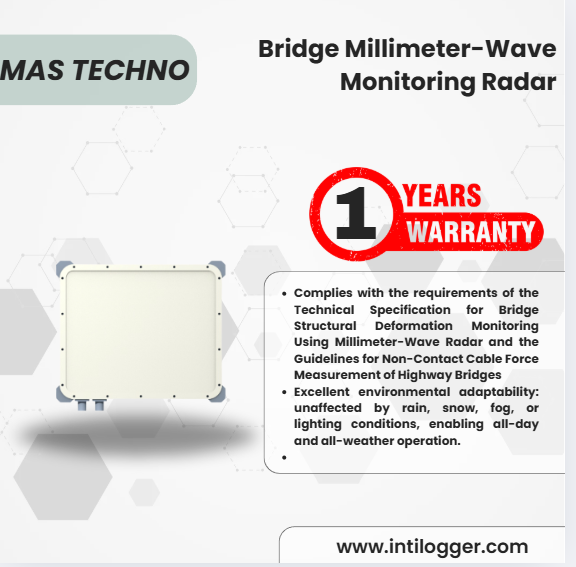

Mas Technology Bridge Millimeter-Wave Monitoring Radar

Overview

MAS-HMBLD adalah perangkat pemantauan canggih yang menggabungkan radar resolusi tinggi, penginderaan jauh, dan teknologi interferometri fase. Alat ini memungkinkan pengukuran real-time, dinamis, dan non-kontak terhadap deformasi halus pada:

• Jembatan dan kabel penopangnya
• Menara dan tiang tinggi
• Jaringan listrik tegangan tinggi
• Bangunan pencakar langit

Data yang diukur dapat secara otomatis dikonversi menjadi frekuensi fundamental kabel atau gaya tarik kabel. Dengan akurasi pengukuran tinggi, kecepatan pembaruan data cepat, kemampuan pemantauan multi-kabel atau seluruh rentang secara simultan, serta instalasi mudah dan biaya keseluruhan rendah, sistem ini sangat ideal untuk:

• Pemantauan defleksi statis dan dinamis jembatan
• Pemantauan gaya tarik kabel jembatan

MAS-HMBLD menawarkan solusi yang efisien, aman, dan presisi tinggi untuk pemantauan infrastruktur kritis.

Karakteristik

• Memenuhi spesifikasi teknis pemantauan deformasi struktural jembatan menggunakan radar gelombang milimeter dan panduan pengukuran gaya tarik kabel non-kontak pada jembatan jalan raya.
• Adaptabilitas lingkungan yang sangat baik: tidak terpengaruh hujan, salju, kabut, atau kondisi pencahayaan, memungkinkan operasi 24/7, all-weather.
• Jangkauan deteksi panjang (≥500 m), dengan akurasi pengukuran defleksi dan frekuensi yang hampir tidak tergantung pada jarak.
• Tidak memerlukan pemasangan target pada struktur yang diukur; instalasi cepat, penggunaan mudah, dan biaya keseluruhan rendah.
• Mengadopsi arsitektur edge-computing, mampu menyelesaikan semua perhitungan di lokasi dan mentransmisikan data secara remote.
• Ukuran kompak (format A4), ringan (750 g), daya rendah (6 W), dan tingkat perlindungan tinggi (IP66), ideal untuk pemantauan lapangan jangka panjang.

Pengukuran Defleksi

• Akurasi pengukuran deformasi lebih baik dari 0,01 mm, dengan laju pembaruan data hingga 200 Hz dan sensitivitas tinggi.
• Mampu mengukur beberapa rentang atau titik sekaligus pada jembatan/bangunan, mendukung lebih dari 50 titik pemantauan secara simultan, memastikan efisiensi tinggi dan korelasi data kuat.
• Identifikasi dan ekstraksi titik pemantauan otomatis, dengan opsi pemilihan manual.
• Dilengkapi dengan algoritma kompensasi gangguan atmosfer real-time, meminimalkan drift data dan menjamin keandalan tinggi.
• Algoritma deteksi dan koreksi occlusion real-time bawaan, tidak terpengaruh oleh gangguan sementara radar atau titik pemantauan.

Pengukuran Frekuensi

• Mampu mengukur respons frekuensi getaran secara real-time pada titik mana pun di kabel secara remote, mendukung identifikasi mode getaran.
• Akurasi pengukuran frekuensi fundamental lebih baik dari 0,001 Hz, dengan laju pembaruan setiap detik, memberikan sensitivitas dan respons tinggi.
• Mendukung pengukuran simultan pada banyak kabel (≥30) atau seluruh rentang kabel, memungkinkan pemantauan efisien dan pelacakan real-time perubahan gaya tarik kabel selama operasi seperti penegangan kabel.
• Identifikasi dan konfigurasi otomatis titik pemantauan kabel, dengan opsi penambahan manual untuk memudahkan setup di lapangan.
• Secara otomatis menyaring outlier frekuensi dan menggunakan algoritma cerdas untuk estimasi frekuensi fundamental yang akurat.

Spesifikasi Teknis MAS-HMBLD
