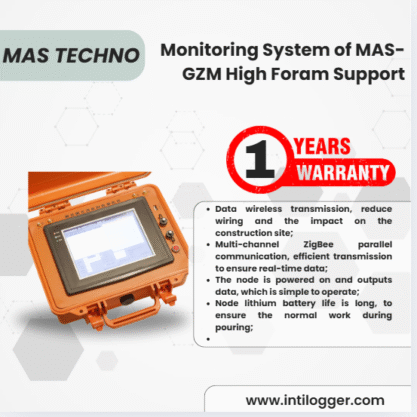

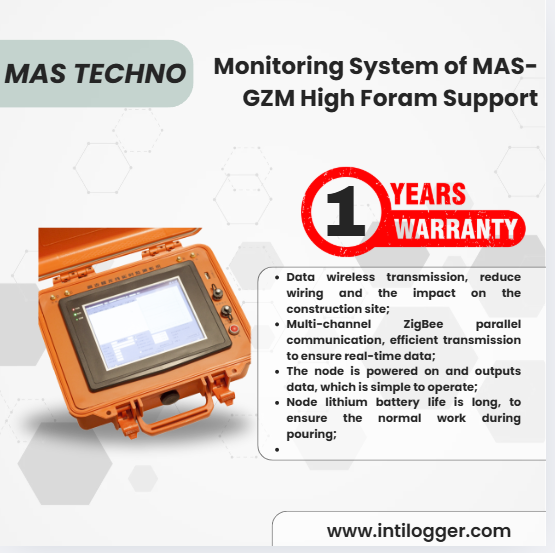

Mas Technology Monitoring System of MAS-GZM High Foram Support
About this item
Sistem monitoring nirkabel MAS-GZM High-Support Mode terdiri dari host, node, sensor perpindahan, sensor beban (weighing sensor), serta alarm suara dan cahaya. Sistem ini menggunakan metode transmisi nirkabel untuk memantau berbagai parameter pada struktur penyangga, termasuk:
- Kemiringan batang vertikal
- Penurunan bekisting (template settlement)
- Perpindahan horizontal
- Gaya aksial penyangga
Sistem ini juga dilengkapi fitur pra-alarm dan alarm melalui perangkat all-in-one serta alarm suara dan cahaya.
Deskripsi Produk
Overview
Sistem pemantauan MAS-GZM high support mode terdiri dari perangkat all-in-one, node, dan sensor. Data sensor yang dikumpulkan oleh node dikirimkan ke perangkat all-in-one melalui transmisi nirkabel ZigBee.
Di dalam node telah tertanam chip inclinometer, dan perangkat ini juga dapat dihubungkan dengan sensor eksternal seperti crack meter atau weighing sensor. Setelah diberi daya, perangkat akan langsung menghasilkan output data.
Perangkat all-in-one memungkinkan pengguna untuk mengatur ambang batas pra-alarm dan alarm. Jika data melebihi batas yang ditentukan, baik node maupun perangkat all-in-one akan memicu alarm suara dan cahaya. Selain itu, data juga dapat diunggah ke server secara langsung bila diperlukan.

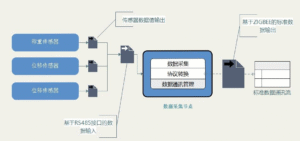

Fig. 2-1 Schematic diagram of high formwork data acquisition node
Karakteristik
- Transmisi data nirkabel untuk mengurangi penggunaan kabel serta meminimalkan dampak pada area konstruksi.
- Komunikasi paralel multi-channel ZigBee yang efisien, memastikan data real-time dapat terkirim dengan cepat.
- Node langsung beroperasi saat diberi daya dan otomatis menghasilkan output data, sehingga mudah digunakan.
- Baterai lithium pada node berdaya tahan lama, menjamin kinerja stabil selama proses pengecoran.
- Performa tahan air IP66, sehingga aman digunakan di lingkungan kerja yang keras.
Spesifikasi Teknis MAS-GZM
Parameter All-in-One Machine
- Rentang Suhu Operasi: -10 ℃ ~ 55 ℃
- Rentang Suhu Penyimpanan: -20 ℃ ~ 70 ℃
- Catu Daya Pengisian: DC24V/2A
- Daya Tahan Baterai: 4,5 jam @ 25 ℃ (komunikasi 16 node, interval data 5 detik)
- Jumlah Node Maksimal: 32 node
- Berat: 2,5 kg
- Dimensi: 403 mm (P) × 330 mm (L) × 175 mm (T)
Parameter Node
- Faktor Pemantauan:
- Gaya aksial batang vertikal
- Kemiringan batang vertikal
- Penurunan bekisting (formwork settlement)
- Displacement horizontal penyangga
- Rentang Pengukuran:
- Gaya aksial batang vertikal: 0 ~ 150 kN
- Displacement horizontal & settlement formwork: 0 ~ 50 mm
- Kemiringan: ±90°
- Akurasi:
- Gaya aksial batang vertikal: 0,5 F.S
- Displacement horizontal & settlement formwork: ±0,5 mm
- Kemiringan: ±0,1°
- Transmisi Data: ZigBee Wireless
- Rentang Suhu Operasi: -10 ℃ ~ 55 ℃
- Rentang Suhu Penyimpanan: -20 ℃ ~ 70 ℃
- Catu Daya Pengisian: DC24V/2A
- Daya Tahan Baterai: 34 jam @ 25 ℃ (interval data 5 detik)
- Perlindungan Air: IP66
- Berat: 0,8 kg
- Dimensi: 100 mm (P) × 100 mm (L) × 60 mm (T)
Parameter Alarm Suara & Cahaya
- Tegangan Nominal: DC12V
- Tingkat Perlindungan: IP65
- Tanda Anti-Ledakan: ExDIICT6
- Sumber Cahaya: LED
- Intensitas Suara: 110 dB
