Overview

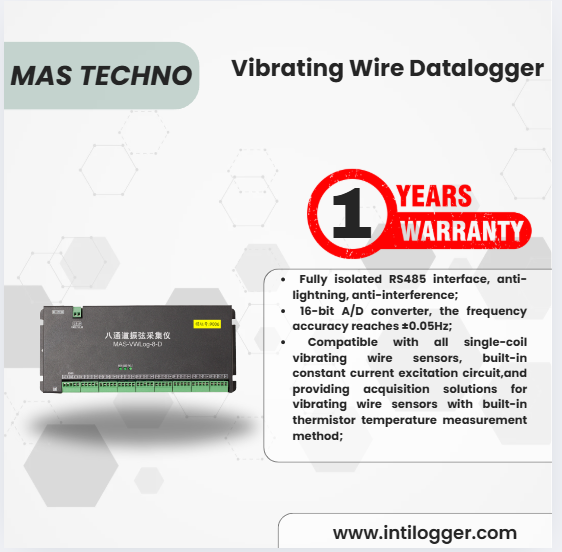

MAS-VWLog adalah instrumen akuisisi multi-kanal untuk sensor vibrating wire, yang dirancang untuk pengambilan sinyal frekuensi dan suhu dari output sensor kawat baja. Perangkat ini dapat digunakan untuk pemantauan tegangan, regangan, deformasi, tekanan rembesan, serta analisis keselamatan dan stabilitas pada:
- Bendungan
- Jembatan
- Timbunan / embankmen
- Proyek transportasi dan sipil
- Lereng tinggi
Instrumen ini menggunakan prosesor 32-bit terbaru dengan algoritma FFT (Fast Fourier Transform) efisiensi tinggi, memungkinkan perhitungan frekuensi yang akurat dari sinyal sensor vibrating wire. Dengan tingkat integrasi tinggi, tahan gangguan, interface RS485 standar, dan proteksi sambaran petir, perangkat ini dapat beroperasi aman dan stabil di kondisi kerja yang keras.
Instrumen akuisisi mengirimkan sinyal eksitasi frekuensi sweep atau pulsa melalui prosesor untuk menggetarkan kawat baja sensor. Getaran kawat menghasilkan gaya gerak listrik induksi, yang kemudian diproses oleh sirkuit conditioning sinyal (termasuk filter dan penguatan sinyal) sebelum dikumpulkan dan diolah menjadi data digital yang akurat.
Karakteristik:
- Interface RS485 sepenuhnya terisolasi, tahan petir, dan anti-gangguan
- Konverter A/D 16-bit, akurasi frekuensi hingga ±0,05 Hz
- Kompatibel dengan semua sensor vibrating wire single-coil, dilengkapi sirkuit eksitasi arus konstan, serta mendukung sensor vibrating wire dengan pengukuran suhu thermistor bawaan
- Filter notch frekuensi daya ditingkatkan untuk mengurangi gangguan frekuensi daya dan meningkatkan ketahanan sinyal terhadap interferensi
Skenario Aplikasi:
- Pemantauan kesehatan struktur jembatan
- Pemantauan kesehatan struktur gedung
- Pemantauan infrastruktur kota cerdas
- Pemantauan struktur tambang
- Pemantauan kesehatan bendungan
- Pemantauan pipa
Spesifikasi
