Overview

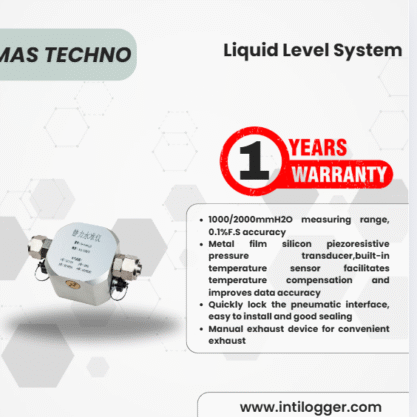

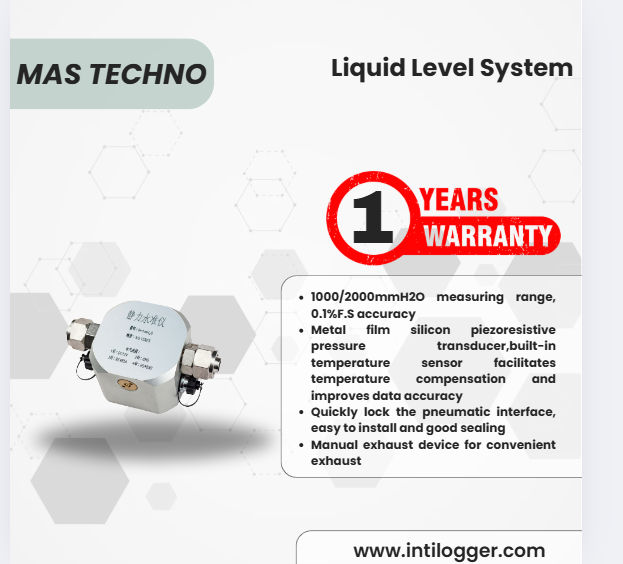

HLS/WWJ Liquid Level System adalah sistem level cairan dengan presisi tinggi dan stabilitas tinggi yang menggunakan teknologi silicon pressure static level. Produk ini dibuat dari aluminium alloy dengan struktur ringan namun kuat dan tahan lama, sehingga cocok untuk pemantauan jangka panjang di berbagai kondisi lapangan.

Sistem ini dilengkapi dengan standard horizontal interfaces dan back pressure interfaces yang dapat disambungkan. Setiap sambungan memiliki fungsi penguncian sehingga memudahkan proses koneksi pipa sekaligus memastikan jalur air dan gas tetap tertutup rapat (sealing terjamin).

Keunggulan lain dari HLS/WWJ Liquid Level System adalah kemampuannya untuk dihubungkan dengan banyak instrumen level statis melalui bus serta dilengkapi manual exhaust device. Dengan desain ini, sistem menjadi solusi ideal untuk pemantauan penurunan tanah otomatis (automated settlement monitoring).

Aplikasi utamanya mencakup pemantauan perpindahan (displacement), penurunan (settlement), regangan (strain), dan pergeseran (slippage) pada berbagai struktur penting seperti jembatan, terowongan, bendungan, gedung, serta infrastruktur besar lainnya.

Characteristic

• High measurement range: Mendukung 1000/2000mmH₂O dengan akurasi hingga 0.1% F.S.
• Advanced sensor technology: Menggunakan metal film silicon piezoresistive pressure transducer dengan built-in temperature sensor untuk kompensasi suhu sehingga meningkatkan akurasi data.
• Easy installation: Dilengkapi quick-lock pneumatic interface yang memudahkan pemasangan sekaligus memastikan penyegelan (sealing) yang baik.
• Manual exhaust device: Memudahkan proses pembuangan udara secara manual untuk menjaga kestabilan pengukuran.
• Flexible connectivity: Mendukung bus interface dengan hingga 32 sensor yang dapat dipasang secara seri.
• Durable design: Memiliki IP67 waterproof performance, tahan terhadap kondisi lingkungan yang keras.

Application Scenarios

• Subgrade settlement measurement – pemantauan penurunan tanah pada jalur infrastruktur.
• Tunnel settlement monitoring – mendeteksi deformasi dan penurunan tanah pada terowongan.
• Building settlement monitoring – memantau stabilitas dan penurunan pada bangunan.
• Bridge settlement monitoring – pemantauan pergeseran dan deformasi jembatan.
• Dam settlement monitoring – memastikan keamanan bendungan melalui pemantauan penurunan tanah.

Spesifikasi MAS-HLS/WWJ Liquid Level System

• Tipe: WWJ / HLS
• Metode Instalasi: Embedded mount (WWJ) / Surface mount (HLS)
• Rentang Pengukuran: 0 ~ 1000 / 2000 mmH₂O
• Akurasi: ±0.15% F.S (Typical) ; ±0.25% F.S (Maksimum)
• Resolusi: 0.02 mmH₂O
• Stabilitas: 0.2% F.S per tahun
• Akurasi Suhu: ±0.5℃
• Kompensasi Suhu: -10℃ ~ +50℃
• Suhu Operasional: -40℃ ~ +80℃
• Tegangan Suplai: 10V ~ 28V DC
• Daya Operasional: 150 mW
• Output Data: RS485 (komunikasi digital yang stabil)
• Material:
  • Diafragma: Stainless steel 316L
  • Casing: Aluminium alloy anodized
  • Seal: Nitrile rubber
• Selang Cairan: 12.0 mm (O.D.), 8.0 mm (I.D.)
• Selang Udara: 6.0 mm (O.D.), 4.0 mm (I.D.)
• Perlindungan Kedap Air: IP67
