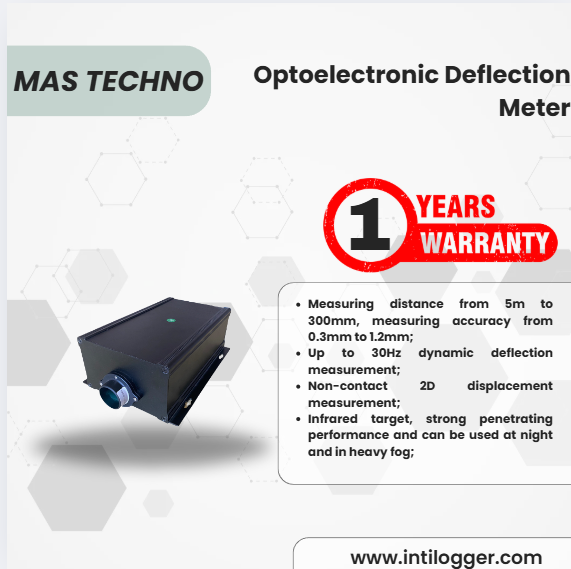

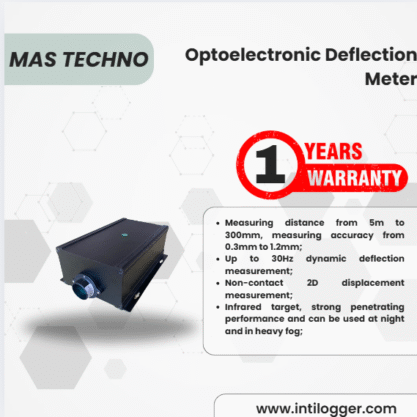

Mas Technology Optoelectronic Deflection Meter

Overview

Prinsip kerja optoelectronic deflection measurement didasarkan pada pemasangan target reflector (biasanya berupa infrared reflector) di lokasi pengukuran serta pembuatan titik penanda optik (marker point) pada target tersebut. Sistem optik kemudian memproyeksikan marker point ini ke array penerima CCD.

Ketika struktur mengalami defleksi atau pergeseran (displacement), target reflector akan bergerak mengikuti perubahan tersebut. Dengan mengukur pergeseran posisi citra marker point pada array CCD, maka dapat dihitung nilai defleksi atau displacement aktual dari struktur.

Metode pengukuran non-kontak ini memiliki banyak keunggulan, di antaranya:

• Mengurangi gangguan dan kerusakan pada struktur
• Memberikan hasil pengukuran dengan presisi tinggi
• Cocok untuk pemantauan jangka panjang pada struktur penting seperti jembatan, gedung, dan konstruksi baja.

Characteristic

• Jarak pengukuran mulai dari 5m hingga 300m dengan akurasi pengukuran tinggi 0.3mm hingga 1.2mm
• Mendukung pengukuran defleksi dinamis hingga 30Hz
• Pengukuran perpindahan 2D tanpa kontak (non-contact)
• Menggunakan infrared target dengan daya tembus kuat, dapat digunakan pada malam hari maupun kondisi kabut tebal
• Rentang pengukuran luas, mendukung multi-target measurement dalam satu segmen pengukuran
• Desain ringkas dan mudah dipasang, cocok untuk berbagai aplikasi lapangan

Application Scenarios

• Pengukuran displacement 2D pada struktur baja (steel structures)
• Monitoring displacement pada terowongan (tunnel displacement measurement)
• Pengukuran pergeseran dan deformasi bangunan (building displacement measurement)
• Monitoring defleksi jembatan secara real-time (bridge deflection measurement)

Specifications – ODM Optoelectronic Deflection Meter
