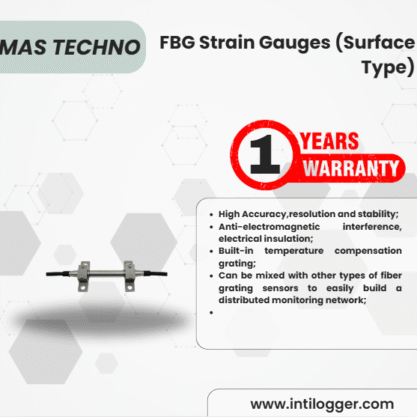

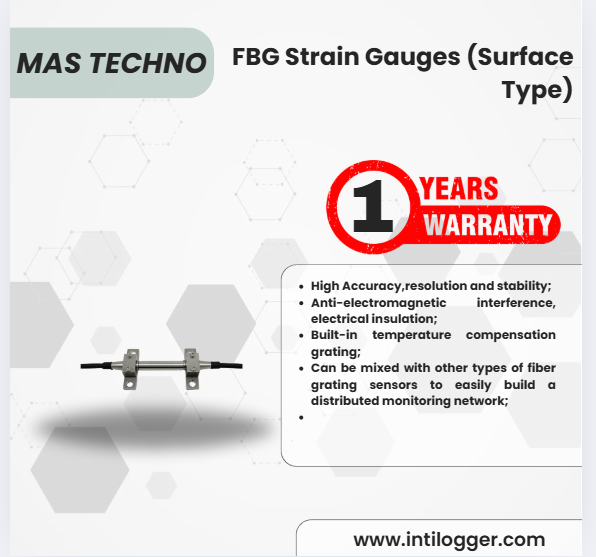

Overview
Sensor ini dapat digunakan untuk pemantauan jangka pendek maupun jangka panjang terhadap perubahan tegangan struktur, analisis kondisi, serta untuk diagnosis kesehatan struktur dan tujuan peringatan dini. Sensor ini kompak dan mudah dipasang. Strain gauge dapat dihubungkan secara seri atau paralel, sehingga mudah membentuk jaringan sensor semi-terdistribusi.
Sensor ini dapat digunakan secara luas dalam pengujian tegangan-regangan dan pemantauan jangka panjang struktur seperti jembatan, gedung, proyek hidrolik, dan struktur baja.
Karakteristik:
- Akurasi tinggi, resolusi tinggi, dan stabilitas yang baik
- Tahan terhadap gangguan elektromagnetik dan memiliki isolasi listrik
- Dilengkapi grating kompensasi suhu bawaan
- Dapat dikombinasikan dengan tipe sensor fiber grating lainnya untuk membangun jaringan pemantauan terdistribusi dengan mudah
Skenario Aplikasi:
- Pemantauan regangan jembatan, pipa gas, dan infrastruktur sejenis
- Pemantauan regangan pada struktur baja besar, seperti menara saluran transmisi
- Pemantauan regangan permukaan rel kereta
- Pengukuran regangan permukaan pada struktur baja dan beton
- Pengujian atau pemantauan regangan statis dan dinamis
- Pemantauan kelelahan struktural
Spesifikasi:
- Panjang Gelombang Sentral: 1510 ~ 1590 nm
- Rentang Pengukuran: ±1500 με
- Resolusi: 0,05% FS
- Akurasi: 0,5% FS
- Kompensasi Suhu: FBG-SG-SM15 (tanpa), FBG-SG-SM15T (dengan bawaan)
- Bahan Kemasan: Stainless steel
- Dimensi: Φ12 x 130 mm
- Metode Pemasangan: Baut atau pengelasan
- Jenis Kabel Fiber Optik: Φ 3 mm, berlapis baja, 1 meter kabel fiber di kedua ujung atau sesuai permintaan
- Konektor: FC/APC atau sesuai permintaan
- Suhu Operasional: -20 ~ +80°C
