Overview

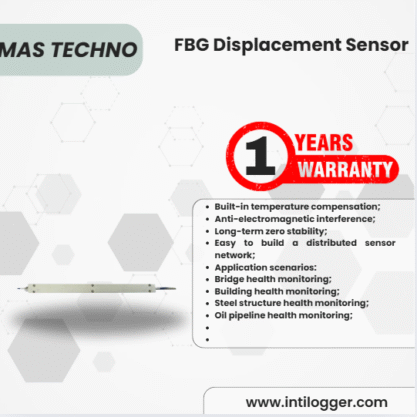

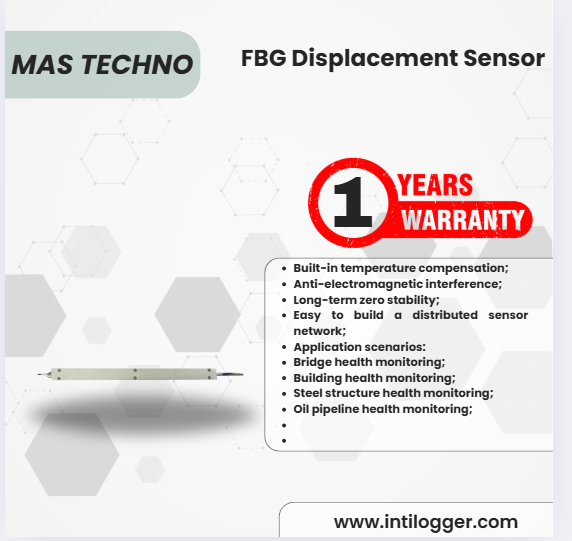

FBG-DST Fiber Bragg Grating Displacement Sensor dapat digunakan untuk pemantauan jangka panjang pada permukaan struktur beton, baja, dan struktur lainnya untuk mengukur perubahan lebar retakan atau sambungan ekspansi pada beton, batu, dan struktur lainnya. Sensor ini juga cocok untuk pengukuran perpindahan berbagai jenis struktur.
Sensor ini terutama digunakan untuk pemantauan jangka panjang dan pengukuran periodik otomatis pada:
- Jalur kereta api
- Jalan raya
- Jembatan
- Gedung sipil
- Terowongan
- Proyek hidropower dan konservasi air
Sensor dipasang menggunakan batang tarik atau tali, dan dilengkapi fiber grating suhu internal yang memungkinkan kompensasi suhu otomatis untuk hasil pengukuran yang lebih akurat.
Karakteristik:
- Kompensasi suhu bawaan
- Tahan terhadap gangguan elektromagnetik
- Stabilitas jangka panjang pada titik nol
- Mudah digunakan untuk membangun jaringan sensor terdistribusi
Skenario Aplikasi:
- Pemantauan kesehatan jembatan
- Pemantauan kesehatan gedung
- Pemantauan kesehatan struktur baja
- Pemantauan kesehatan pipa minyak
Spesifikasi FBG-DST Displacement Sensor
| Parameter | FBG-DST-01 | FBG-DST-02 |
|---|---|---|
| Panjang Gelombang Sentral | 1510 ~ 1590 nm | 1510 ~ 1590 nm |
| Rentang Pengukuran | 10 ~ 150 mm | 0 ~ 500 mm |
| Resolusi | 0,05% F.S. | 0,1% F.S. |
| Akurasi | 0,5% F.S. | 0,5% F.S. |
| Kompensasi Suhu | Bawaan | Bawaan |
| Bahan Kemasan | Stainless steel | Stainless steel |
| Dimensi | Φ22 x 235 mm | 285 x 100 x 25 mm |
| Metode Pemasangan | Mekanis/fiksasi | Mekanis/fiksasi |
| Jenis Kabel Fiber Optik | Φ3 mm berlapis baja, single-ended atau double-ended 1 m, atau sesuai permintaan | Φ3 mm berlapis baja, single-ended atau double-ended 1 m, atau sesuai permintaan |
| Konektor | FC/APC atau sesuai permintaan | FC/APC atau sesuai permintaan |
| Suhu Operasional | -20 ~ +80°C | -20 ~ +80°C |
