Overview

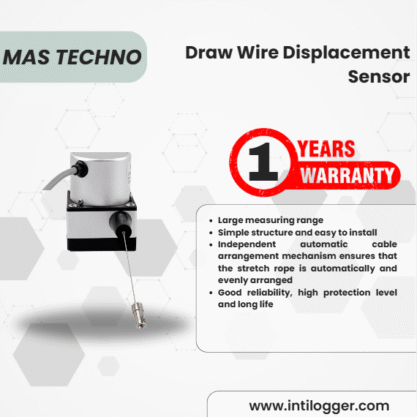

Model PWDS Draw Wire Displacement Sensor (juga dikenal sebagai wire encoder, wire ruler, atau wire displacement sensor) adalah sensor perpindahan linier dengan integrasi struktural presisi tinggi. Sensor ini menggabungkan keunggulan sensor sudut dan sensor perpindahan linier, menghasilkan alat yang kompak, efisien, dan andal.

Keunggulan utama PWDS:

• Struktur kompak dengan ukuran kecil dan hemat ruang instalasi
• Panjang stroke pengukuran yang luas
• Mudah digunakan dan dipasang
• Kedap air dan debu dengan sealing berkualitas tinggi
• Akurasi pengukuran tinggi dengan kesalahan suhu minimal
• Umur pakai panjang

Sensor ini ideal untuk mengukur perpindahan objek mekanis baik dalam gerakan linier maupun gerakan melengkung. PWDS banyak digunakan untuk pemantauan perpindahan relatif pada berbagai objek struktural, termasuk:

• Gerakan mekanis dan peralatan industri
• Perpindahan permukaan lereng (slope displacement)
• Perpindahan relatif batuan berbahaya (dangerous rocks)
• Lebar retakan (crack width)
• Pemantauan bencana geologi
• Pemantauan retakan permukaan (surface crack monitoring)

Mekanisme Kerja Sensor

Ketika objek yang diukur bergerak, tali sensor yang terhubung ditarik. Tarikan tali ini menggerakkan mekanisme transmisi sensor dan encoder secara sinkron. Saat objek bergerak ke arah berlawanan, alat automatic gyratory di dalam sensor secara otomatis menarik tali kembali, menjaga tegangan tali tetap konstan.

Sensor kemudian menghasilkan sinyal listrik yang proporsional dengan pergerakan tali. PWDS dilengkapi dengan mekanisme penarikan tali otomatis yang memastikan tali tertata rapi dan merata, sehingga sensor memiliki:

• Akurasi linier independen tinggi
• Umur sensor yang panjang

Karakteristik

• Rentang pengukuran luas: Mendukung pengukuran perpindahan panjang dan beragam.
• Struktur sederhana & mudah dipasang: Desain kompak, ringan, dan mudah diinstal di berbagai lokasi.
• Mekanisme penataan kabel otomatis independen: Memastikan tali sensor tertata rapi dan merata untuk akurasi pengukuran tinggi.
• Keandalan tinggi & perlindungan maksimal: Sensor tahan lama dengan tingkat proteksi tinggi, cocok untuk kondisi lapangan yang keras.

Aplikasi

• Pemantauan perpindahan permukaan lereng (Slope surface displacement monitoring)
• Pemantauan sambungan ekspansi jembatan (Bridge expansion joint monitoring)
• Pemantauan retakan permukaan (Surface crack monitoring)
• Pemantauan perpindahan massa batuan (Rock mass displacement monitoring)

Spesifikasi – PWDS Draw Wire Displacement Sensor

• Tipe: PWDS
• Rentang Pengukuran: 50 / 100 / 200 / 500 / 1000 mm
• Kecepatan Bolak-balik Maksimum: 1000 mm/s
• Resolusi: 0.002 / 0.004 / 0.005 / 0.01 mm
• Spesifikasi Diameter Tali: Ф0.6 mm
• Akurasi Linier: 0.25% F·S
• Bahan Tali: Stainless Steel
• Output Data: RS485
• Tegangan Suplai: DC 5 ~ 24 V
• Gaya Tarik Tali: ~5 N
• Suhu Operasional: -25℃ ~ +85℃
• Berat Sensor: 500 g
• Umur Pakai: >1×10⁶ kali tarikan
• Perlindungan Kedap Air: IP54
