Overview

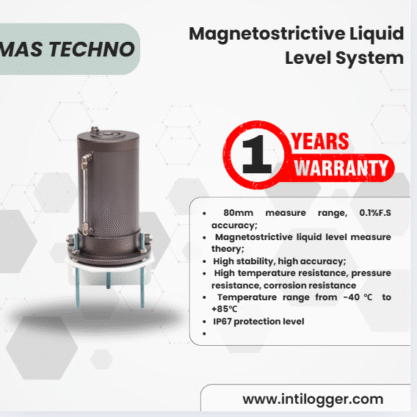

MHLS Magnetostrictive Liquid Level System adalah sistem pengukur level cairan statis presisi tinggi yang dikembangkan menggunakan prinsip magnetostriktif. Sistem ini menggunakan metode pengukuran non-kontak, memiliki umur pakai panjang, serta tahan terhadap berbagai kondisi lingkungan. Sensor ini tidak memerlukan kalibrasi atau perawatan rutin.
Karakteristik
- Rentang pengukuran 80 mm, akurasi 0,1% F.S
- Menggunakan prinsip pengukuran level magnetostriktif
- Stabilitas tinggi dan akurasi presisi tinggi
- Tahan suhu tinggi, tekanan, dan korosi
- Rentang suhu operasional: -40 ℃ hingga +85 ℃
- Tingkat perlindungan IP67 untuk lingkungan lapangan
Aplikasi
- Pemantauan settlement subgrade (tanah dasar jalan dan rel)
- Monitoring settlement terowongan
- Pengukuran settlement bangunan
- Pemantauan settlement jembatan
- Monitoring settlement bendungan
Spesifikasi Teknis MHLS Magnetostrictive Liquid Level System
| Spesifikasi | Parameter |
|---|---|
| Tipe Produk | MHLS |
| Rentang Pengukuran | 80 mm |
| Akurasi Pengukuran | 0,1% F.S |
| Resolusi | 0,0015% F.S |
| Repeat Error | ≤ ±0,002% F.S |
| Nonlinear Error | ≤ ±0,05% F.S (minimum ±50 μm, 25℃) |
| Karakteristik Suhu | Sensitivitas ≤0,007% F.S/℃ |
| Rentang Suhu Operasional | -40 ℃ ~ +85 ℃ |
| Kapasitas Sensor | 32 sensor |
| Tegangan Supply | 12V ~ 24V DC |
| Output | RS485 |
| Tingkat Perlindungan | IP67 |
| Dimensi | ø100 × 255 mm |
Size:
Koneksi Listrik
- Definisi warna kabel sinyal:
| Warna Kabel Sinyal | Fungsi / Definisi |
|---|---|
| Merah (Red) | Vcc+ |
| Hitam (Black) | GND |
| Coklat (Brown) | RS485A |
| Hijau (Green) | RS485B |
- Kebutuhan sumber daya:
- Tegangan: +8~30VDC, direkomendasikan 12V~24VDC.
- Arus suplai untuk setiap sensor ≥ 450 mA.
- Panduan routing kabel:
- Kabel sinyal sensor harus menghindari peralatan elektromekanik berdaya tinggi, kabel tegangan tinggi, dan area dengan radiasi elektromagnetik kuat.
