Overview

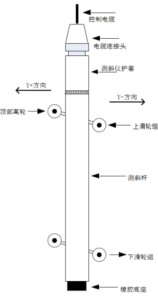

Fig. 1-1 Structure diagram of rod-type mobile inclinometer

Pertama, inklinometer dipasang di dalam tanah pada titik pengukuran. Pergerakan lapisan tanah akan menyebabkan inklinometer ikut bergeser, sehingga perubahan tanah dapat diamati dengan mengukur kemiringan inclinometer menggunakan mobile inclinometer.

Fitur struktural:

• Dinding dalam tabung inclinometer memiliki empat alur panduan, yang digunakan untuk menyesuaikan pulley kecil pada batang inclinometer dari mobile inclinometer.
• Meter standard cable yang dililit pada winding reel mengontrol kedalaman batang inclinometer, sehingga perpindahan horizontal titik pengukuran dapat dihitung berdasarkan sudut kemiringan inclinometer di berbagai kedalaman.
• Dalam praktik, arah galian fondasi (arah pemantauan perpindahan) ditetapkan sebagai arah Y dari empat arah pada inclinometer.

Pengaturan pulley dan kabel kontrol:

• Terdapat dua kelompok pulley pada inclinometer, dengan jarak antar pulley di grup yang sama 0,5 meter.
• Kabel kontrol mobile inclinometer memiliki meter mark setiap 0,5 meter, yang digunakan bersama dengan limit card untuk memudahkan pengukuran pada setiap kedalaman.

Prosedur pengukuran:

1. Tempatkan batang inclinometer di dasar tabung inclinometer dan mulai membaca data.
2. Angkat batang secara diagonal menggunakan kabel kontrol dan baca data setiap 0,5 meter hingga mencapai puncak tabung. Data ini disebut positive data.
3. Putar batang inclinometer 180°, masukkan kembali ke tabung, dan lakukan prosedur yang sama untuk mendapatkan reverse reading.

Pengamatan dari tabung inclinometer menggunakan dua set data uji ini untuk memastikan akurasi dan memverifikasi perpindahan horizontal lapisan tanah.

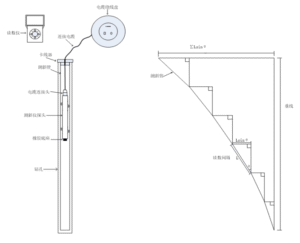

Fig. 2-1 Schematic diagram of measuring principle of rod-type mobile inclinometer

Karakteristik

• Teknologi 3D-MEMS satu sumbu untuk akurasi pengukuran tinggi
• Daya tahan baterai hingga 50 jam untuk pemantauan jangka panjang
• Tahan benturan dan kuat untuk kondisi lapangan
• Pengukuran melalui Mobile APP, tanpa memerlukan perangkat genggam khusus

Skenario Aplikasi

• Pemantauan pergeseran lateral pada bendungan dan kolam tailing
• Menilai stabilitas lereng alami, longsor, embankment, dan sedimen bawah laut
• Memeriksa stabilitas tembok slurry, sheet piling, dan tieback walls
• Mengukur pergerakan lateral terowongan dan ruang bawah tanah

Spesifikasi Teknis

Model: MAS-MCLI
Rentang Standar: ±15°
Sensor: Sensor MEMS Satu Sumbu
Resolusi: 0,01 mm/500 mm
Akurasi Sistem Total: ±2 mm/30 m
Rentang Suhu Operasi: -20 ℃ ~ 60 ℃
Arus Diam: 60 mA @ 25 ℃
Ukuran Probe: Panjang 700 mm, diameter φ26 mm, jarak roda pandu 500 mm
Tahan Benturan Probe: 20.000 g
Berat Probe: 1,8 kg
Daya Tahan Baterai: > 50 jam (@25°C)
Jarak Komunikasi Bluetooth (tanpa halangan): > 10 meter
