Overview

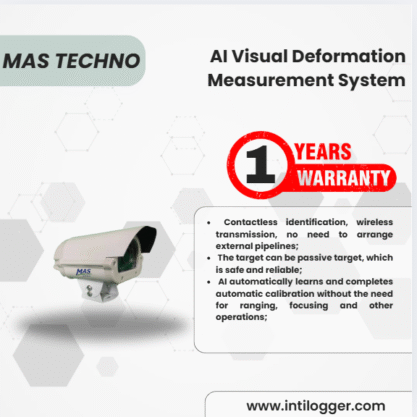

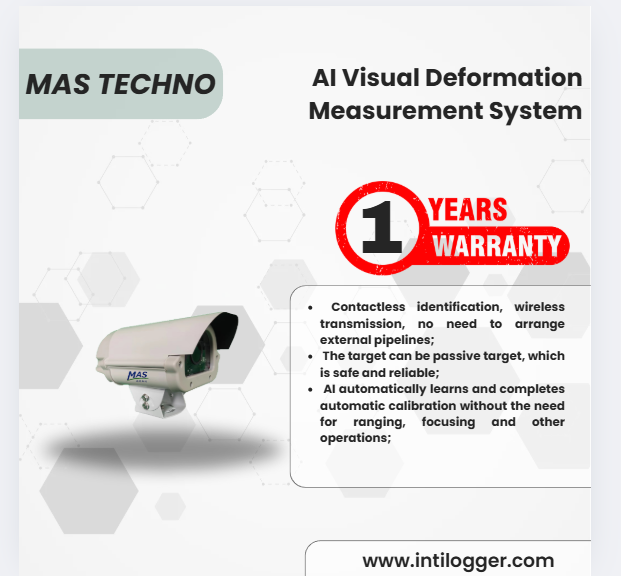

VDMS adalah instrumen pintar pengukur perpindahan berbasis machine vision recognition. Perangkat ini menggunakan teknologi canggih AI image processing dan network transmission, dilengkapi dengan sensor gambar resolusi tinggi untuk mendeteksi dan memantau posisi target secara real time. Hasil pengukuran berupa perpindahan relatif terhadap posisi awal, yang kemudian dikirimkan secara otomatis ke cloud platform melalui konektivitas 4G, LoRa, atau WiFi.

Instrumen ini ideal untuk pemantauan jangka panjang deformasi dua dimensi (2D) pada berbagai struktur penting, termasuk jembatan, terowongan, lereng (slope), bangunan, hingga konstruksi baja.

Sistem VDMS secara otomatis menghitung jarak berdasarkan data citra target yang diperoleh dari unit akuisisi. Dengan memanfaatkan teknologi visual spatial measurement dan algoritma canggih, sistem ini mampu membentuk struktur ruang tiga dimensi.

Teknologi image recognition berbasis sub-pixel memungkinkan pemrosesan hingga level piksel terkecil. Dengan menganalisis perubahan posisi target berbasis piksel, VDMS dapat secara otomatis mengukur perubahan posisi spasial, sehingga menghasilkan pengukuran yang sangat akurat untuk nilai perpindahan vertikal maupun horizontal.

Karakteristik

• Identifikasi tanpa kontak & transmisi nirkabel – tidak memerlukan pemasangan pipa eksternal sehingga instalasi lebih sederhana.
• Dapat menggunakan target pasif – aman, andal, serta efisien.
• AI pembelajaran otomatis & kalibrasi mandiri – tidak perlu pengukuran jarak, fokus kamera, atau penyesuaian manual lainnya.
• Kamera beresolusi tinggi & lensa low-distortion – mampu memantau penurunan sumbu Y (settlement) dan pergeseran sumbu X (displacement) secara bersamaan.
• Algoritma tingkat sub-pixel – memberikan akurasi tinggi hingga <0,1 mm.
• Koreksi dengan target referensi – mengompensasi deviasi akibat guncangan, kelembapan, atau perubahan suhu di titik pemasangan alat.
• Desain terintegrasi dengan edge processing – dilengkapi fungsi pengumpulan data, pemrosesan citra, dan transmisi, serta dapat hanya mengunggah hasil perpindahan akhir untuk mengurangi beban jaringan.

Skenario Aplikasi

Alat VDMS ideal untuk pemantauan deformasi jangka panjang pada berbagai struktur sipil dan infrastruktur besar, termasuk:

• Pemantauan deformasi bangunan kuno/bersejarah
• Monitoring deformasi gedung
• Monitoring lendutan jembatan
• Monitoring deformasi terowongan
• Monitoring penurunan bendungan
• Monitoring deformasi jalur kereta bawah tanah dan rel

Spesifikasi Teknis – VDMS Intelligent Displacement Monitoring System

• Tipe: VDMS
• Metode Pemantauan: Pemantauan optik Visible/Infrared
• Jarak Pengukuran: 1m ~ 20m / 15m ~ 50m / 50m ~ 150m
• Akurasi Pengukuran: ±0.1mm / ±0.2mm / ±0.5mm
• Jumlah Target Pemantauan: Tidak terbatas, selama berada dalam jangkauan imaging
• Sumber Daya: 12VDC
• Periode Sampling: Minimum 1 menit (dapat disesuaikan)
• Konsumsi Daya: <10W (operasi), <3mW (mode tidur)
• Komunikasi: 4G, NB-IoT / LoRa / WiFi (opsional)
• Penyimpanan Data: >1 tahun
• Dimensi: 250mm × 140mm × 150mm (termasuk universal bracket)
• Berat: <1.5kg
• Tingkat Kedap Air: IP65
