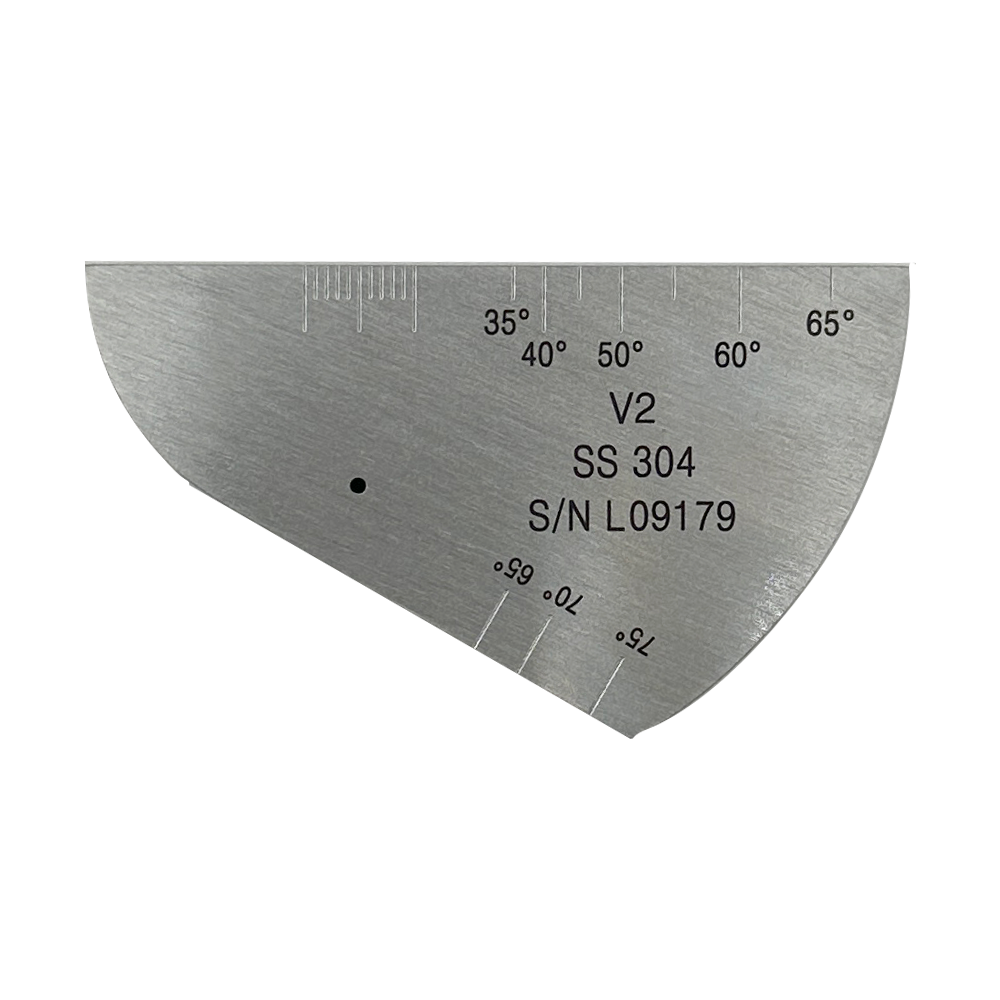

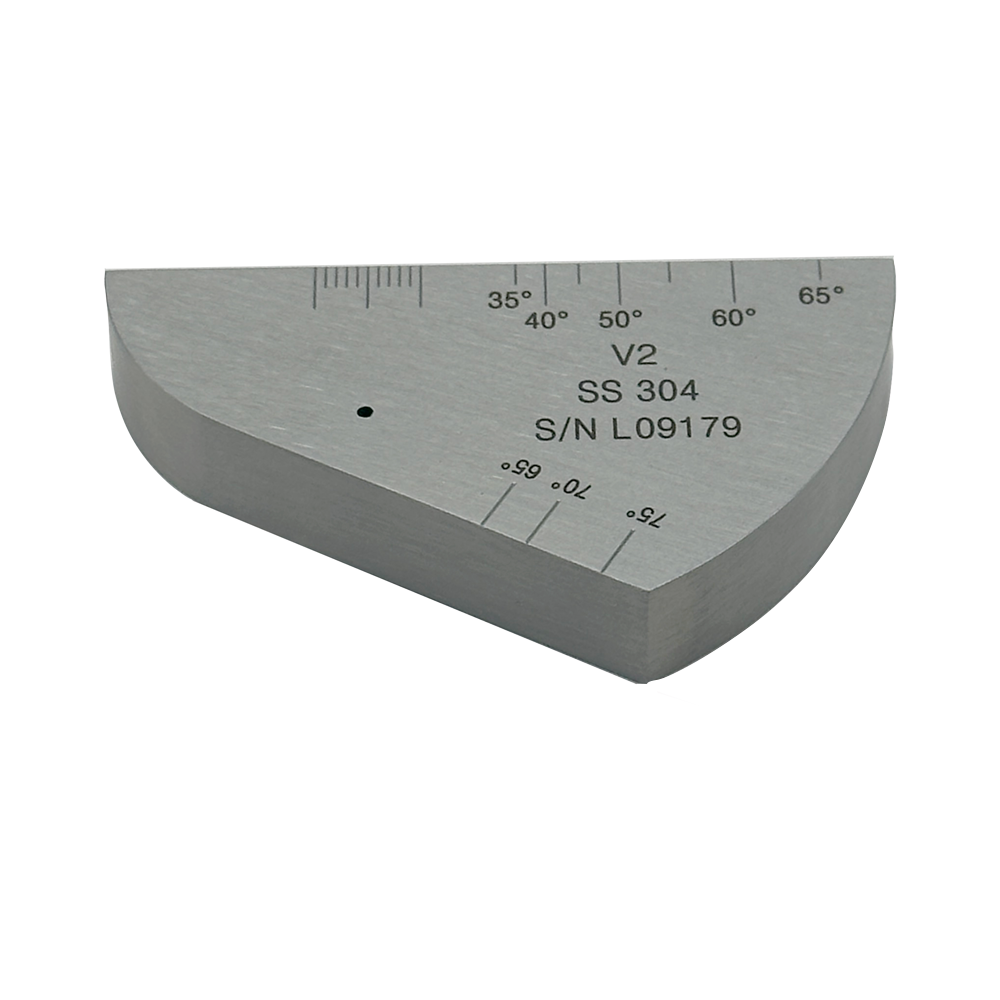

IIW2 (V2) Calibration Block atau IIW Type 2 Test Block digunakan sebagai referensi dalam pemeriksaan ultrasonik untuk membantu melakukan penyetelan dan verifikasi karakteristik Ultrasonic Flaw Detector serta probe. Konfigurasi blok dengan ketebalan 12,5 mm dan through-hole φ1,5 mm menyediakan reflektor referensi dengan dimensi yang diketahui.
Material Stainless Steel 304 menjadikan blok ini sesuai untuk aplikasi kalibrasi pada pemeriksaan komponen stainless steel, khususnya ketika karakteristik akustik material perlu diperhitungkan. Penggunaan blok kalibrasi harus tetap disesuaikan dengan jenis benda kerja, probe, metode pengujian, dan prosedur inspeksi yang diterapkan.

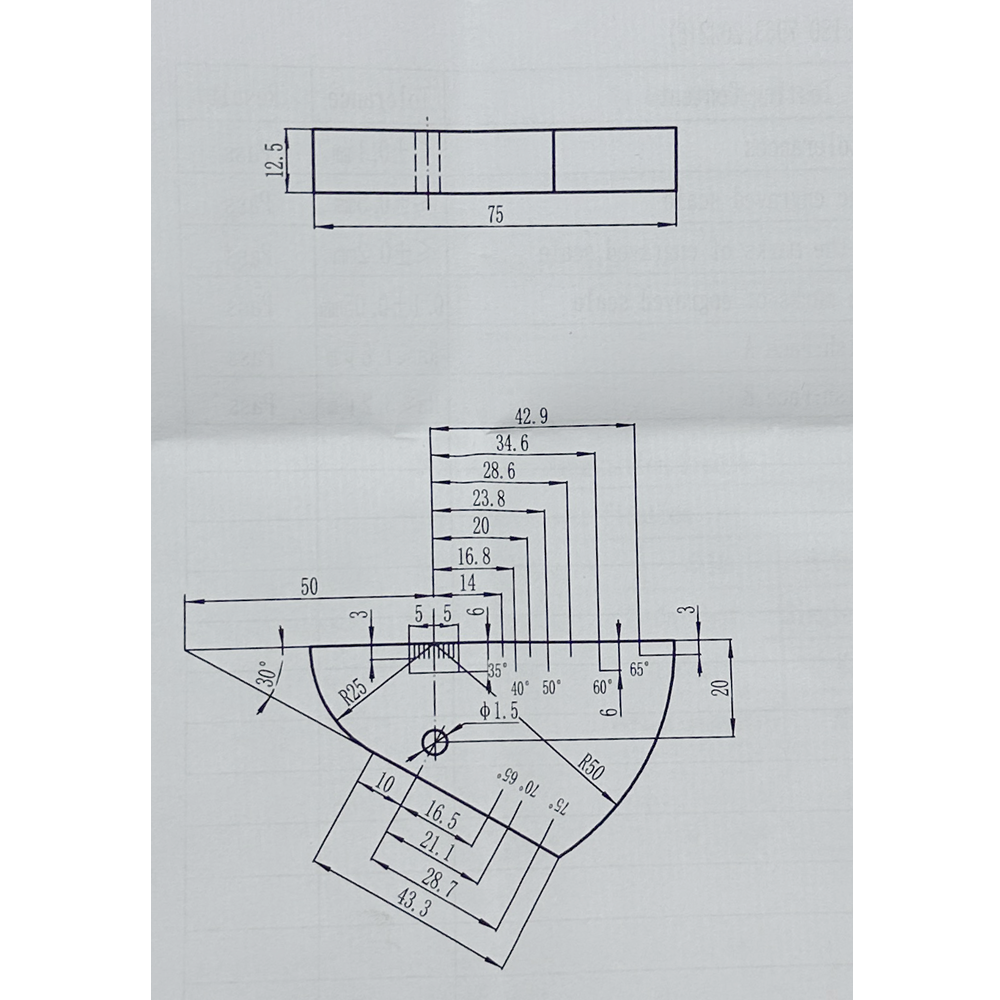

Poin Penggunaan Kunci:
(1) Titik kejadian dan margin sensitivitas dari probe sudut dapat diukur dengan menggunakan permukaan yang memantulkan busur dengan jari -jari R50mm.
(2) Dengan menggunakan permukaan pencerminan φ5 melalui lubang, rentang sudut refraksi dari probe sudut dapat diukur masing-masing, yaitu 45 ° -65 ° dan 65 ° -75 °.
(3) Linearitas horizontal dan linearitas vertikal dari detektor cacat dapat diukur dengan menggunakan beberapa refleksi gelombang longitudinal dari permukaan bawah dengan ketebalan 12,5mm.
(4) Sumbu waktu dan titik nol dapat diperbaiki dengan menggunakan dua permukaan busur R25 dan R50.
Fitur Utama
- IIW2 / V2 Calibration Block.
- Material Stainless Steel 304.
- Ketebalan blok 12,5 mm.
- Lubang referensi φ1,5 mm.
- Mengacu pada ISO 7963:2022(E).
- Digunakan untuk kalibrasi sistem Ultrasonic Testing.
- Menyediakan reflektor referensi dengan ukuran tertentu.
- Membantu verifikasi sensitivitas dan respons probe.
- Mendukung pemeriksaan pengaturan jarak ultrasonik.
- Cocok untuk aplikasi NDT pada material stainless steel.
- Dapat digunakan untuk laboratorium maupun inspeksi lapangan.
Standar
ISO 7963:2022(E) – standar yang menetapkan persyaratan untuk calibration block No. 2 yang digunakan dalam pengujian ultrasonik.
Produk ini menggunakan konfigurasi IIW2 (V2) dengan ketebalan 12,5 mm dan lubang referensi φ1,5 mm.
Aplikasi
Blok Uji IIW2 (V2) Stainless Steel 304 dapat digunakan dalam berbagai aplikasi Non-Destructive Testing (NDT), terutama untuk kalibrasi dan verifikasi sistem Ultrasonic Testing pada:
- Sambungan las stainless steel
- Pelat stainless steel
- Komponen mesin
- Pressure vessel
- Tangki dan peralatan proses
- Perpipaan stainless steel
- Fabrikasi stainless steel
- Industri kimia dan petrokimia
- Laboratorium pengujian NDT
- QC/QA dan inspeksi lapangan
- Pelatihan Ultrasonic Testing

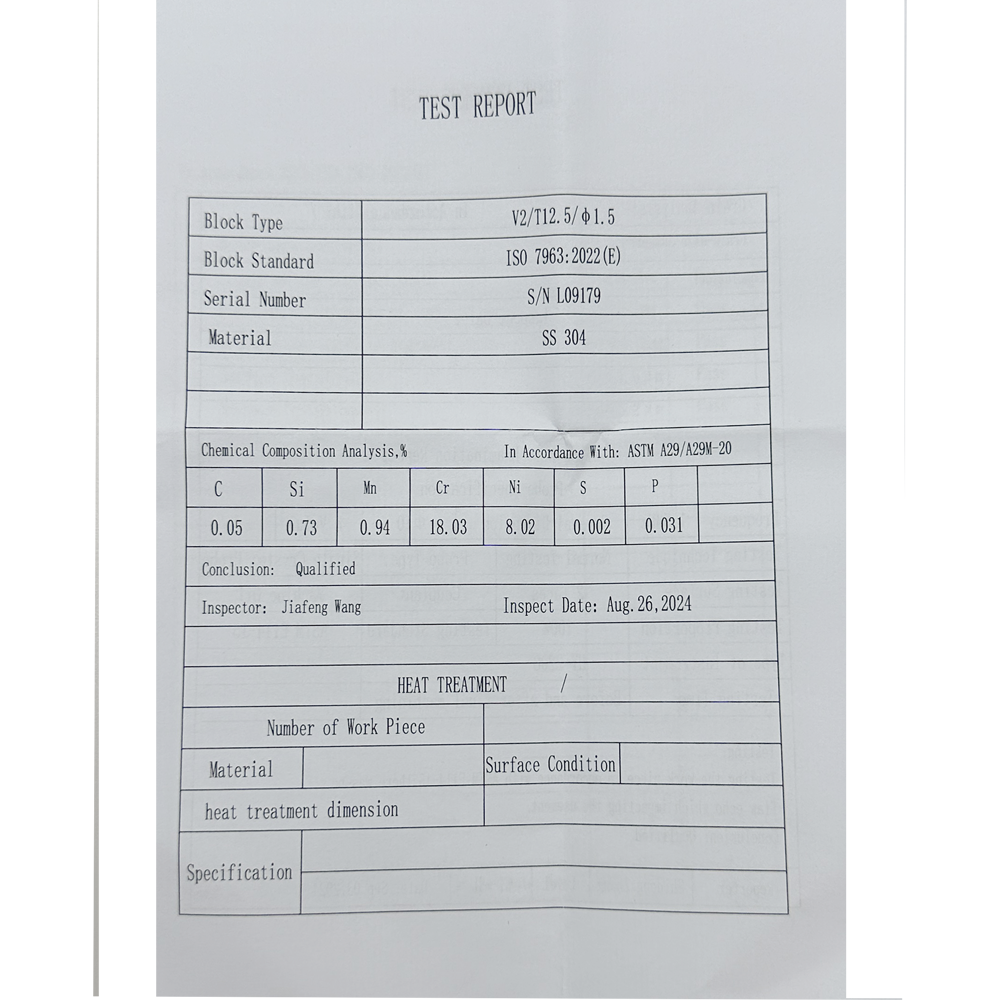

Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Blok Uji IIW2 (V2) |
| Tipe | IIW Type 2 / V2 |
| Material | Stainless Steel 304 |
| Standar | ISO 7963:2022(E) |
| Ketebalan (T) | 12,5 mm |
| Diameter Lubang | φ1,5 mm |
| Jenis Reflektor | Lubang referensi |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Fungsi | Kalibrasi dan verifikasi sistem UT |
| Parameter | Sensitivitas, respons sinyal dan pengaturan jarak |
| Aplikasi | NDT, inspeksi material dan sambungan las |
