Setiap langkah diproduksi menggunakan proses pemesinan CNC berpresisi tinggi untuk menghasilkan dimensi yang akurat dan permukaan yang rata. Hal ini memastikan kontak probe ultrasonik yang optimal sehingga hasil pengukuran memiliki tingkat repeatability dan reproducibility yang tinggi.
Dengan dimensi 20 × 20 mm, blok kalibrasi ini memiliki desain yang ringkas, kokoh, dan mudah dibawa ke lapangan maupun digunakan di laboratorium. Produk ini kompatibel dengan berbagai merek Ultrasonic Thickness Gauge yang menggunakan metode Pulse-Echo Contact, sehingga menjadi aksesori penting untuk kegiatan Quality Control (QC), Quality Assurance (QA), inspeksi korosi, inspeksi manufaktur, serta aplikasi Non-Destructive Testing (NDT).
Fitur Utama
- Terbuat dari baja karbon (Carbon Steel) berkualitas tinggi.

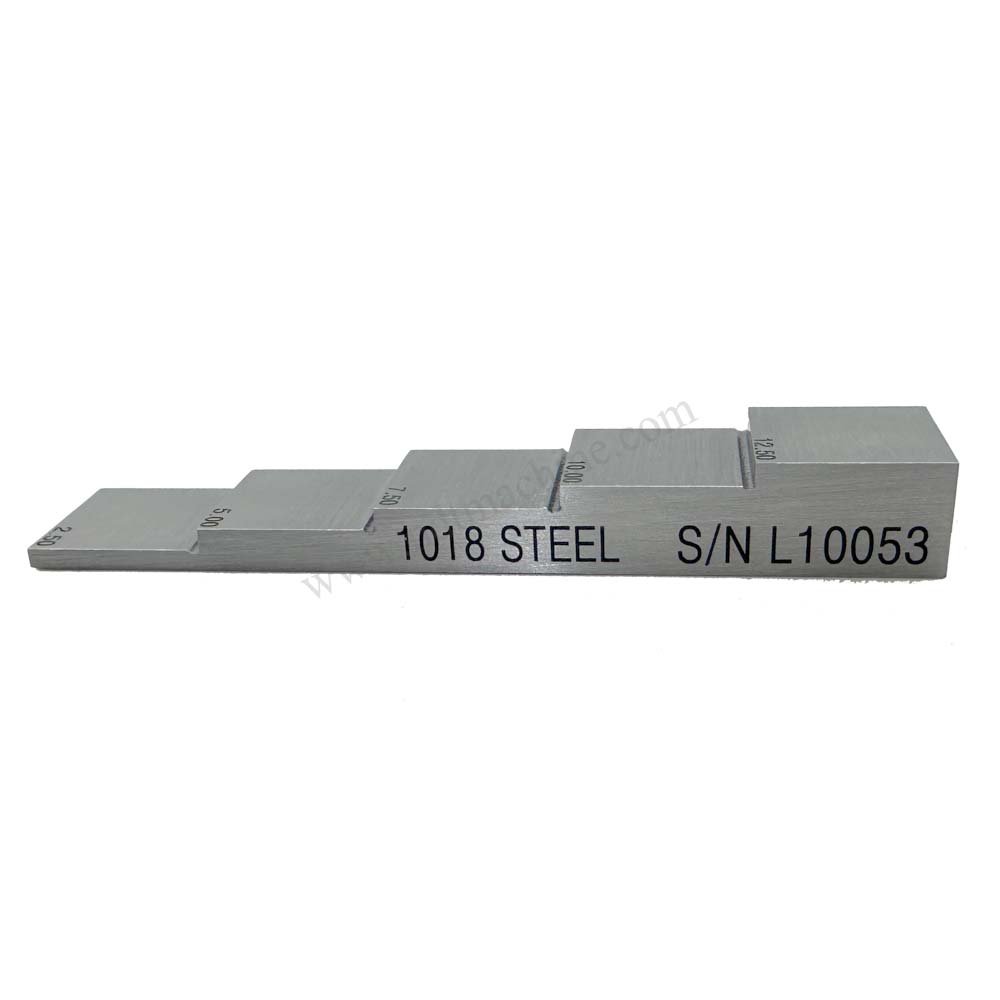

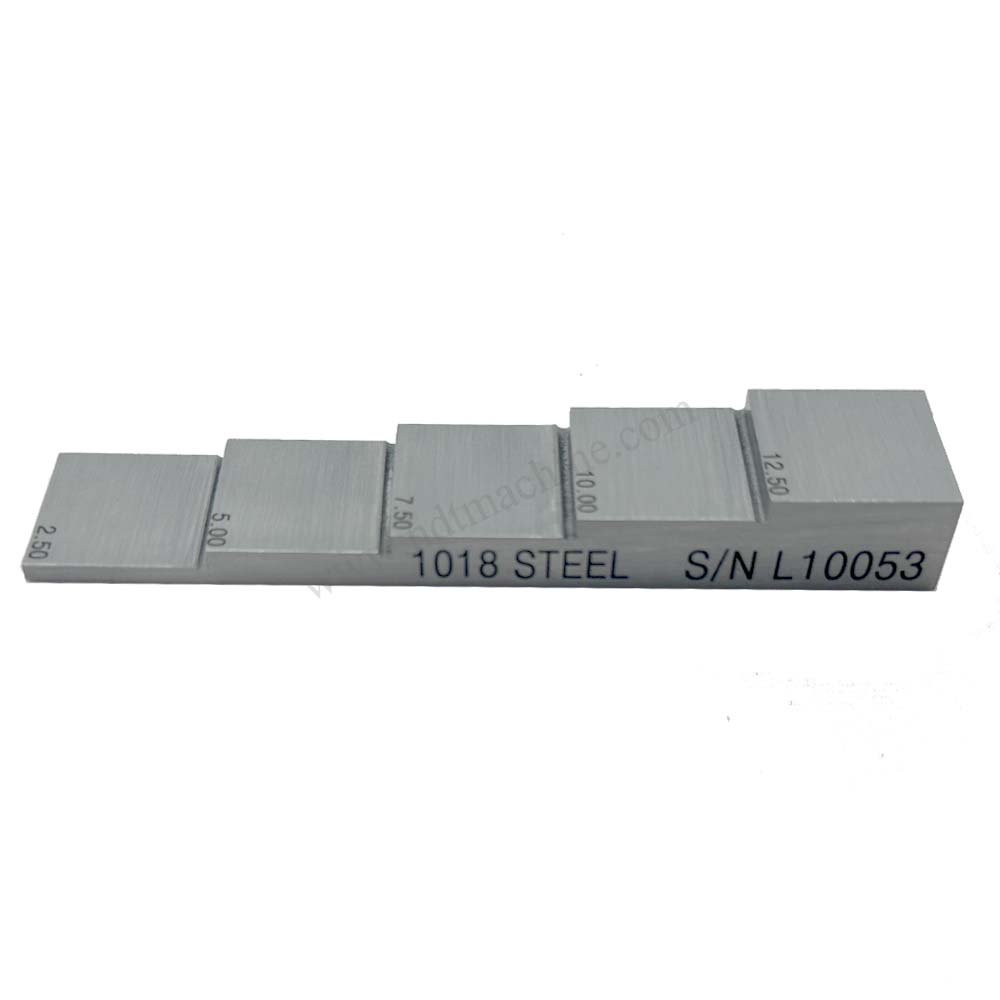

- Memiliki 5 langkah ketebalan: 2,5 mm, 5 mm, 7,5 mm, 10 mm, dan 12,5 mm.
- Dimensi blok 20 × 20 mm.
- Diproduksi menggunakan CNC Precision Machining.
- Permukaan halus untuk menghasilkan kontak probe yang optimal.
- Digunakan untuk kalibrasi, verifikasi, dan validasi Ultrasonic Thickness Gauge (UTG).
- Ringkas, kokoh, dan mudah digunakan di lapangan maupun laboratorium.
- Membantu meningkatkan akurasi dan konsistensi hasil pengukuran.
- Kompatibel dengan berbagai merek alat ukur ketebalan ultrasonik.
Standar Produk
Blok kalibrasi ini digunakan sebagai media referensi untuk mendukung pengukuran ketebalan ultrasonik sesuai standar internasional, antara lain:
- ASTM E797/E797M – Standard Practice for Measuring Thickness by Manual Ultrasonic Pulse-Echo Contact Method
- ISO 16809 – Non-Destructive Testing – Ultrasonic Thickness Measurement
- ASME Boiler and Pressure Vessel Code Section V – Ultrasonic Examination
- EN 14127 – Non-Destructive Testing – Ultrasonic Thickness Measurement
- GB/T 11344 – Ultrasonic Thickness Measurement Method
Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | 5 Step Calibration Block |
| Model | BLOCK-2.5/5/7.5/10/12.5MM-CARBON |
| Material | Baja Karbon (Carbon Steel) |
| Jumlah Langkah | 5 Step |

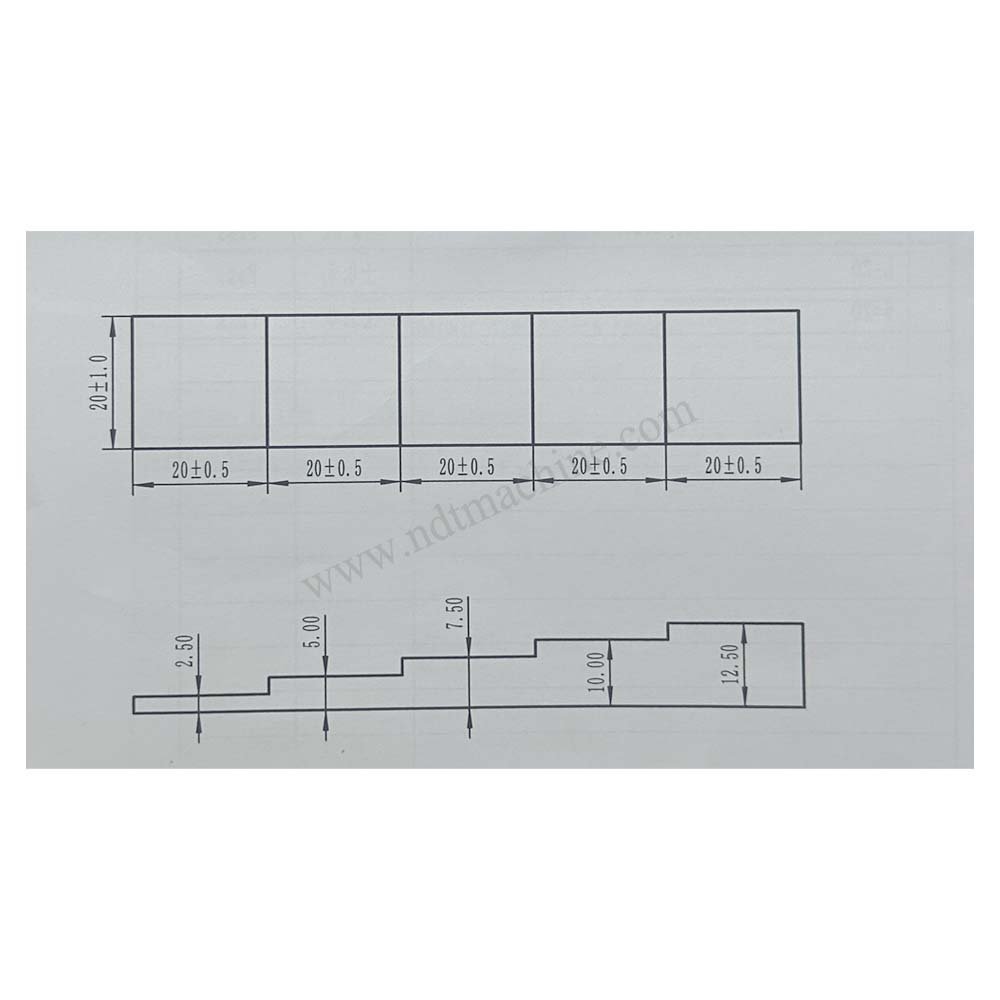

| Ketebalan | 2,5 mm, 5 mm, 7,5 mm, 10 mm, 12,5 mm |
| Dimensi | 20 × 20 mm |
| Proses Produksi | CNC Precision Machining |
| Jenis Kalibrasi | Ultrasonic Thickness Gauge (UTG) |
| Metode Pengujian | Ultrasonik Pulse-Echo Contact |
| Kompatibilitas | Berbagai merek Ultrasonic Thickness Gauge |
