Poin Penggunaan Kunci
1. Kalibrasi rentang dan linearitas horizontal
Dengan menggunakan bagian blok dengan ketebalan 25 mm, operator dapat memeriksa rentang dinamis dan linearitas horizontal Ultrasonic Flaw Detector serta melakukan penyetelan rentang deteksi gelombang longitudinal.
2. Pemeriksaan sudut refraksi dan sensitivitas
Busur φ50 mm dan lubang φ1,5 mm dapat digunakan untuk mengukur sudut refraksi probe sudut serta mengevaluasi margin sensitivitas probe gelombang longitudinal. Fitur ini juga dapat membantu memperkirakan ukuran zona mati probe lurus dan mengevaluasi kemampuan penetrasi kombinasi instrumen dan probe.
3. Pemeriksaan titik indeks dan zona mati probe sudut
Permukaan busur R100 mm digunakan untuk menentukan titik indeks probe sudut dan area mati. Hasil pengukuran juga dapat digunakan untuk membantu memperbaiki rasio sumbu waktu serta posisi titik nol.
4. Pengukuran resolusi longitudinal
Tiga bidang takik dengan jarak referensi 85 mm, 91 mm, dan 100 mm dapat digunakan untuk mengevaluasi resolusi longitudinal probe lurus.
5. Pengukuran arah berkas suara
Tepi sudut kanan pada blok dapat digunakan untuk memeriksa sudut kemiringan atau arah berkas suara yang dihasilkan oleh probe sudut.
Apa Itu Blok Kalibrasi Ultrasonik?
Blok kalibrasi ultrasonik adalah benda referensi dengan bentuk, dimensi, material, dan reflektor tertentu yang digunakan untuk melakukan penyetelan serta verifikasi sistem Ultrasonic Testing. Karena karakteristik benda kerja dapat berbeda, pemilihan blok kalibrasi harus mempertimbangkan material, bentuk, ukuran, dan metode inspeksi yang digunakan.
Blok kalibrasi membantu memastikan parameter penting seperti jarak, sensitivitas, resolusi, linearitas, sudut probe, titik indeks, dan zona mati berada dalam batas yang dapat diterima. Penggunaan blok yang sesuai juga membantu menghasilkan hasil inspeksi yang lebih konsisten dan dapat dipercaya.

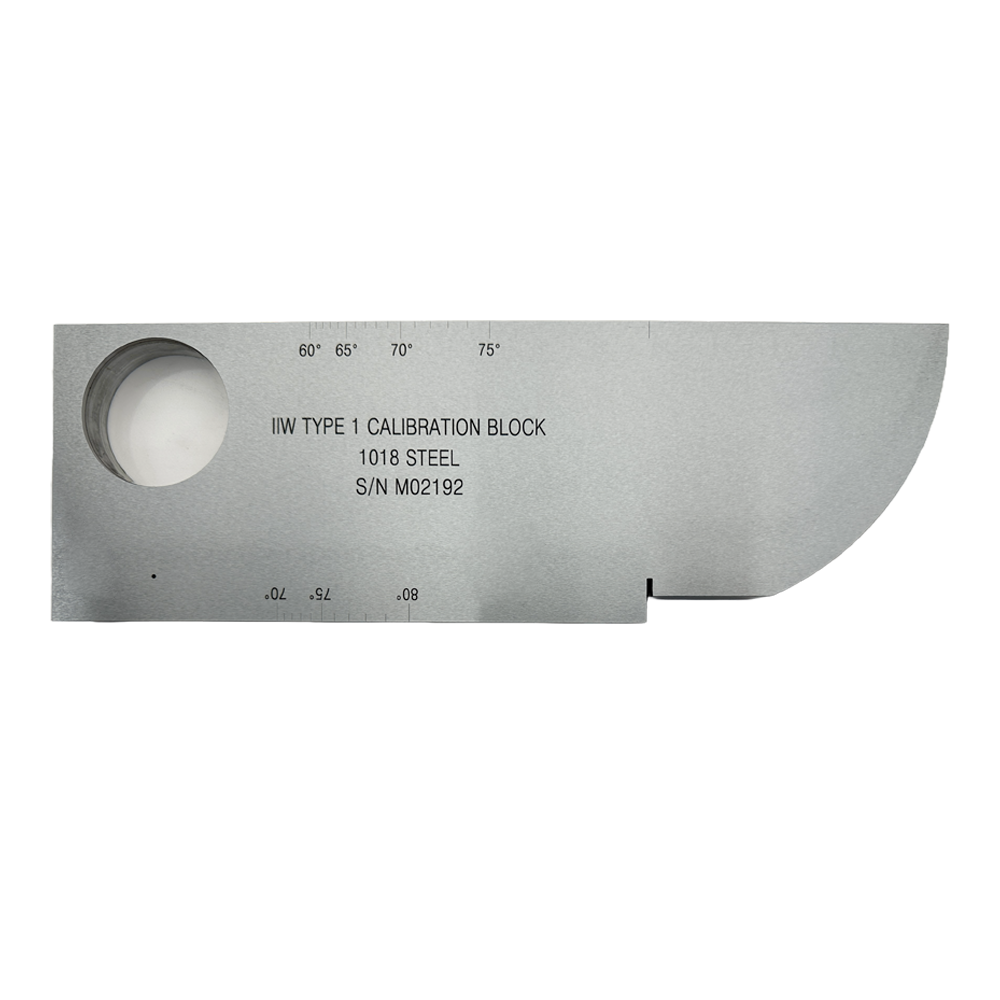

Apa Itu Blok IIW V-1?
IIW V-1 merupakan blok kalibrasi ultrasonik standar yang digunakan secara luas untuk pemeriksaan karakteristik probe lurus dan probe sudut. Berbagai fitur geometris pada blok memungkinkan satu blok digunakan untuk beberapa jenis pemeriksaan kalibrasi.
Karakteristik akustik blok dapat dipengaruhi oleh material, perlakuan panas, tekstur, arah pengerolan, metode pengecoran atau pembentukan, redaman material, dan kecepatan suara. Oleh karena itu, karakteristik material blok menjadi salah satu aspek penting dalam penerapan kalibrasi ultrasonik.

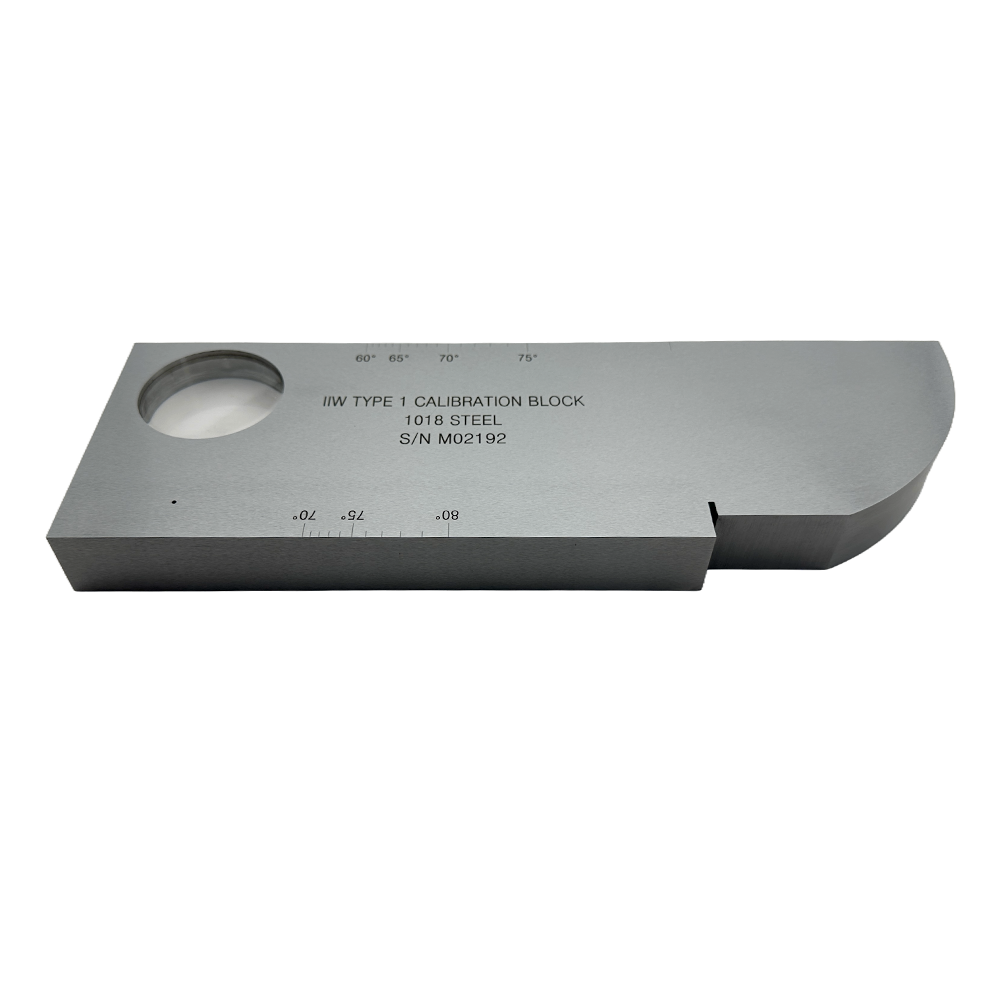

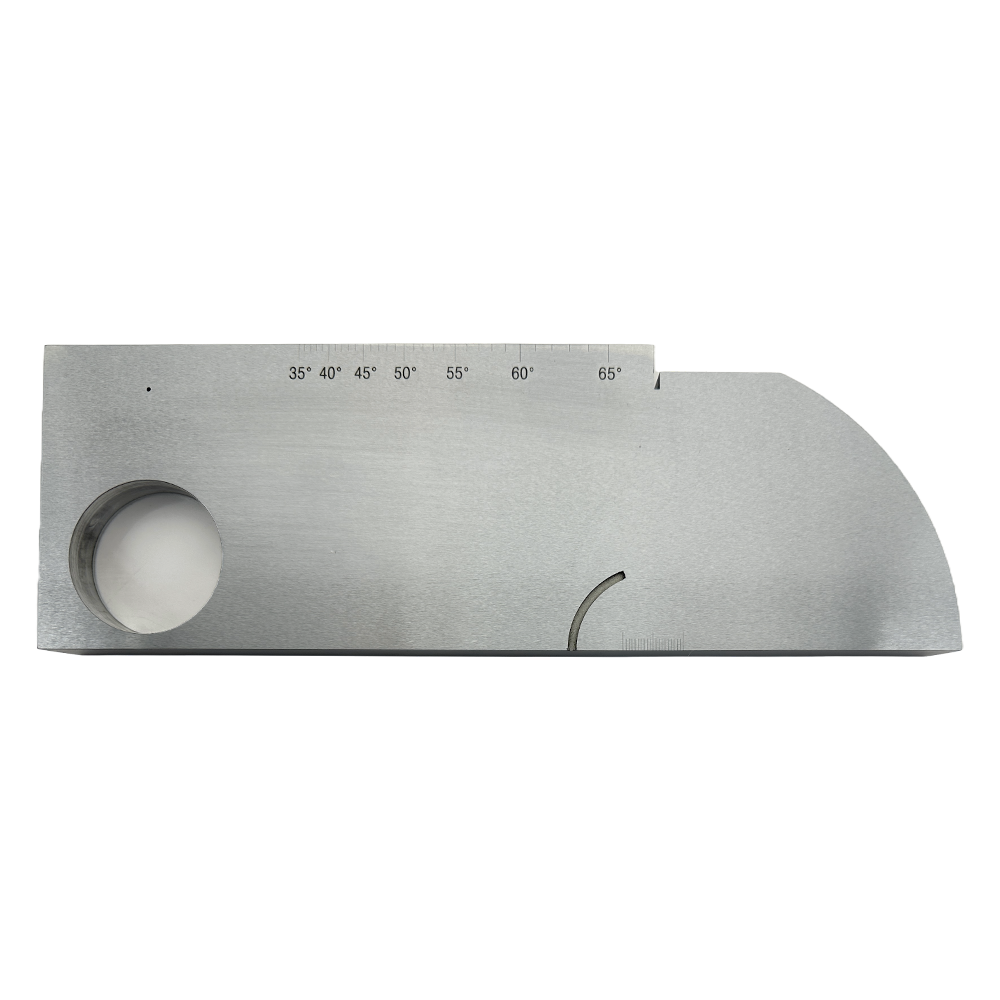

Fitur Utama
- Tipe IIW V-1 / IIW Type 1 Calibration Block.
- Dikenal sebagai Dutch Test Block.
- Digunakan untuk kalibrasi peralatan Ultrasonic Testing.
- Dapat digunakan untuk probe lurus dan probe sudut.
- Memiliki radius R100 mm dan busur φ50 mm.
- Dilengkapi lubang referensi φ1,5 mm.
- Memiliki skala tanda referensi yang terukir.
- Dilengkapi slot pada titik nol untuk menghasilkan sinyal kalibrasi.
- Mendukung kalibrasi pada interval rentang 100 mm.
- Membantu pemeriksaan beam angle, index point, sensitivity, resolution, linearity, dan dead zone.
- Cocok digunakan di laboratorium maupun lokasi inspeksi.
- Dapat dikustomisasi berdasarkan kebutuhan pelanggan.
Standar
Blok Kalibrasi IIW V-1 mengacu pada beberapa standar dan referensi pengujian ultrasonik, antara lain:
- ASTM E164 – Standard Practice for Ultrasonic Contact Examination of Weldments.
- BS 2704 Block A2 Mod. 1 – British Standard untuk blok kalibrasi ultrasonik.
- DIN 54-120 – Acuan blok kalibrasi untuk pengujian ultrasonik.
- ISO 2400 – Non-destructive testing – Ultrasonic testing – Specification for calibration block No. 1.
Aplikasi
Blok Kalibrasi IIW V-1 digunakan dalam berbagai kegiatan Non-Destructive Testing (NDT), khususnya pemeriksaan ultrasonik pada sambungan las dan material logam. Blok ini dapat digunakan untuk kalibrasi Ultrasonic Flaw Detector, pemeriksaan probe lurus dan probe sudut, serta verifikasi karakteristik sistem sebelum inspeksi.
Aplikasi lainnya mencakup fabrikasi struktur baja, pressure vessel, perpipaan, industri minyak dan gas, pembangkit listrik, manufaktur, galangan kapal, aerospace, laboratorium NDT, QC/QA, serta pelatihan teknisi Ultrasonic Testing.

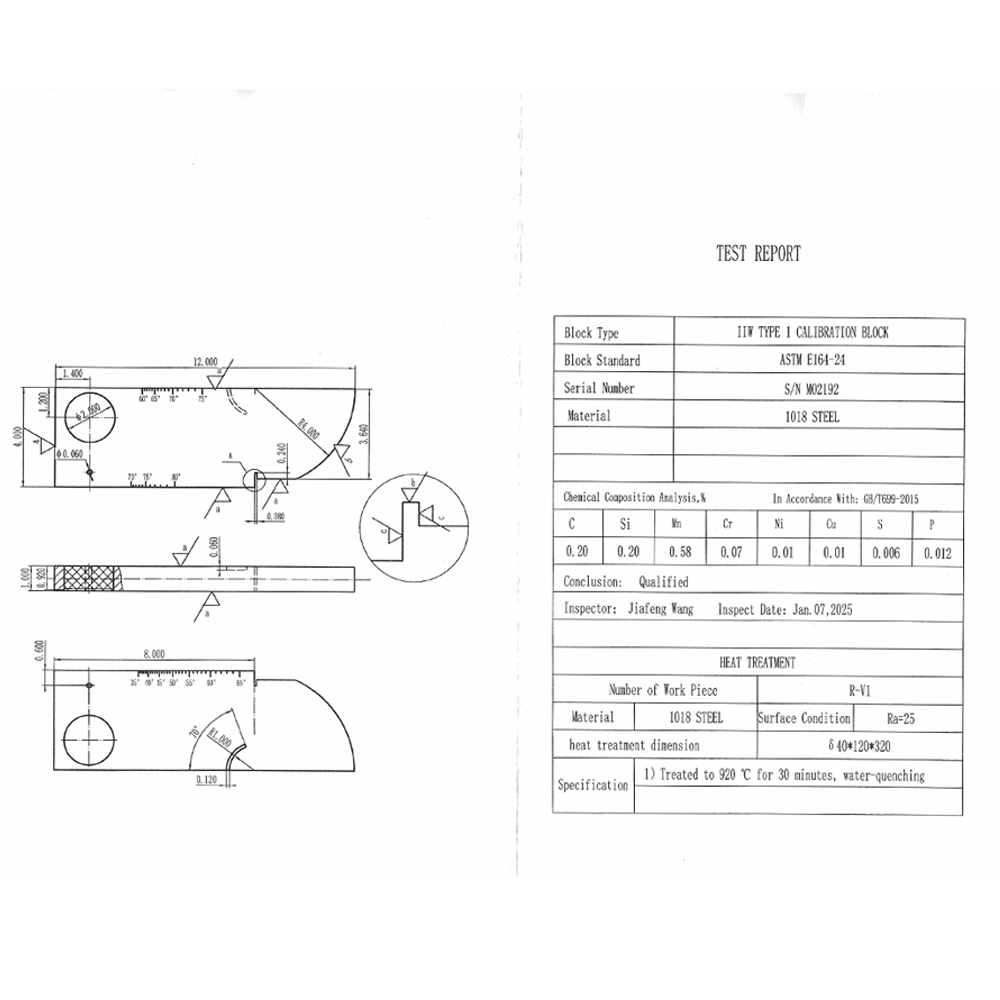

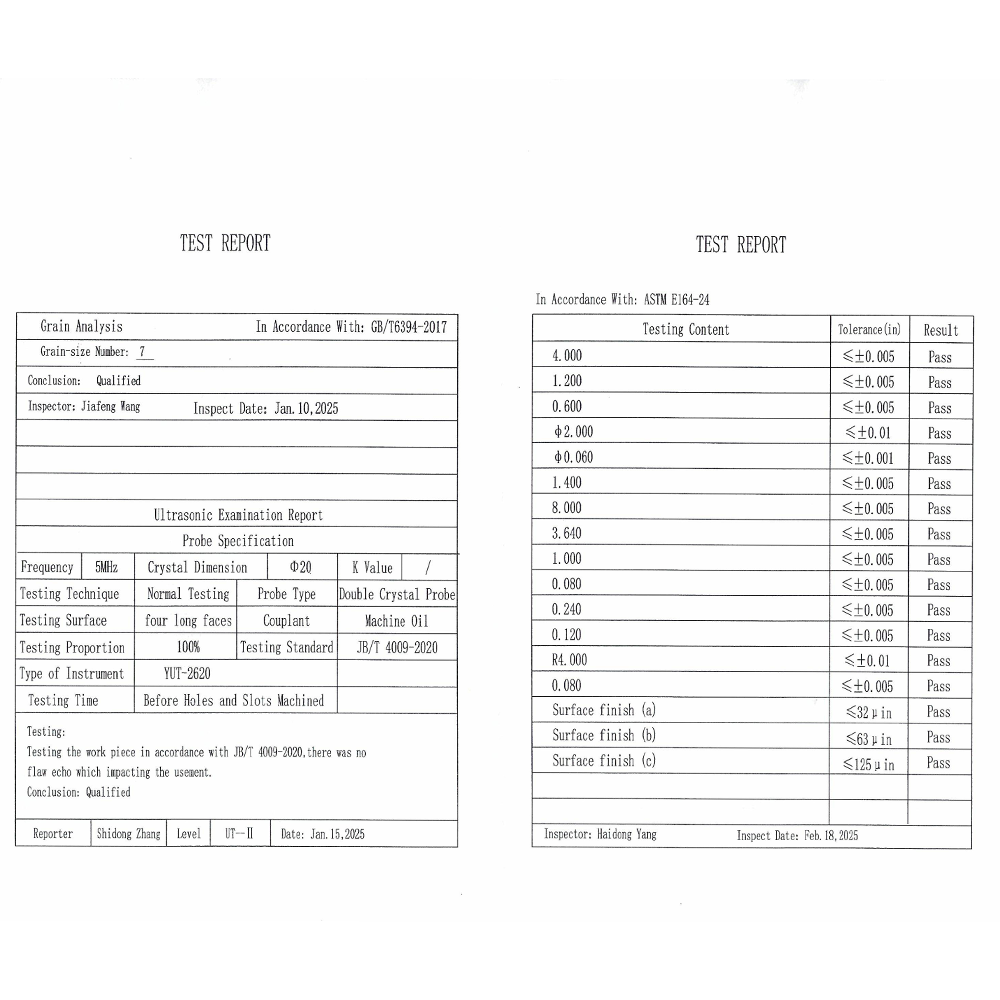

Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Blok Kalibrasi IIW V-1 |
| Tipe | IIW Type 1 / V-1 |
| Nama Lain | Dutch Test Block |
| Material | Baja Karbon Rendah |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Radius Utama | R100 mm |
| Radius/Bentuk Referensi | φ50 mm |
| Lubang Referensi | φ1,5 mm |
| Ketebalan | 25 mm |
| Dimensi | 300 × 100 × 25 mm |
| Berat Bersih | ±5,0 kg |
| Berat Kotor | ±6,5 kg |
| Fitur Kalibrasi | Slot titik nol dan skala referensi |
| Resolusi Referensi | 85 mm, 91 mm, 100 mm |

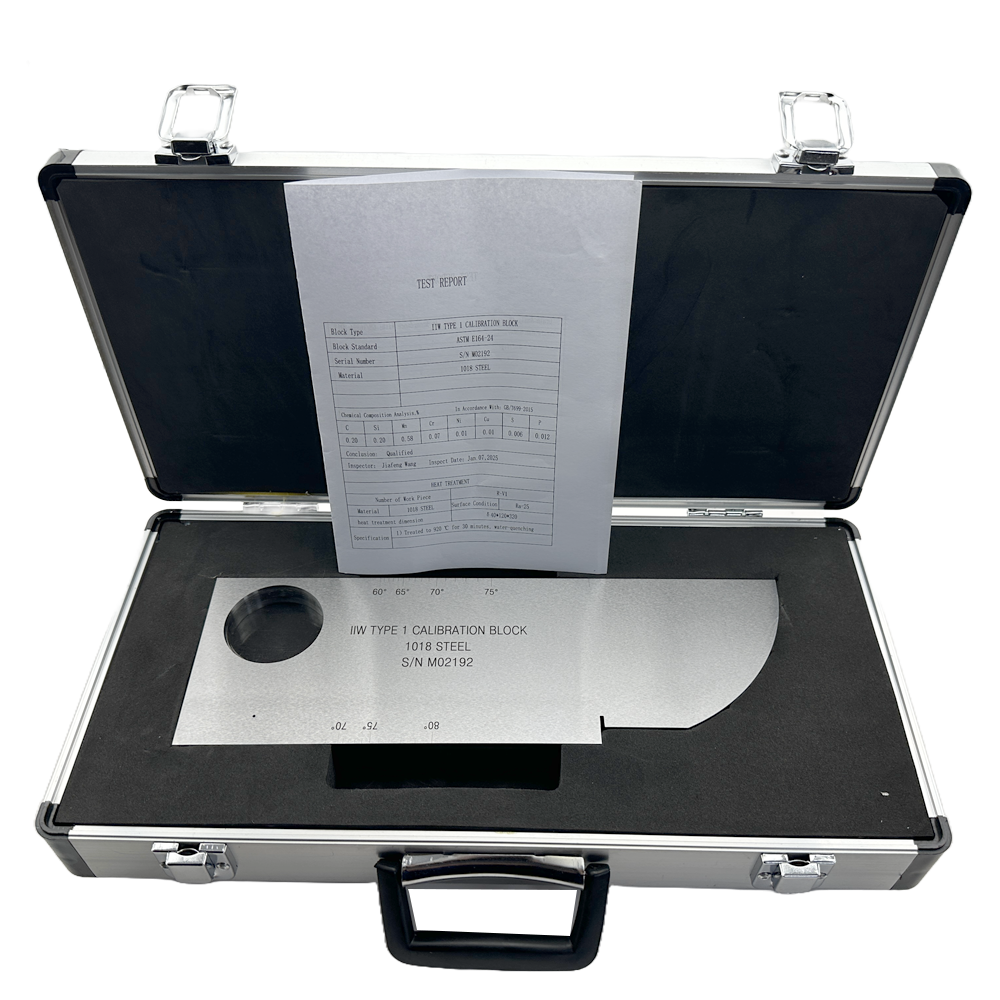

| Kotak Penyimpanan | Engineering Plastic Case |
| Standar | ASTM E164, BS 2704 A2 Mod. 1, DIN 54-120, ISO 2400 |
| Penggunaan | Laboratorium dan inspeksi lapangan |
| Kustomisasi | Tersedia berdasarkan kebutuhan pelanggan |
