High Acceleration Shock Test System Haida

High Acceleration Shock Test System Haida

High Acceleration Shock Test System adalah sistem pengujian yang dirancang untuk mensimulasikan guncangan (shock) dengan percepatan sangat tinggi yang dapat dialami produk selama transportasi, penanganan, peluncuran, benturan, maupun kondisi operasional tertentu. Alat ini digunakan untuk mengevaluasi integritas struktur, daya tahan, keandalan, dan ketahanan terhadap guncangan pada komponen maupun produk jadi di bawah beban kejut mekanis yang ekstrem, sehingga memastikan kesesuaiannya dengan standar pengujian militer, kedirgantaraan, otomotif, dan elektronik.

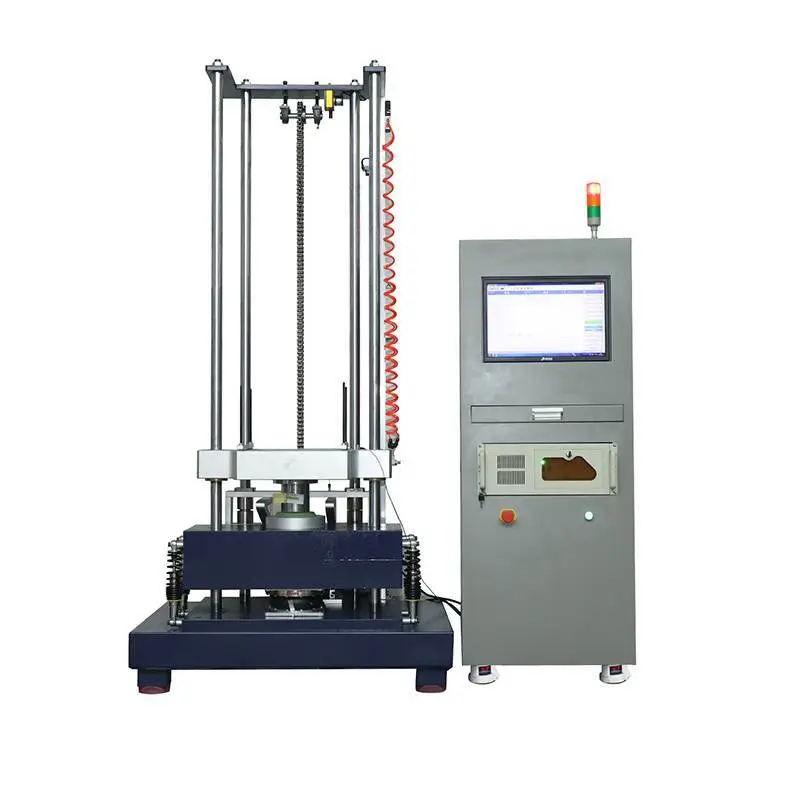

High Acceleration Shock Test System HD-G809-6



High Acceleration Shock Test System adalah sistem pengujian kejut berpercepatan tinggi yang dirancang untuk mengevaluasi kemampuan produk dalam menahan guncangan ekstrem dan percepatan tinggi yang dapat terjadi selama transportasi, peluncuran, penanganan, benturan, maupun kondisi operasional yang berat. Alat ini menghasilkan pulsa kejut (shock pulse) dengan tingkat percepatan yang sangat tinggi dalam waktu singkat untuk mensimulasikan kondisi nyata yang dapat menyebabkan kerusakan pada struktur, komponen mekanis, perangkat elektronik, maupun sistem kritis lainnya. Pengujian dilakukan untuk mengidentifikasi kelemahan desain, retakan material, kegagalan sambungan, kerusakan internal, serta potensi penurunan performa akibat paparan gaya kejut yang ekstrem. Dilengkapi dengan sistem pembangkit kejut presisi tinggi, meja uji berkapasitas besar, accelerometer berakurasi tinggi, sistem kontrol digital, perangkat lunak analisis data, dan teknologi pemantauan real-time, High Acceleration Shock Test System mampu menghasilkan profil kejut yang akurat dan sesuai dengan berbagai kebutuhan pengujian. Peralatan ini banyak digunakan dalam industri aerospace, pertahanan, otomotif, elektronik, telekomunikasi, baterai, serta laboratorium penelitian untuk melakukan pengujian sesuai standar internasional seperti MIL-STD, IEC, ISO, ASTM, JIS, dan GB. Dengan kemampuan mensimulasikan kondisi kejut ekstrem secara terkendali, alat ini membantu memastikan produk memiliki tingkat keandalan, keamanan, dan daya tahan yang tinggi sebelum digunakan dalam aplikasi yang menuntut performa maksimal.



High Acceleration Shock Test System 1



Fitur Produk



  • Meja uji benturan (impact test bench) berukuran kompak, sehingga menghemat ruang laboratorium tanpa mengurangi performa pengujian.
  • Struktur meja dirancang secara khusus menggunakan analisis optimasi elemen hingga (Finite Element Analysis / FEA), menghasilkan konstruksi yang kuat, kokoh, dan memiliki respons frekuensi tinggi.
  • Mampu melakukan pengujian benturan percepatan tinggi (high acceleration shock test) dengan durasi percepatan hingga 0,3 ms, sehingga cocok untuk simulasi kondisi kejut ekstrem.
  • Gelombang benturan half-sine shock pulse yang dihasilkan memenuhi berbagai persyaratan standar pengujian internasional.
  • Dilengkapi sistem pencegah benturan sekunder (anti-secondary impact device) yang efektif mencegah terjadinya benturan tambahan setelah tumbukan utama.
  • Menggunakan sistem peredam getaran efisiensi tinggi yang terintegrasi pada badan meja untuk meningkatkan akurasi dan kestabilan hasil pengujian.
  • Ketinggian benturan dapat diatur secara digital, sehingga pengaturan parameter pengujian menjadi lebih cepat dan presisi.
  • Sistem kontrol otomatis memungkinkan proses pengujian dijalankan secara otomatis setelah parameter ditetapkan, meningkatkan efisiensi dan konsistensi hasil pengujian.

Spesifikasi Produk



Maximum load: 100kg
Table size: 500mm×600mm
Impact peak acceleration range: Half sine wave: 150～6000m/s²
Pulse duration: Half sine wave: 0.5～30ms
Impact waveform: Half sine wave
wave description difference a) When the pulse duration is less than or equal to 3ms, the peak acceleration tolerance is ±20%; the pulse duration tolerance is ±15%;

b) When the pulse duration is> 3ms, the waveform tolerance should be within the range specified by the standard.
Speed variation tolerance  ±15%
Standards compliant Requirements of GJB150, GJB360, GB2423.
Anti-secondary impact device Adopt hydraulic braking device
Dimensions of impact table body (1000×750×2450)(mm)
Weight of impact table: 3600kg
Power consumption: 5.5KVA
Working conditions: A. Power supply voltage: 380V±10% AC50Hz
B. Ambient temperature: 0℃-40℃
C .Relative humidity: ≤90% (25℃)
D. Surrounding environment: no corrosive medium, dry and ventilated,

Electromagnetic field interference and strong vibration sources that affect normal operation.

Komposisi peralatan:

Gravity drop impact test bench body 1 set
Impact control measurement system 1 set
Acceleration sensor (including cable) 1 piece
Waveform generator 1 set
Connecting cable 1 set
Hydraulic system 1 set
