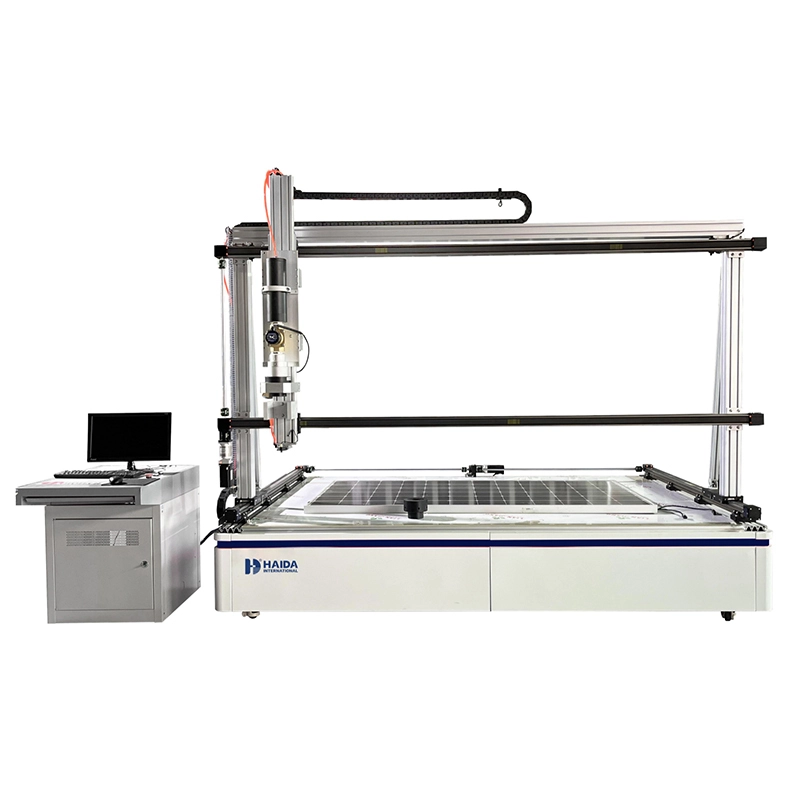

Hail Impact Test Machine
Hail Impact Test Machine adalah alat pengujian yang digunakan untuk mensimulasikan benturan butiran es (hailstone impact) pada berbagai produk dan material guna mengevaluasi ketahanannya terhadap kerusakan akibat hujan es. Pengujian ini bertujuan untuk menilai kemampuan produk dalam menahan retak, pecah, deformasi, atau penurunan performa setelah menerima benturan dengan energi tertentu yang menyerupai kondisi cuaca ekstrem di lapangan.
Dilengkapi dengan sistem peluncur bola es atau proyektil berstandar, pengaturan kecepatan tumbukan yang presisi, fixture penahan sampel yang kokoh, serta sistem kontrol dan pencatatan data otomatis, Hail Impact Test Machine mampu menghasilkan pengujian yang akurat, konsisten, dan dapat diulang. Alat ini banyak digunakan dalam industri fotovoltaik, material bangunan, kaca pengaman, atap, otomotif, laboratorium pengujian, dan pusat penelitian untuk memastikan produk memenuhi persyaratan ketahanan benturan sesuai standar seperti IEC 61215, UL 61730, ASTM, dan standar pengujian hujan es terkait lainnya.
Standar Pengujian
-
IEC 61215-2:2021 – Terrestrial Photovoltaic (PV) Modules – Design Qualification and Type Approval – Part 2: Test Procedures
MQT 17 – Hail Test digunakan untuk memverifikasi ketahanan mekanis modul fotovoltaik terhadap dampak hujan es yang terjadi selama masa operasional di lapangan.
Spesifikasi Produk
| Model | 8082-HD |
| Suitable for sample size | 2.4*1.2m |
| X shaft move distance | Approx. 2.4m |
| Y shaft move distance | Approx. 1.2m |
| Locating accurate | ≤1mm |
| Impact area | 2.4*1.2m (suitable for different solar panel size in the range) |
| Locating control | PC control and automatic locating |
| Testing velocity system and theory | A.Ice ball through the infrared test velocity sensor, meanwhile catch Infrared by breaking time T, according to the V=S/T calculation ice ball flight velocity; |
| B.Infrared test speed sensor accurate:±5%; | |
| C.The speed catch range:0-50m/s; | |
| Ice ball mould specifications | A.One mould with 6 ice ball and each ice ball size with 2 sets mould (25mm, 35mm, 45mm ice ball) |
| B.One mould with 4 ice ball and each ice ball size with 3 sets mould (55mm, 65mm, 75mm ice ball) | |
| C.The Mould material:Special materials and the ice ball easy take off from the mould | |
| D.The Mould process : CNC processing | |
| System software | Software with Chinese and English, Software display the impact point, impact speed, ice ball diameter etc;. The testing data can save, inquiry and print;. Testing data export is World , Excel, PDF, JPG etc format; |
| Machine material | Aluminum profile structure |
| Launch device | A.Power source is air compressor; |
| B.Air pressure :6-8bar; | |
| C.Ice Ball Single filled by Manual; | |
| D.The Barrel length approx 940mm; | |
| E.The barrel can change; | |
| F.The guide ways is high quality import guide rail; | |
| G.Driving ways adopt import servo motor+synchronous wheel; |
