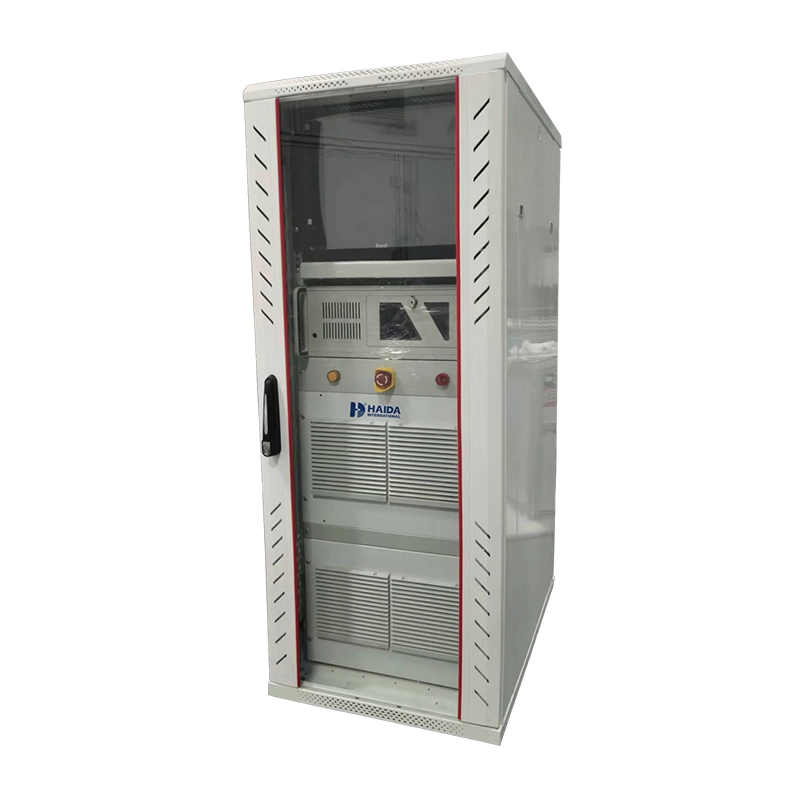

Bypass Diode Thermal Test Machine 8086-HD
Bypass Diode Thermal Test Machine adalah alat pengujian yang digunakan untuk mengevaluasi kinerja termal dan ketahanan panas bypass diode yang digunakan pada modul fotovoltaik (solar panel). Pengujian ini bertujuan untuk mensimulasikan kondisi kerja aktual saat dioda mengalami aliran arus dan peningkatan suhu, sehingga dapat menilai stabilitas performa, karakteristik termal, serta keandalan komponen dalam jangka panjang.
Dilengkapi dengan sistem suplai arus presisi, sensor suhu berakurasi tinggi, modul pemantauan tegangan dan arus, ruang uji yang terkontrol, serta perangkat akuisisi data otomatis, Bypass Diode Thermal Test Machine mampu menghasilkan hasil pengujian yang akurat, konsisten, dan dapat diulang. Alat ini banyak digunakan dalam industri energi surya, manufaktur modul fotovoltaik, laboratorium kontrol kualitas, dan pusat penelitian untuk memastikan bypass diode memenuhi persyaratan keselamatan, efisiensi, dan keandalan sesuai standar industri yang berlaku.
Standar Pengujian
-
IEC 61215-2:2021 – Terrestrial Photovoltaic (PV) Modules – Design Qualification and Type Approval – Part 2: Test Procedures
Menetapkan prosedur pengujian untuk kualifikasi desain dan persetujuan tipe modul PV. Standar ini mencakup MQT 18 Bypass Diode Thermal Test untuk memverifikasi ketahanan termal dioda bypass yang terpasang pada modul PV.
-
IEC 62979:2017 – Photovoltaic Modules – Bypass Diode – Thermal Runaway Test
Menyediakan metode untuk mengevaluasi apakah dioda bypass yang terpasang pada modul PV rentan terhadap thermal runaway atau memiliki sistem pendinginan yang memadai untuk mencegah overheating saat transisi dari forward bias ke reverse bias. Standar ini sangat relevan untuk pengujian dioda Schottky.
-
IEC 63126:2020 – Guidelines for Qualifying PV Modules, Components and Materials for Operation at High Temperatures
Memberikan panduan kualifikasi modul PV, komponen, dan material yang beroperasi pada lingkungan bersuhu tinggi guna memastikan keandalan dan umur pakai sistem fotovoltaik.
Spesifikasi Produk
| Model | 8086-HD |
| PART1 : BYPASS DIODE TEST PARAMETERS | |
| Pulse Power Supply | 20μs~999s(adjustable) |
| Current Range | 0-60A; Deviation ±2% |
| Voltage Rang | 0-5V; Deviation ±2% |
| DC Power Supply | Current Range 0-60A; Deviation ±1% |
| Voltage Range | 0-20V; Deviation ±1% |
| Temperature Acquisition Channel Accuracy | ≤1℃ |
| Voltage Acquisition Accuracy | ≤0.2V |
| Data Acquisition and Analysis System | A . Includes temperature and voltage acquisition channels; |
| B. Software automatically fits curves based on the relationship between temperature and voltage | |
| Functional Test | Diode I-V curve <1s |
| Thermal Runaway Test | Forward current → Reverse voltage ≤10ms |
| Power | Single phase, 220V, 50Hz |
| PART 2 : THERMAL OVEN PARAMETERS | |
| Internal dimension | 400*400*400mm(W*D*H) |
| External dimension | 760*690*1720mm(W*D*H) |
| Temperature range | RT~200C |
| Temperature display accuracy | 0.1 C |
| Temperature stability | ± 1.0 C |
| Temperature uniformity | ± 2 C |
| Temperature rise time | 5 C/ min in average |
| Controller | Touch screen control |
| Inner chamber material | stainless steel plate |
| External chamber material | Cold rolled steel plate baking varnish treatment |
| Observation window | 250*250mm |
| Lighting device | Machine is equipped with internal lighting, easy to observe the state of the sample being tested; |
| Box door | Single door left open, box door side is equipped with explosion-proof chain |
| Test holes | The right side of the device has 2 test holes with a diameter of 50mm, easy to put in the temperature, voltage, current, and other collection lines; |
| Insulation material | High efficiency compressed glass wool; |
| Insulation device | No fuse switch, over-temperature protection switch, fuse; |
| Safety devices | Equipped with over-temperature alarm; |
| Air circulation system | Convection air circulation system |
| Pressure relief port | Opening size 200*200mm, located on the back side of the box, when the specimen explodes, the pressure relief port pops open to unload the pressure |
| Power | Single phase 220V, 50Hz |
| Weight | Approx. 170kg |
