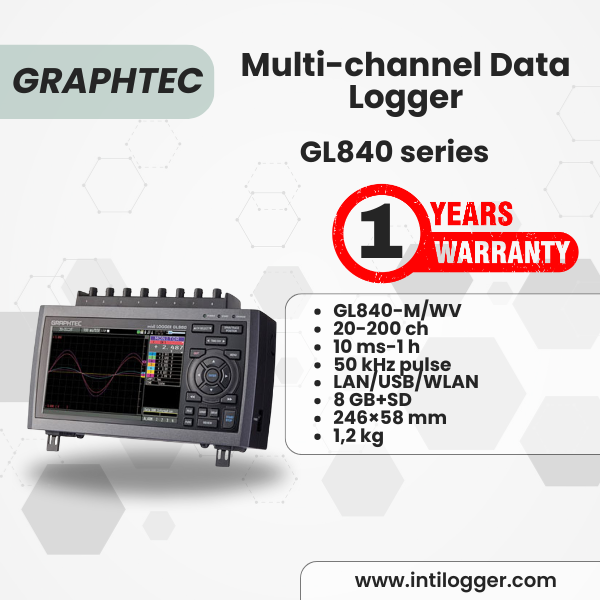

GL840 Data Logger – Multi-Inputs & Withstand Voltage Model

Dua Pilihan Model GL840

• Multi-Inputs Model: Dirancang untuk pengukuran suhu dengan banyak channel secara bersamaan.

• Withstand-Voltage Model: Cocok untuk aplikasi baterai tegangan tinggi bertingkat (stacked high voltage battery) atau pengukuran suhu dengan presisi tinggi.

Fleksibilitas Input Channel

GL840 mendukung tiga jenis format input, dengan port sinyal analog yang dapat diperluas dari 20 channel standar hingga maksimal 200 channel. Fitur ini memungkinkan pengukuran berbagai fenomena dalam satu perangkat.

Konektivitas Wireless

Dengan tambahan opsional Wireless LAN Unit, GL840 mampu melakukan:

• Pengukuran nirkabel (wireless measurement).

• Pemantauan jarak jauh (remote monitoring & measurement).

• Perluasan jangkauan pengukuran agar lebih fleksibel.

Spesifikasi Teknis GL840-M & GL840-WV Data Logger

Model Number

• GL840-M : Multi-inputs model

• GL840-WV : Withstand-voltage model

Kapasitas Input & Terminal

• Jumlah channel analog input: 20 channel (standar), dapat diperluas hingga 200 channel.

• Jenis terminal analog input: Multi-input type, withstand-voltage type, screwless terminal (opsional).

• Port sensor digital: 1 port untuk sensor/input terminal/adapter dari GL100.

Input / Output Eksternal

• Input (*2): Trigger atau Sampling (1 channel), Logic/Pulse (4 channels).

• Output (*3): Alarm (4 channels).

Interval Sampling

• 10 ms hingga 1 jam (khusus voltage: 10 ms hingga 50 ms) (*4).

• Mendukung sinyal eksternal untuk sinkronisasi.

Fungsi Trigger & Alarm

• Trigger action: Start atau Stop capture data berdasarkan trigger.

• Repeat action: Off, On (auto rearmed).

• Trigger source:

  • Start: Off, Measured signal, Alarm, External, Clock, Week, Time.

  • Stop: Off, Measured signal, Alarm, External, Clock, Week, Time.

• Condition setting: OR atau AND.

• Jenis sinyal yang bisa dideteksi:

  • Analog: Rising (High), Falling (Low), Window-in, Window-out.

  • Logic: Pattern (kombinasi input high/low).

  • Pulse: Rising (High), Falling (Low), Window-in, Window-out.

Fungsi Pulse Input

• Mode pengukuran:

  • Rotation Count (RPM).

  • Accumulating Count.

  • Instant Count.

• Kapasitas pulse input:

  • Frekuensi input maksimum: 50 kHz.

  • Jumlah hitungan maksimum: 50kC/sampling (16-bit counter).

Fungsi Perhitungan

• Antar channel: Penjumlahan, Pengurangan, Perkalian, Pembagian.

• Statistik: Rata-rata, Peak, Maksimum, Minimum, RMS (2 pilihan).

Interface ke PC

• Ethernet: 10 BASE-T / 100 BASE-TX.

• USB: Hi-speed.

• Wireless LAN (opsional): Menggunakan B-568 (tersedia di wilayah tertentu).

Media Penyimpanan

• Internal: Built-in Flash Memory 8GB (*5).

• Eksternal: 1 slot SD Card (mendukung SDHC hingga 32GB) (*6).

• Data yang disimpan: Data hasil capture, pengaturan, screen copy.

Lingkungan Operasional

• Suhu operasi: 0 hingga 45°C, kelembapan 5 hingga 85% RH (tanpa kondensasi).

• Dengan baterai: 0 hingga 40°C.

• Saat charging: 15 hingga 35°C.

Sumber Daya

• Adaptor AC: 100–240 V AC, 50/60 Hz (1 unit adaptor termasuk).

• DC Power: 8.5–24 V DC (opsi kabel DC B-514).

• Battery Pack: Dapat dipasang 2 unit (opsi B-569: 7.2 V DC, 2900 mAh).

• Konsumsi daya maks: 38 VA (*7).

Dimensi & Berat

• GL840-M: 246 × 161 × 58.2 mm (dengan cover), berat ±1218 g.

• GL840-WV: 246 × 170.4 × 58.2 mm (dengan cover), berat ±1244 g.

Spesifikasi Input GL840-M & GL840-WV

Model Number dan Terminal Input

• GL840-M: Input terminal B-564 / B-564SL

• GL840-WV: Input terminal B-565

Metode Input

• Semua channel menggunakan isolated balanced input (*9).

• Sampling dilakukan dengan cara scan per channel.

Jenis Terminal Input

• GL840-M (B-564): Screw terminal (M3 screw).

• GL840-M (B-564SL): Screwless terminal (diameter kabel yang dapat digunakan: φ0.3 – 1.3 mm).

• GL840-WV: Screw terminal (M3 screw).

Rentang Pengukuran (Measurement Range)

• Tegangan (Voltage):
  20 mV, 50 mV, 100 mV, 200 mV, 500 mV, 1 V, 2 V, 5 V, 10 V, 20 V, 50 V, 100 V, dan 1–5 V F.S. (Full Scale).

• Thermocouple:

  • Tipe: K, J, E, T, R, S, B, N, W (WRe5-26).

  • Rentang: 100, 500, 2000 ºC (*10).

• RTD (Resistance Temperature Detector):

  • Tipe: Pt100, Pt1000 (IEC751), JPt100 (JIS).

  • Rentang: 100, 500, 2000 ºC (*10).

• Kelembapan (Humidity):
  0 – 100 % RH (menggunakan sensor kelembapan opsional B-530).

Filter

• Pilihan: Off, 2, 5, 10, 20, 40 (moving average sesuai jumlah yang dipilih).

A/D Converter

• Tipe Sigma-Delta, resolusi 16-bit.

• Resolusi efektif: 1/40.000 dari full range pengukuran.

Maksimum Tegangan Input

• Antara terminal (+) / (–):

  • 20 mV – 2 V: 60 Vp-p.

  • 5 V – 100 V: 110 Vp-p.

• Antar channel (–) / (–):

  • GL840-M: 60 Vp-p.

  • GL840-WV: 600 Vp-p.

• Channel terhadap Ground (GND):

  • GL840-M: 60 Vp-p.

  • GL840-WV: 300 Vp-p.

Dimensi

GL840-M External Dimensions with cover (rubber protector)

Scale : mm, Tolerance : +/- 5 mm

GL840-M External Dimensions

Scale : mm, Tolerance : +/- 3 mm

GL840-WV External Dimensions with cover (rubber protector)

Scale : mm, Tolerance : +/- 5 mm

GL840-WV External Dimensions

Scale : mm, Tolerance : +/- 3 mm

Input terminal / Base unit

• Input terminal (B-564) with Base unit (B-566)

• Input terminal (B-564SL) with Base unit (B-566)

• Input terminal (B-565) with Base unit (B-566)

• Base unit for input terminal (B-566)

• When two Base unit are connected.

Scale : mm, Tolerance : +/- 3 mm
