Overview

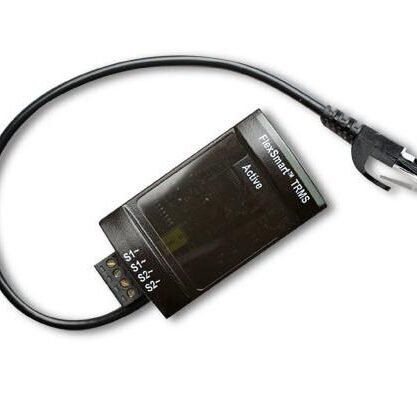

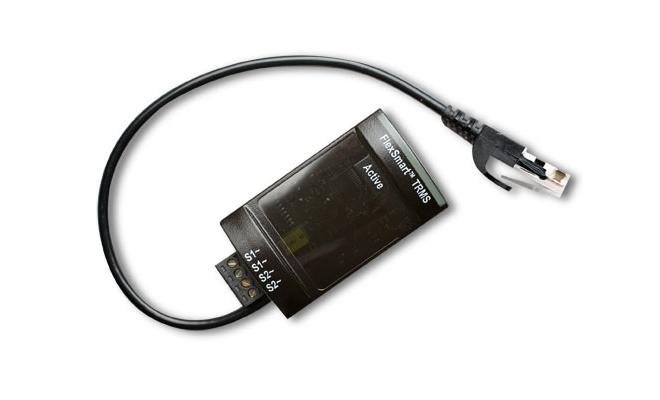

Modul dua saluran 15-bit dengan modular plug ini menerima rentang input 5 mV hingga 512 mV dan kompatibel dengan sensor beroutput 333 mV FS. Koneksi lapangan dilakukan melalui 2 kabel menggunakan terminal sekrup.
Catatan Penting:
-

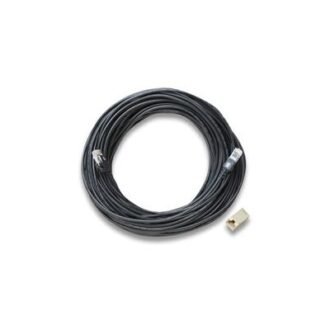

Jika menggunakan S-FS-TRMSA-D dengan U30-GSM, RX3003-00-01, RX3004, atau RX2100, modul sebaiknya ditempatkan sekitar 1 meter (3 ft) dari stasiun seluler untuk menghindari interferensi dari radio GSM. Gunakan kabel ekstensi Smart Sensor Onset part # S-EXT-M002.
-
Jika menggunakan S-FS-TRMSA-D dengan RX2100 atau RX3004 bersama smart sensors, jumlah maksimum modul TRMSA-D dan kombinasi smart sensors dibatasi hingga total 13 saluran data. Misalnya, jika ada dua modul TRMSA-D (4 saluran data) di stasiun RX3000 atau RX2100, maka tersisa sembilan (9) saluran data tambahan untuk smart sensors.
Fitur Utama
-
2 saluran input untuk Arus AC dan/atau Tegangan AC
-
Mengukur True RMS (TRMS) untuk pembacaan yang akurat pada gelombang sinusoidal maupun non-sinusoidal
Spesifikasi
-
Saluran Input: Dua; AC-coupled
-
Koneksi Lapangan: Dua kabel melalui terminal sekrup pada konektor yang dapat dilepas, 16–24 AWG
-
Konektor Cadangan: Bagian dari kit suku cadang (A-FS-TRMSA-4P-1)
-
Rentang Input: 5–512 mV RMS
-
Tegangan Input Minimum: 5 mV RMS; tegangan <5 mV akan dipotong menjadi nol
-
Tegangan Input Maksimum: ±1 V relatif terhadap terminal AC- (pin 2 dan 4)
-
Frekuensi Input: 50/60 Hz
-
Akurasi: ±0,3% dari pembacaan ±0,5% FSR
-
Resolusi ADC: 15-bit
-
Gelombang AC: Faktor puncak <4
-
Kebutuhan Daya: +3,3 V @ 3 mA saat aktif, 6 µA saat sleep
Opsi Rata-Rata Pengukuran: Ya
