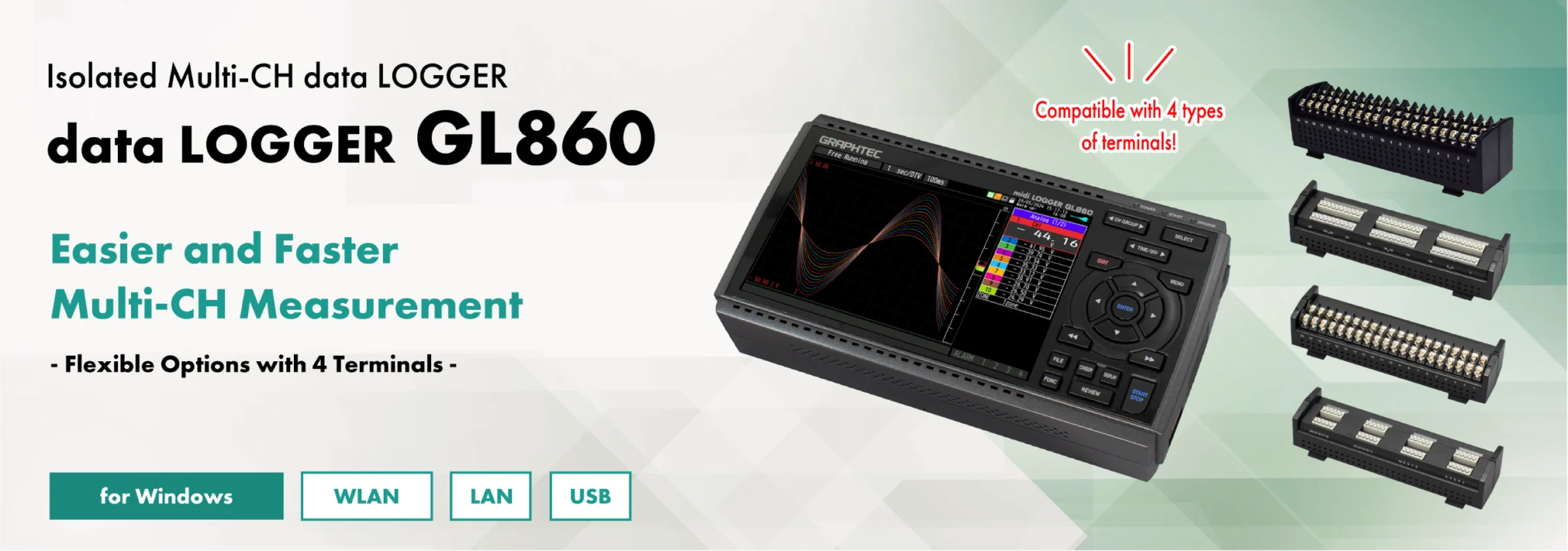

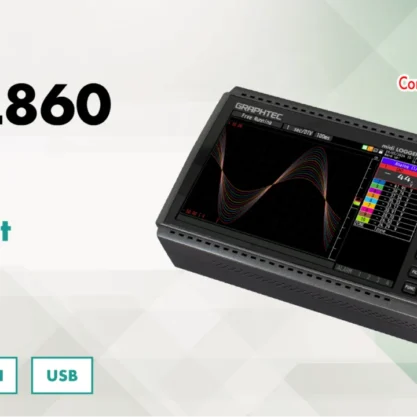

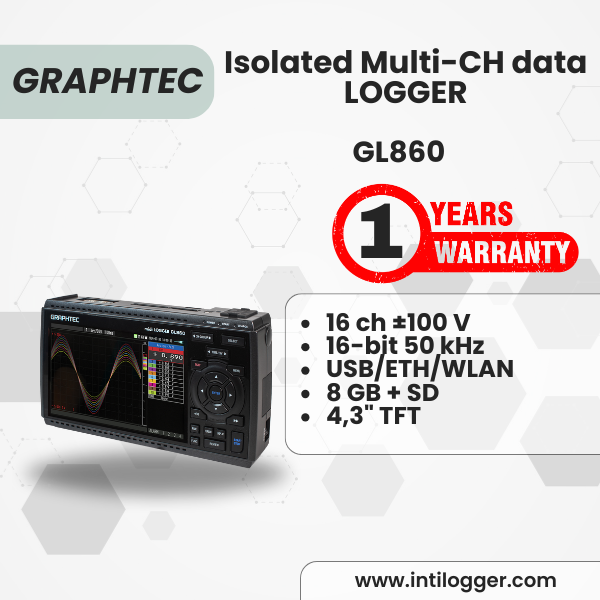

GRAPHTEC Isolated Multi-CH data LOGGER GL860

All Channel Isolated / Universal Input, Standalone Multi-Channel Data Logger

GL Series mendukung semua channel terisolasi dengan universal input. Anda dapat memilih pengukuran tegangan, suhu, dan kelembaban untuk setiap channel input. Selain itu, tersedia juga EU scaling untuk parameter pengukuran lainnya.

Pengukuran Tegangan (Voltage Measurement)

Mendukung rentang operasi luas dari 20 mV hingga 100 V.

Pengukuran Suhu (Temperature Measurement)

Thermocouple: K, J, E, T, R, S, B, N, C (W:WRe5-26 lama)
RTD: Pt100, JPt100, Pt1000 (IEC751) – hanya tipe 3-wire yang didukung
👉 Gunakan B-565 untuk koneksi RTD.

Pengukuran Arus (Current Measurement, 4-20 mA)

Shunt resistor 250Ω (opsional) tersedia.
Dilengkapi dengan rentang khusus 1-5 V untuk pengukuran arus.
👉 Shunt resistor 250Ω (B-551) dapat digunakan untuk mendukung akurasi.

Pengukuran Kelembaban (Humidity Measurement)

Sensor kelembaban opsional tersedia untuk mendukung kebutuhan pengukuran.
Daya sensor dapat langsung disuplai dari unit utama sehingga lebih praktis.
Dilengkapi dengan rentang khusus untuk pengukuran kelembaban.
👉 Gunakan Humidity Sensor B-530 untuk hasil pengukuran yang akurat.

Port Digital I/O (Input/Output) Tersedia

Port Digital I/O dapat digunakan dengan mudah untuk kebutuhan pengukuran maupun kontrol.
Dapat difungsikan dengan menghubungkan kabel opsional Input/Output.
Gunakan Input/Output Cable (B-513) sebagai aksesoris tambahan untuk memastikan koneksi stabil dan akurat.

Input Logika & Pulsa (4 Channel) + Output Alarm (4 Channel)

Input Logika/Pulsa (4 Channel)

Input Logika: Mendukung No-voltage contact (A contact, B contact, NO, NC), Open collector, serta Voltage input (H/L decision).
Input Pulsa: Tersedia 3 mode pilihan per channel:
- Rotation (Putaran)
- Quantity Count (Hitungan Kuantitas)
- Instantaneous (Instan)

Output Alarm (4 Channel)

Kondisi alarm dapat diatur secara independen untuk setiap channel input.
Jika terjadi alarm, sinyal keluaran dapat dipicu dari Output 1 hingga 4.

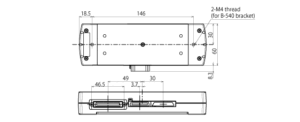

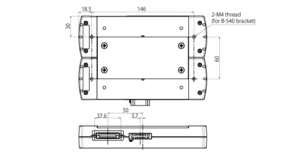

Spesifikasi Teknis Data Logger GL860/GL980/GL2000

1. Input Analog & Ekspansi Channel

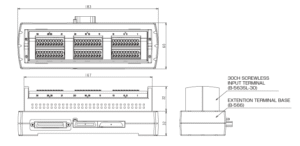

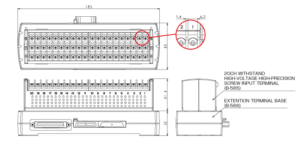

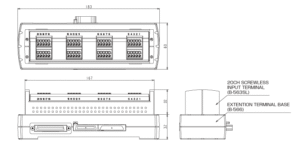

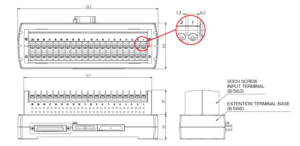

Jumlah Input Analog: Hingga 200 channel per terminal (20ch/30ch) atau unit ekstensi.

2. Input/Output Eksternal

Input:
- Trigger atau Sampling (1 channel)
- Logic/Pulse (4 channel)
- Rentang Tegangan: 0 – ＋24V (common ground)
- Sinyal Input: No-voltage contact (a-contact, b-contact, NO, NC), Open collector, Voltage input
Output:
- Alarm (4 channel)
- Sinyal Output: Open collector (pull-up 5V dengan resistor 10kΩ)

3. Interval Sampling

5 ms – 1 jam
5 ms – 50 ms (khusus voltage & humidity, jumlah channel terbatas, input eksternal※1)

4. Time/Div

1 detik – 24 jam

5. Fungsi Trigger

Repeat Action: On / Off
Jenis Trigger:
- Start: Data capture dimulai saat trigger aktif
- Stop: Data capture berhenti saat trigger aktif
Setting Trigger: Off, Level, Alarm, External, Time, Date, Week

6. Fungsi Alarm

Mode Penilaian Alarm:
- Metode Deteksi: Level, Edge
- Analog: H (↑), L (↓), Window In, Window Out
- Logic: H (↑), L (↓)
- Pulse: H (↑), L (↓), Window In, Window Out
- Calculation: H (↑), L (↓), Window In, Window Out

7. Input Pulsa (Pulse Input)

Mode Pengukuran:
- Rotation Count (RPM) Mode
- Accumulating Count Mode
- Instant Count Mode
Kapasitas Maksimum:
- Frekuensi Input: hingga 50 kHz
- Jumlah Hitungan Maksimum: 50 kC/sampling (16-bit counter)

8. Antarmuka PC (PC I/F)

USB 2.0 (Hi-Speed)
Ethernet (10BASE-T / 100BASE-TX)
Wireless LAN (Opsional: B-568, tersedia terbatas di beberapa region)

9. Media Penyimpanan

Internal: Built-in 8GB Flash Memory
Eksternal: Slot SD Card (SDHC hingga 32GB)
Data yang Disimpan: Setup conditions, Measured data, Screen copy

10. Lingkungan Operasi

Suhu Operasi: 0 – 45 ºC, 5 – 85% RH
- 0 – 40 ºC (saat menggunakan baterai)
- 15 – 35 ºC (saat charging baterai)

11. Catu Daya (Power Supply)

AC Adapter: AC100 – 240V / 50 – 60Hz
DC Input: DC 8.5 – 24V (Max. 26.4V)
Battery Pack (Opsional): DC7.2V (2875mAh, bisa dipasang 2 pack)
Konsumsi Daya: ≤36VA (LCD on, charging, AC100V)

12. Ketahanan Getaran

Sesuai standar Automobile Parts Type 1 Class A
Dilengkapi Buzzer Alarm

Software GL28-APS – Advanced Control & Data Management for GL Series

1. Model dan Kompatibilitas

Model Name: GL28-APS
Supported OS: Windows 11 (64bit) / Windows 10 (64bit/32bit)

2. Fungsi Utama

Kontrol penuh untuk GL Series Data Logger
Real-time data capture (CSV & GBD Binary)
Konversi format data (CSV ⇔ GBD Binary)

3. Konfigurasi Channel & Group

Jumlah Grup: Maksimal 4 group
Jumlah Channel per Grup: Bergantung pada modul yang terhubung
Total Maksimum Channel: Hingga 1000 channel

4. Pengaturan & Kontrol

Setting amplifier (AMP settings)
Capture settings
Trigger & alarm settings
Report settings
Lainnya (customized control)

5. Data Recording & Penyimpanan

Real-time Data: CSV / GBD Binary
Internal/SD Memory Data: CSV / GBD Binary

6. Display & Mode Tampilan

Jenis Tampilan:
- Analog waveforms
- Logic waveforms
- Pulse waveforms
- Digital values
Mode View:
- Y-T View
- Digital View
- X-Y View (antara cursor, hanya saat replay)

7. File Conversion

Konversi data:
- Berdasarkan range cursor
- Semua data

8. Monitor & Alarm Function

Alarm monitor dengan fitur auto email notification ke alamat yang ditentukan

9. Statistik & History

Menampilkan nilai maksimum, minimum, dan rata-rata selama pengukuran

10. Report Function

Otomatisasi laporan:
- Pembuatan file harian
- Pembuatan file bulanan

B-568 Wireless LAN Unit – Modul Komunikasi Nirkabel untuk GL Series

1. Model & Ketersediaan

Model Number: B-568
Catatan: Hanya tersedia di wilayah tertentu.

2. Metode Komunikasi & Instalasi

Communication Method: Wireless LAN
Installation: Dipasang pada slot SD CARD
Jika modul wireless ini terpasang, SD memory card tidak dapat digunakan di slot yang sama.

3. Standar & Spesifikasi Wireless

Wireless LAN Standard: IEEE802.11b / g / n
Jarak Komunikasi: Sekitar 40 meter (tergantung kondisi lingkungan & hambatan)
WPS: Push button / PIN method
Enkripsi: WEP64, WEP128, WPA-PSK / WPA2-PSK (TKIP/AES)
WPA/WPA2 dan TKIP/AES akan dipilih secara otomatis sesuai kebutuhan.

4. Fungsi Utama
