Overview

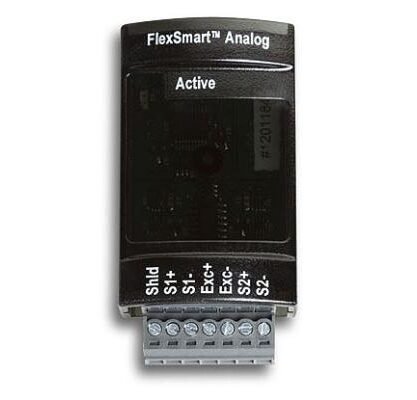

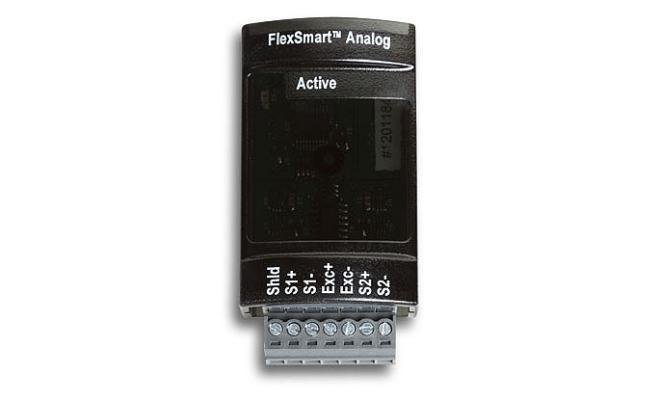

Modul ini digunakan bersama H22 Energy Logger dan menangani dua saluran input tunggal dengan rentang yang dapat dikonfigurasi oleh pengguna, yaitu 0–20 mA DC atau 0–20 V DC. Modul ini kompatibel dengan sensor 2,5 V, 5 V, dan 10 V. Koneksi lapangan dilakukan melalui 2 atau 3 kabel menggunakan terminal sekrup.
Fitur Utama
-
2 saluran input dengan rentang 0–20 mA dan/atau 0–20 V DC
-
Menyediakan tegangan sensor 12 V untuk eksitasi dan opsi pemanasan yang dapat dikonfigurasi pengguna
Spesifikasi
-
Saluran Input: 2 saluran tunggal (single-ended)
-
Rentang yang Dapat Dikustomisasi: 0–20 mA, 0–20 V DC (cocok untuk sensor 2,5 V, 5 V, dan 10 V)
-
Akurasi: ±0,25% FS pada rentang yang dipilih dari 50 mV hingga FS
-
Akurasi A/D: ±0,05%
-
Drift A/D: 5 ppm/°C
-
Resolusi: 12-bit
-
Daya Eksitasi: 12 V DC hingga 200 mA, dengan waktu pemanasan hingga 2 menit dalam kenaikan 5 ms
-
Koneksi Lapangan: 2 atau 3 kabel melalui terminal sekrup
