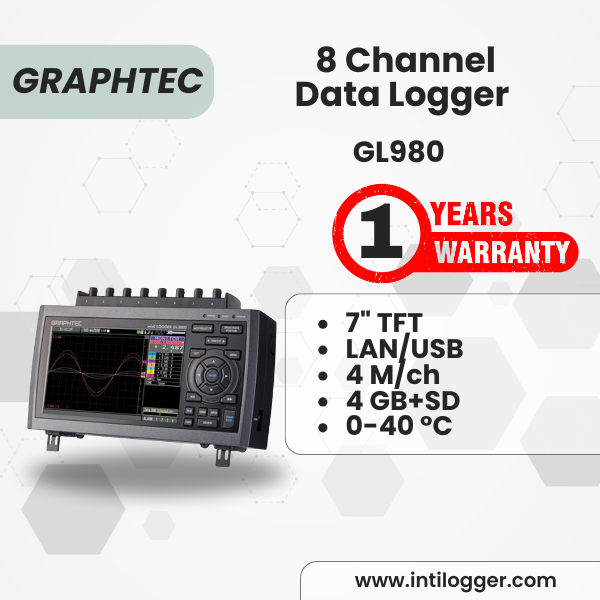

GRAPHTEC 8 Channel Data Logger GL980

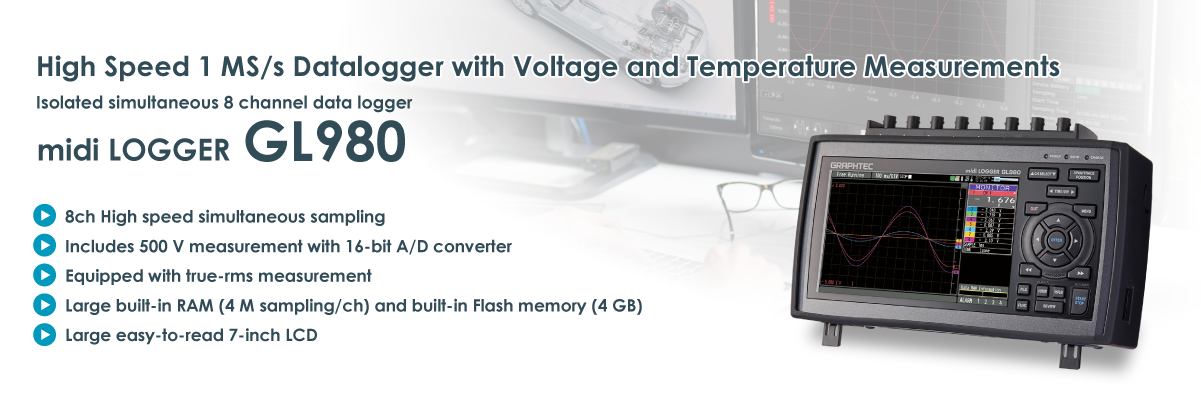

GL980 adalah data logger 8 channel dengan isolasi tegangan tinggi yang mendukung pengukuran hingga 500V serta memiliki kemampuan pengukuran RMS.

Overview

GL980 adalah data logger 8 channel dengan isolasi tegangan tinggi yang mendukung pengukuran hingga 500V serta memiliki kemampuan pengukuran RMS. Semua channel terisolasi secara simultan dengan kecepatan sampling hingga 1 MS/s untuk mendapatkan hasil pengukuran berkecepatan tinggi. Alat ini sangat ideal digunakan untuk pengujian performa mesin maupun pengujian daya tahan (durability testing).

Di bagian dalam, GL980 dilengkapi dengan memori internal 4MW/ch dan flash memory 8GB. Untuk penyimpanan eksternal, tersedia dukungan kartu SD serta USB memory, sehingga memungkinkan perekaman data berkecepatan tinggi dalam jangka waktu panjang.

Selain itu, GL980 dapat dihubungkan dengan printer termal DP-581H sehingga data dapat langsung dicetak di lokasi. Fitur ini membantu mencegah pemalsuan data serta menjamin keamanan hasil pengukuran.

Spesifikasi Teknis GL980 Data Logger

Display (LCD):

  • Layar TFT color LCD 7 inci (WVGA: 800 x 480 dots)

  • Menampilkan: Waveform Y-T dengan nilai digital, perbesaran waveform, nilai real-time statistik, serta grafik XY

  • Bahasa: Inggris, Perancis, Jerman, Spanyol, Rusia, Mandarin, Korea, Jepang

Koneksi & Interface:

  • Ethernet (10BASE-T/100BASE-TX) & USB 2.0

  • Transfer data ke PC hingga 1 ms sampling, kontrol perintah ke GL980

  • Fungsi Ethernet: Web server, FTP server, NTP client, DHCP client, Email sending

  • Fungsi USB: File transfer & penghapusan dari flash internal maupun SD card

Trigger Function:

  • Start/Stop perekaman data berdasarkan sinyal, alarm, input eksternal, waktu terjadwal, atau waktu berlalu

  • Kombinasi: Level OR/AND, Edge OR/AND

  • Threshold: Analog (High/Low, Rising/Falling, Window), Logic (H/L), Pulse (High/Low, Rising/Falling, Window)

  • Pre-trigger hingga 4 juta data point (RAM internal)

  • Repeat action dan trigger hold out tersedia

Alarm Function:

  • Deteksi alarm berdasarkan analog, logic, atau pulse input

  • Aksi: menampilkan & output sinyal saat alarm terdeteksi

  • Akurasi deteksi: ±0.5% dari rentang pengukuran

Media Penyimpanan:

  • RAM internal: hingga 4 juta sampel per channel

  • Flash internal: 4 GB (≈3.9 GB data)

  • USB Flash (tanpa batas kapasitas), SDHC hingga 32 GB

  • Format data: GBD (biner) atau CSV (teks)

  • Fungsi auto-save & hot-swapping USB/SD tersedia

Mode Perekaman:

  • Normal: Rekam dari start hingga stop

  • Ring: Rekam data terbaru (1000–10 juta data)

  • Relay: Simpan data ke beberapa file (hingga 4 GB/file)

  • Backup data otomatis via Flash, USB, SD, atau FTP

Fitur Tambahan:

  • Fungsi pencarian pada data hasil perekaman

  • Perhitungan statistik real-time: Max, Min, P-P, Average, RMS

  • Fungsi scaling (konversi ke satuan engineering)

  • Penambahan komentar hingga 31 karakter per channel

Kondisi Operasi:

  • Suhu: 0 – 40°C (Adaptor/Baterai)

  • Kelembapan: 5 – 85% RH (tanpa kondensasi)

Daya & Konsumsi:

  • Adaptor AC: 100–240 V AC, 50/60 Hz

  • Daya DC: 8.5–24 V (opsi kabel)

  • Baterai: 2 baterai opsional (B-569)

  • Konsumsi: 43–66 VA (AC), atau 0.6–1.81 A (DC) tergantung voltase

Dimensi & Berat:

  • Ukuran: 260 × 161 × 83 mm (dengan cover)

  • Berat: 1.7 kg (tanpa adaptor & baterai)

  • Ketahanan getaran: JIS Vibration Test (Automobile Type 1 Class A, 5 m/s²)

GL980/GL2000 APS Software Specifications

Model Name

  • GL980_2000-APS

Supported OS (*14)

  • Windows 10, 8.1, 8, 7 (SP1 or later)

Main Functions

  • Control of GL980 and GL2000

  • Real-time data capture

  • Data replay

  • Data format conversion

Supported Devices

  • 1 unit of GL980 or GL2000

Control Capabilities

  • Input condition settings

  • Capturing condition settings

  • Trigger/Alarm condition settings

  • Other device parameters

Data Transfer

  • Memory capturing (GL2000):
    Captured data is transferred sequentially to a PC while saved in GL2000 built-in RAM

    • Sampling interval: 1 μs to 1 min

  • Real-time capturing:
    Captured data is transferred to a PC while also saved in GL2000 built-in flash, SD, or USB memory

    • Sampling interval: 1 ms to 1 min

    • Saved in GBD (binary) and CSV formats

Display Capabilities

  • Analog waveform

  • Logic waveform

  • Pulse count waveform

  • Digital values

Display Modes

  • Y-T waveform with digital values

  • Enlarged waveforms

  • Statistical calculation results and history

  • XY graph

File Operations

  • Convert GBD binary format into CSV

  • Conversion can apply to all data or selected range (between cursors)

Past Data Screen Function

  • View current data or switch to past data segments

  • Available at sampling speed 1 kS/s to 1 S/m (1 ms to 1 min)

Statistical Calculations

  • Maximum

  • Minimum

  • Average

  • Peak-to-peak (p-p) value (during capturing)

Spesifikasi Baterai GL980

Kapasitas Baterai

  • 7.2 V, 2900 mAh

Durasi Pemakaian Baterai (dengan dua battery pack terpasang)

  • Sekitar 2 jam saat menampilkan sinyal (LCD dengan kecerahan maksimum)

  • Sekitar 2,5 jam dalam mode screen saver (layar mati)

  • Kondisi uji: 1 sample per detik (1 s), penyimpanan data ke memori Flash internal, menggunakan dua battery pack penuh, suhu lingkungan 25 ºC

Metode Pengisian

  • Pengisian langsung di unit GL980

Waktu Pengisian

  • Sekitar 10 jam (untuk dua baterai sekaligus)

Fungsi Tambahan

  • Jika terjadi pemadaman listrik, daya akan otomatis beralih dari adaptor AC ke battery pack (prioritas adaptor AC bila tersedia).

  • Jika tegangan baterai rendah, pengukuran akan otomatis berhenti setelah data tersimpan untuk menjaga keamanan hasil pengukuran.

Spesifikasi Sensor Kelembaban GL980

Rentang Suhu yang Diizinkan

  • -25 hingga 80℃

Rentang Kelembaban yang Diizinkan

  • 0 hingga 100% RH

Akurasi Pengukuran Kelembaban Relatif

  • ±3% RH (5 hingga 98% RH pada 25℃)

Metode Pengukuran

  • Metode kapasitansi (Capacitance method)

Akurasi Pengukuran Kelembaban Relatif (5 hingga 98% RH)

  • 0 hingga 10℃ : ±5% RH

  • 10 hingga 20℃ : ±4% RH

  • 20 hingga 30℃ : ±3% RH

  • 30 hingga 40℃ : ±4% RH

  • 40 hingga 50℃ : ±5% RH

  • 50 hingga 60℃ : ±6% RH

  • 60 hingga 70℃ : ±7% RH

  • 70 hingga 80℃ : ±8% RH

Catatan: Akurasi pengukuran di atas 60℃ hanya sebagai nilai referensi.

Waktu Respon Sensor

  • Sekitar 15 detik (90% respon saat membran filter terpasang)

Output Sensor

  • 0 hingga 1 VDC

Dimensi Fisik

  • Diameter 14 mm x Panjang 80 mm (tidak termasuk kabel)

Panjang Kabel

  • 3 meter

Sumber Daya Sensor

  • DC +5 hingga +16 V

Konsumsi Daya

  • Sekitar 4 mA

Dimensi

GL980 External Dimensions with cover (rubber protector)

  • Scale : mm
    Tolerance : +/- 5 mm

GL980 External Dimensions

  • Scale : mm
    Tolerance : +/- 3 mm
