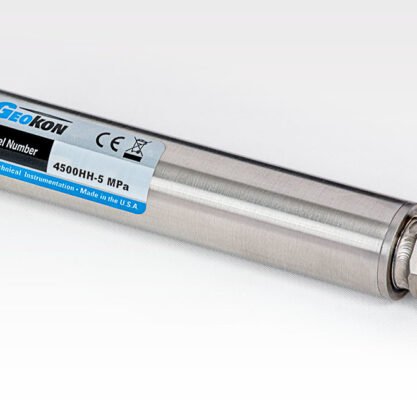

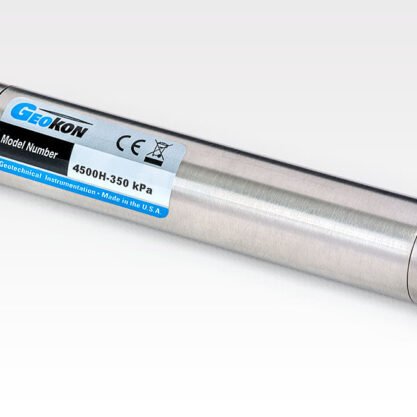

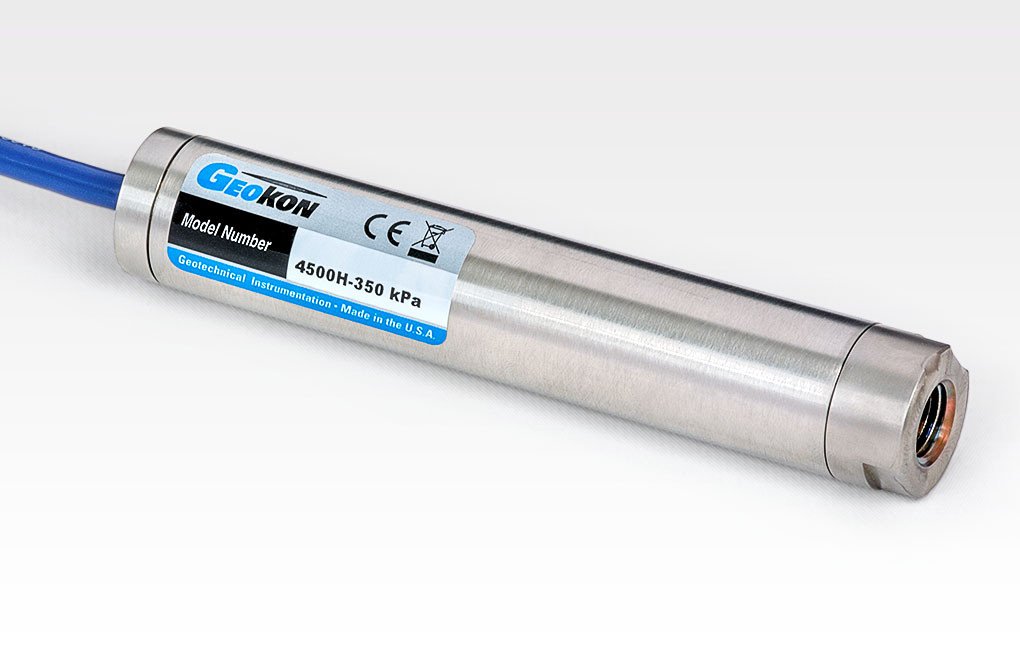

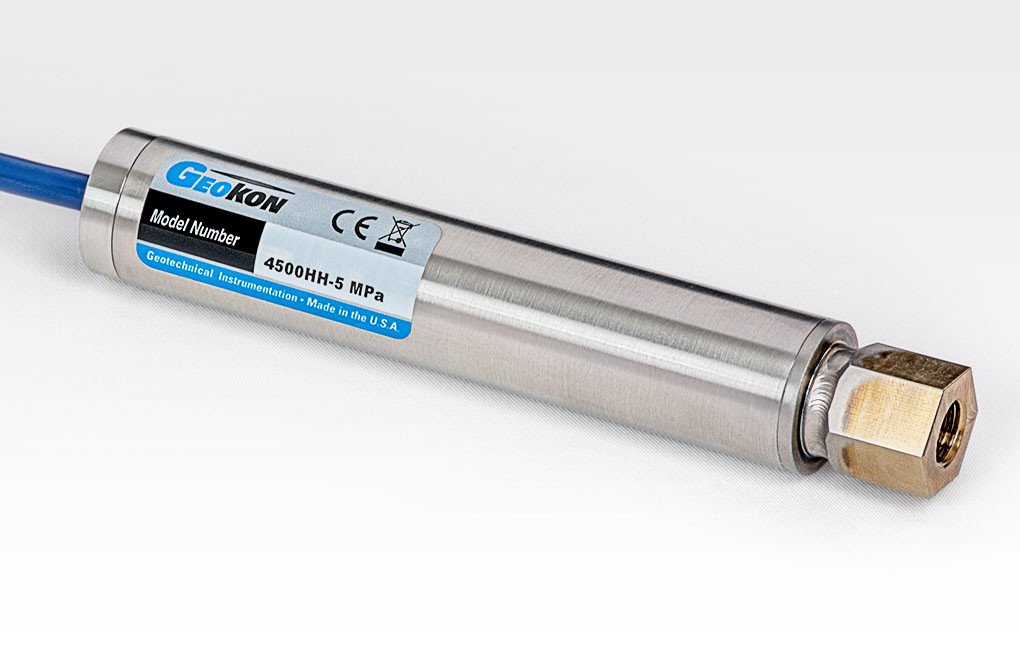

Model 4500H dan 4500HH Pressure Transducers dilengkapi dengan fitting female NPT 1/4-18 (untuk 4500H) dan fitting female tekanan menengah 7/16-20 sudut 60 derajat (untuk 4500HH). Fitting ini memungkinkan transducer dipasang langsung ke saluran tekanan hidraulik atau pneumatik. Ukuran ulir pipa lainnya juga tersedia sesuai kebutuhan.
Spesifikasi Model 4500H dan 4500HH Pressure Transducers
-
Rentang Tekanan Standar:
-
4500H: 70, 170, 350, 700 kPa; 1, 2, 3 MPa
-
4500HH: 5, 7,5, 10, 20, 35, 75, 100 MPa
-
-
Over Range¹:
1,5 × tekanan nominal -
Resolusi Minimum:
0,025% F.S. -
Akurasi:
±0,1% F.S. -
Linearitas:
<0,5% F.S. (opsional ±0,1% F.S.) -
Rentang Suhu Operasional²:
−20°C hingga +80°C -
Dimensi (Panjang × Diameter):
-
4500H: 140 × 25,4 mm; 140 × 32 mm (untuk rentang 70, 170 kPa)
-
4500HH: 143 × 25,4 mm
-
¹ Semua sensor tekanan tinggi memiliki potensi bahaya dan harus digunakan dengan hati-hati agar tidak melebihi rentang kalibrasi. Sensor diuji hingga 150% dari rentang untuk memberikan faktor keamanan.
² Versi suhu tinggi khusus tersedia atas permintaan. Untuk piezometer suhu tinggi standar, silakan lihat Model 4500HT Series.
