Overview

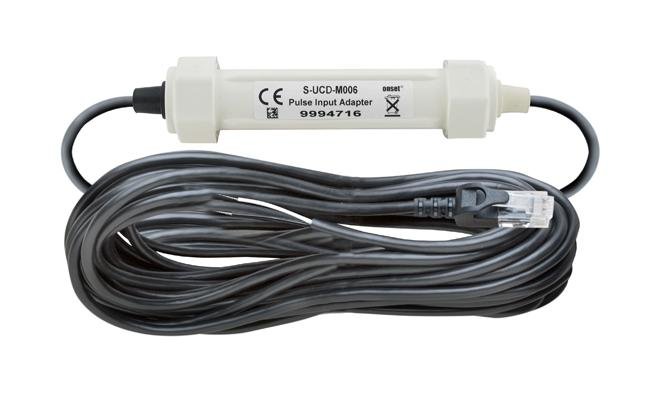

Menghubungkan sensor dengan output pulsa ke perekam data (datalogger) yang memiliki input smart-sensor. Kompatibel dengan kontak penutup (contact closures), seperti alat pengukur curah hujan tipe tipping-bucket atau reed switch, dengan frekuensi input maksimum 2 Hz (2 pulsa per detik), dan tipe saklar yang disarankan adalah normally-open. Lihat cara kerja perekam pulsa ini.
Fitur Utama
-
Adapter plug-and-play untuk sensor dengan output pulsa
-
Otomatis dikenali oleh perekam data seri H21, H22, U30, dan RX
-
Kompatibel dengan kontak penutup, seperti alat pengukur curah hujan tipping-bucket atau reed switch, dengan frekuensi input maksimum 2 Hz (2 pulsa per detik)
Spesifikasi
-
Frekuensi input maksimum: 2 Hz (2 pulsa per detik)
-
Rentang pengukuran: 0 – 65.533 pulsa per interval pencatatan
-
Resolusi: 1 pulsa
-
Waktu penguncian (lockout time): 327 ms ± 10%
-
Jenis input yang disarankan: Kontak mekanik (contoh: reed switch pada alat pengukur curah hujan tipping-bucket)
-
Status saklar yang disarankan: Input aktif rendah, normally open (NO)
-
Deteksi tepi: Falling edge dengan buffer Schmitt Trigger (logika tegangan: rendah ≤ 0,6 V, tinggi ≥ 2,7 V)
-
Lebar pulsa minimum: 1 ms
-
Impedansi input/output: 100 kΩ
-
Tegangan input open circuit: 3,3 V
-
Tegangan input maksimum: 3,6 V
-
Koneksi pengguna: Kabel 24 AWG, 2 kabel: putih (+), hitam (-)
-
Rentang suhu operasi: -40° sampai 75°C (-40° sampai 167°F)
-
Panjang kabel keseluruhan: 6,5 m (21 kaki)
-
Bahan housing: PVC tahan cuaca, melindungi elektronik adaptor input
-
Dimensi housing: 14 x 0,95 cm (5,5 x 0,375 inci)
-
Berat: 310 gram (11 ons)
-
Bit per sampel: 16 bit
-
Jumlah saluran data: 1 kanal
-
Opsi rata-rata pengukuran: Tidak tersedia (laporan jumlah pulsa selama interval pencatatan)
